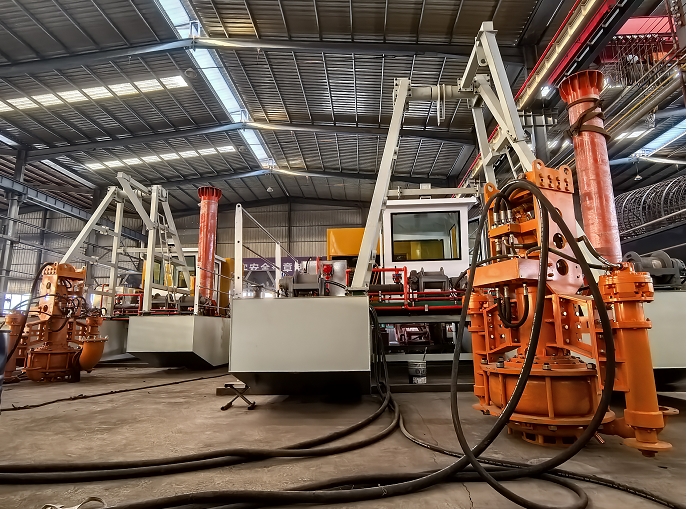

إن iTECH Dredger 200 عبارة عن كراكة شفط مدمجة (CSD) مصممة لمجموعة من مشاريع التجريف الداخلية والقريبة من الشاطئ. تم تصميم هذا النموذج لتحقيق الكفاءة والبساطة التشغيلية، وهو يخدم التطبيقات في استصلاح الأراضي، وصيانة الأنهار، وتنظيف البرك، واستخراج الرمال في المناطق ذات إمكانية الوصول المحدودة. توفر هذه الوثيقة نظرة عامة فنية على مكوناتها الرئيسية ومعايير الأداء وحالات الاستخدام النموذجية، مدعومة بالبيانات ذات الصلة.
1. فلسفة التصميم والتطبيقات الأساسية
تم تصميم Dredger 200 حول مبدأ توفير مزيج متوازن من عمق التجريف والقدرة الإنتاجية والتنقل. يسمح تصميمها المعياري بالنقل والتجميع بشكل مباشر نسبيًا في الموقع. تشمل التطبيقات الأساسية ما يلي:
توسيع النهر وإزالة الرواسب: إزالة الرواسب لاستعادة سعة المجرى المائي وتحسين الملاحة.
استصلاح الأراضي: توفير مواد الردم لمشاريع التنمية الساحلية والداخلية.
صيانة الخزانات والبرك: حفر الطمي والمواد العضوية المتراكمة للحفاظ على حجم التخزين وجودة المياه.
تعدين الرمل والحصى: استخراج المواد المجمعة من الرواسب المحددة.
2. المكونات الرئيسية والمواصفات الفنية
تعمل الحفارة القاطعة الماصة باستخدام رأس قاطع يتم تشغيله ميكانيكيًا لتفكيك المواد تحت الماء، والتي يتم بعد ذلك نقلها على شكل ملاط عبر مضخة طرد مركزي عبر خط أنابيب إلى منطقة التفريغ.
مضخة الجرافة الرئيسية:
قلب Dredger 200 هو مضخة الجرافة القوية الخاصة بها.
النوع: طرد مركزي، مبطن بالحصى/الرمل لمقاومة التآكل.
قطر المدخل/المخرج: 200 ملم
قوة المحرك: يتم تشغيله عادةً بواسطة محرك ديزل بقدرة 150 كيلووات أو محرك كهربائي بنفس الطاقة.
رأس القاطع:
تم تصميم رأس القاطع لتفتيت المواد في الموقع.
النوع: متوفر في تكوينات مختلفة (على سبيل المثال، قياسي، الكسارة، كاليفورنيا) لتتناسب مع ظروف التربة من الرمال السائبة إلى الطين المضغوط.
قوة المحرك: مدعوم بشكل مستقل بنظام هيدروليكي بقدرة 45 كيلووات.
سرعة التأرجح: متغيرة، ويمكن التحكم فيها لتحقيق كفاءة القطع المثالية.
سلم وعمق التجريف:
الحد الأقصى لعمق التجريف: قابل للتعديل، بحد أقصى قياسي يبلغ 6 أمتار. يمكن تصميم أطوال السلم المخصصة لتلبية متطلبات محددة.
نظام Spud وآلية التأرجح:
تستخدم الحفارة نظام spud للتقدم وآلية التأرجح لتغطية عرض التجريف.
نظام Swin: يعمل هيدروليكيًا باستخدام الحبال السلكية والرافعات.
Spuds: عادةً ما تسمح اثنتين من البطاطس (بطاطس عاملة وبطاطس مشي) للكراكة بالدوران حول محورها والتقدم عبر منطقة العمل.
3. معلمات الأداء
تعتمد القدرة الإنتاجية لـ Dredger 200 بشكل كبير على المادة التي يتم تجريفها ومسافة الضخ والرفع المطلوب. يقدم الجدول التالي نطاقات الإنتاج المقدرة في ظل ظروف محددة.
الجدول 1: القدرة الإنتاجية المقدرة لـ iTECH Dredger 200
(استنادًا إلى خليط من الرمل والماء بثقل نوعي يبلغ 1.2، وإجمالي طول خط الأنابيب أقل من 500 متر)
| نوع المادة | الكثافة التقريبية في الموقع (كجم/م⊃3;) | نطاق الإنتاج المقدر (م⊃3;/ساعة) |
|---|---|---|
| رمل | 1,800 - 2,000 | 80 - 120 |
| ساندي سيلت | 1,600 - 1,800 | 70 - 100 |
| الطين الناعم | 1,700 - 1,900 | 50 - 80 |
ملاحظة: هذه الأرقام هي للرجوع إليها. يمكن أن يختلف الإنتاج الفعلي بشكل كبير بناءً على كثافة المواد الفعلية وتكوين خطوط الأنابيب والمهارات التشغيلية.
4. الأنظمة المساعدة والميزات التشغيلية
الروافع: مجموعة من الروافع الهيدروليكية تتحكم في موضع رأس القاطع والأسلاك المتأرجحة والبطاطس.
نظام التحكم: يمكن تجهيز Dredger 200 بمحطة تحكم يدوية أساسية أو نظام تحكم مركزي اختياري قائم على PLC لتحسين التحكم والمراقبة التشغيلية.
التعويم: يوفر الهيكل الرئيسي والطوافات تعويمًا مستقرًا، وعادةً ما يتم تصنيعها من الفولاذ الكربوني مع هياكل داخلية معززة.
5. الاستنتاج
يمثل iTECH Dredger 200 حلاً عمليًا وفعالًا لعمليات التجريف الصغيرة والمتوسطة الحجم. يعطي تصميمه الأولوية للموثوقية وسهولة التشغيل في ظروف مادية متنوعة. بفضل عمق التجريف القياسي الذي يصل إلى 6 أمتار والقدرة الإنتاجية التي يمكن أن تتجاوز 100 متر مكعب في الساعة في ظروف مواتية، فهي أصل مناسب للمقاولين ومطوري المشاريع الذين يحتاجون إلى وحدة تجريف متنقلة مخصصة. يمكن تصميم الأداء والتكوين المحددين لتلبية المتطلبات الدقيقة لمشروع معين.
مرجع
براي، آر إن (2008). الجوانب البيئية للتجريف . تايلور وفرانسيس.
تيرنر، تم (1996). أساسيات التجريف الهيدروليكي . الصحافة ASCE.
حلول التجريف iTECH. (2023). الدليل الفني لسلسلة Dredger 200.
الرابطة الدولية لشركات التجريف (IADC). (2020). التجريف من أجل التنمية . إيادك/سيدا.
