Un drague d'aspiration de couteau (CSD) est un navire de dragage stationnaire qui excavait le sol, le sable, l'argile ou la roche sous l'eau à l'aide d'une tête de coupe rotative, aspire le matériau de dragage par tuyau d'aspiration, transférant le produit de dragage par pipeline par pompe de dragage de sable pressé par moteur diesel ou moteur électrique. Il combine trois fonctions clés:
Coupe : Une tête de coupe rotative (équipée de lames / dents) desserre le matériau dur.
Aspiration : Une puissante pompe centrifuge suce le matériau desserré (suspension) à travers un tuyau.
Élimination : La suspension est transportée par pipelines vers des barges, des sites de remise en état ou des zones d'élimination désignées.
Caractéristiques clés:
Fonctionnement stationnaire : ancré par des poteaux spud (grandes participations en acier) et déplacés par treuil.
Polyvylity : gère tout, du limon doux à la roche dure (avec des dents de coupe spécialisées).
PRÉCISION : Idéal pour l'approfondissement des canaux, les tranchées et les zones confinées.
Impact environnemental minimal : le transport fermé des pipelines réduit le déversement de sédiments par rapport aux dragues.
Les dragueurs d'aspiration (CSD) sont indispensables dans les projets marins, environnementaux et d'infrastructures en raison de leur précision, de leur efficacité et de leur polyvalence. Vous trouverez ci-dessous les applications clés en détail:
Défi : la sédimentation des rivières / marées réduit la profondeur de navigation, le blocage des cargos.
de drague d'aspiration de coupe Solution CSD :
Excavait le limon, le sable et l'argile des canaux d'expédition et des couchettes.
Maintient des profondeurs de 10 à 25 mètres en utilisant le positionnement guidé par GPS.
Exemple: Maintenance annuelle du port de Rotterdam (dragage 20m m³ / an).
Défi : les villes côtières ont besoin de nouveaux terrains pour les aéroports, l'industrie ou l'expansion urbaine.
de drague d'aspiration des couetter Solution CSD
Pompe le sable / suspension du fond marin via des pipelines pour créer des fondations stables.
Gère 500 à 5 000 m³ / heure pour des projets comme les îles Palm de Dubaï ou le port Tuas de Singapour.
Filtre les sédiments pour un compactage optimal et une résistance à l'érosion.
Défi : L'iltation provoque des inondations, perturbe l'irrigation et nuisait aux écosystèmes.
de drague d'aspiration de coupe Solution CSD :
Désigne les rivières (par exemple, Nil, Mississippi) pour restaurer la capacité d'écoulement et prévenir les inondations.
Réhabilite les zones humides en éliminant les sédiments invasifs.
Construit les canaux d'irrigation avec des pentes précises pour l'agriculture.
Défi : l'infrastructure sous-marine (tuyaux pétroliers / gaz, fibre optique) nécessite des tranchées enterrées pour la stabilité.
de drague d'aspiration des couetter Solution CSD
Coupe des tranchées étroites et profondes (1 à 4 m de large, jusqu'à 30 m de profondeur).
Simultanément, le dos remplit les tranchées de placement après la poignée.
Minimise les perturbations des fonds marins par rapport aux méthodes de coupe ouverte.
Défi : Demande de sable, de gravier et de minéraux des lits de rivières / fondations.
de drague d'aspiration de coupe Solution CSD :
Récolte les agrégats à l'aide de têtes de coupe avec des dents de tungstène pour les matériaux durs.
Écrans / extrait les minéraux précieux (par exemple, l'étain, l'or) des dépôts alluviaux.
Permet l'exploitation éco-sensible dans les zones protégées avec des opérations à faible turbdité.
Défi : les boues toxiques (déchets industriels / lourds) contaminent les voies navigables.
de drague d'aspiration de coupe Solution CSD :
Élimine précisément les sédiments pollués avec des pipelines fermés.
Fournit une suspension aux installations de traitement pour la décontamination.
Restaure les habitats (par exemple, le nettoyage des PCB de la baie de Chesapeake).
Défi : L'érosion menace les rivages, le tourisme et les biens.
de drague d'aspiration de coupe Solution CSD :
Pompe du sable offshore pour reconstituer les plages (par exemple, Miami Beach, États-Unis).
Construit des brise-lames et des récifs artificiels à l'aide de sédiments placés.
Défi : le limon réduit la capacité de stockage de l'eau dans les barrages / étangs.
de drague d'aspiration de coupe Solution CSD :
Fonctionne dans des espaces confinés pour approfondir les réservoirs.
Élimine la boue biologique pour améliorer la qualité de l'eau pour l'agriculture.
PRÉCISION : Les pôles SPUD / GPS permettent un dragage précis dans les zones sensibles.
Flexibilité du matériau : les têtes de coupe interchangeables manipulent le limon, l'argile, le gravier, le corail et la roche molle.
Eco-Efficacité : Les pipelines fermés réduisent la turbidité et les perturbations de la vie marine.
Cossibilité : taux de production élevés (> 1 000 m³ / heure) Corloquettes du projet inférieures de 30 à 50%.
Le ' 250' dans CSD250 fait généralement référence au de drague diamètre de décharge de sortie . Cette convention de dénomination indique la classe de taille / puissance du drague:
CSD = un drague stationnaire qui coupe, suce et pompe les sédiments via des pipelines.
Csd250 = drague d'aspiration de coupe avec un ~ 250 mm de drague diamètre de décharge de sortie .
| Modèle | Capacité de dragage | Profondeur de dragage | Aspiration / tuyau de décharge dia. | PUISSANCE DE MOTEUR (S) |
| CSD-200 | 500 m 3 / h | 1-5 m | 200/200 mm | 160-300 kW |
| CSD-250 | 800 m 3 / h | 1 à 8 m | 250/250 mm | 200-400 kW |
| CSD-300 | 1200 m 3 / h | 1-12 m | 300/300 mm | 400-600 kW |
| CSD-400 | 2200 m 3 / h | 1,5-14 m | 400/400 mm | 700-1200 kW |
| CSD-500 | 3500 m 3 / h | 1,5-15 m | 600/500 mm | 1100-1600 kW |
| CSD-650 | 5000 m 3 / h | 1,5-18 m | 650/650 mm | 2200-2500 kW |
| CSD-700 | 7000 m 3 / h | 1,5-20m | 750/700 mm | 2800-3500 kW |
Éléments de conception clés d'un CSD250 :

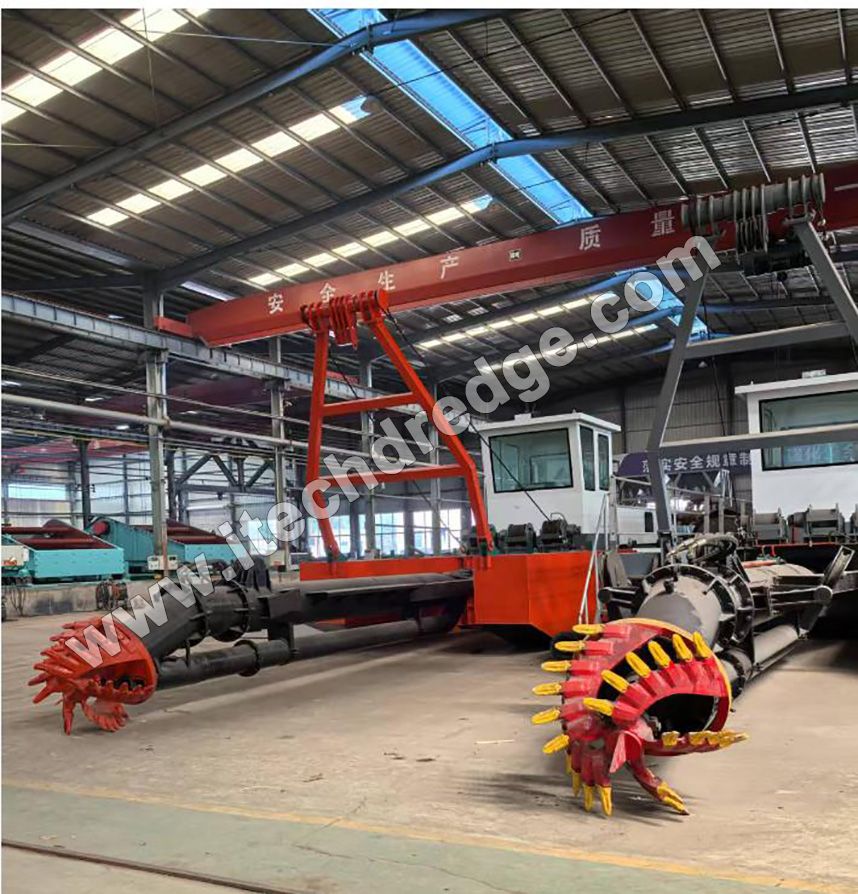

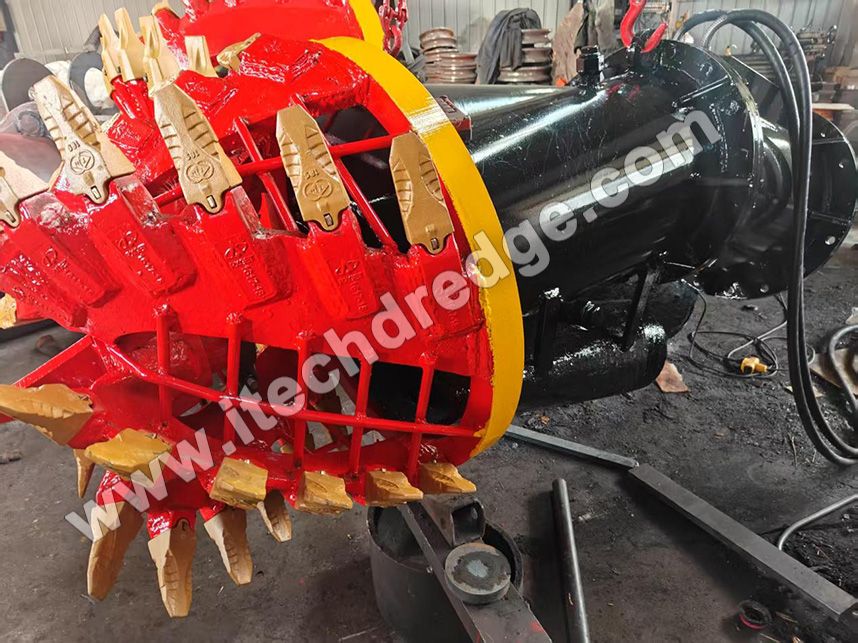

Tête de coupe : dents en carbure de tungstène robustes et remplaçables pour la roche / gravier.
Système de chariot SPUD : permet un mouvement avant avant pendant le fonctionnement.
Centrale électrique : moteur diesel (~ 400 ch au total) Systèmes hydrauliques / pompes.
Automatisation : positionnement GPS pour un contrôle précis du chemin de dragage.
Tête de coupe : lames en acier durcies avec rotation réglable (0–30 tr / min) pour les sédiments durs.

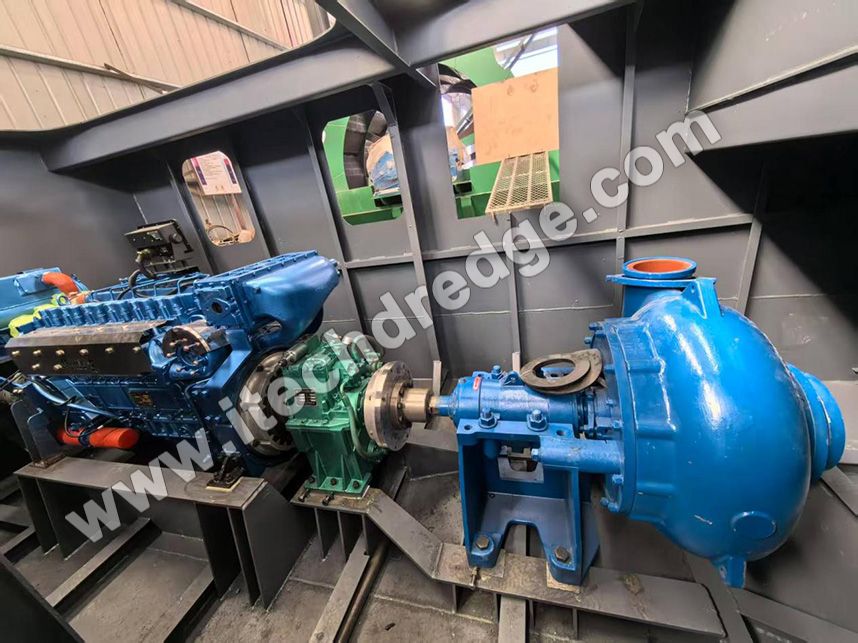

Système de pompe : 330 kW Pompe centrifuge avec 900-1000 m³ / Hour Slurry Capacité.
Positionnement : Polonais et treuils à double spud pour positionnement précis (précision ± 0,5 m).
MOTEUR : moteur marin diesel (Cat / Cummins / Weichai / Mitsubishi / Deutz) à faible consommation de carburant.
Contrôle : ICS automatisé (système de contrôle intégré) avec surveillance en temps réel.
Sécurité : capteurs anti-collision, arrêt d'urgence et revêtements résistants à la corrosion.
Graphique de sélection rapide
| Modèle | Capacité de dragage | Profondeur de dragage | Aspiration / tuyau de décharge dia. | PUISSANCE DE MOTEUR (S) |
| CSD-200 | 500 m 3 / h | 1-5 m | 200/200 mm | 160-300 kW |
| CSD-250 | 800 m 3 / h | 1 à 8 m | 250/250 mm | 200-400 kW |
| CSD-300 | 1200 m 3 / h | 1-12 m | 300/300 mm | 400-600 kW |
| CSD-400 | 2200 m 3 / h | 1,5-14 m | 400/400 mm | 700-1200 kW |
| CSD-500 | 3500 m 3 / h | 1,5-15 m | 600/500 mm | 1100-1600 kW |
| CSD-650 | 5000 m 3 / h | 1,5-18 m | 650/650 mm | 2200-2500 kW |
| CSD-700 | 7000 m 3 / h | 1,5-20m | 750/700 mm | 2800-3500 kW |
Efficacité : excavate800-900m³ / heure, réduisant le temps de dragage de 40% par rapport à l'excavatrice.
Polyvylity : s'adapte à des sédiments variables via des dents de coupe remplaçables.
Mobilité : pontons modulaires pour le démontage et le transport rapides,
Éco-friendly : minimise la turbidité avec des systèmes de suspension fermés.
Faible OPEX : les contrôles automatisés réduisent les coûts de main-d'œuvre; Les composants durables réduisent l'entretien.
Rapport lourd , rapport de concentration élevé, excellente allocation de particules et distance à débattre à longue
Système hydraulique: configuration optimale de l'unité de puissance et de l'unité hydraulique (moins de coûts d'exploitation)
Double Powerfu L Tuger Drive (infiniment pour et arrière)
Gamme de travail élevée de l' échelle de dragage de stabilisateur
La conception efficace dans la tête d'aspiration de coupe peut être modifiée pour une situation différente
Accès facile à toutes les pièces, en particulier la pompe de dragage portant des pièces
d'eau douce Système de refroidissement
Sûr et facile à utiliser
Conception personnalisée: peut être conçue et fabriquée en fonction de vos exigences
Le Dredger CSD250 de l'aspiration de coupe peut être appliqué dans un domaine des environnements divers:
Ports et ports : maintient les canaux de navigation en supprimant la situation et en approfondissant les places.
Gestion de la rivière : restaure l'écoulement de l'eau grâce à la désignation, empêche les inondations et réhabilite les écosystèmes.
Reclamation des terres : extrait les matériaux des fonds marins pour les projets de remplissage côtiers, créant des fondations stables pour la construction.
Exploitation minière et agrégats : récolte du sable, du gravier et des minéraux précieux des lits de rivières ou des dépôts offshore.
Association environnementale : nettoie les sédiments contaminés (par exemple, boues industrielles) via le dragage de précision.
Projets d'infrastructure : prépare les tranchées pour les pipelines / câbles et construit des canaux d'irrigation.
Sa taille compacte permet d'accéder à des zones confinées comme les marinas ou les réservoirs, tandis que les performances robustes conviennent à l'ingénierie côtière à grande échelle. La surveillance en temps réel garantit une perturbation écologique minimale, ce qui le rend idéal pour les zones sensibles.
Un drague d'aspiration de couteau (CSD) est un navire de dragage stationnaire qui excavait le sol, le sable, l'argile ou la roche sous l'eau à l'aide d'une tête de coupe rotative, aspire le matériau de dragage par tuyau d'aspiration, transférant le produit de dragage par pipeline par pompe de dragage de sable pressé par moteur diesel ou moteur électrique. Il combine trois fonctions clés:
Coupe : Une tête de coupe rotative (équipée de lames / dents) desserre le matériau dur.
Aspiration : Une puissante pompe centrifuge suce le matériau desserré (suspension) à travers un tuyau.
Élimination : La suspension est transportée par pipelines vers des barges, des sites de remise en état ou des zones d'élimination désignées.
Caractéristiques clés:
Fonctionnement stationnaire : ancré par des poteaux spud (grandes participations en acier) et déplacés par treuil.
Polyvylity : gère tout, du limon doux à la roche dure (avec des dents de coupe spécialisées).
PRÉCISION : Idéal pour l'approfondissement des canaux, les tranchées et les zones confinées.
Impact environnemental minimal : le transport fermé des pipelines réduit le déversement de sédiments par rapport aux dragues.
Les dragueurs d'aspiration (CSD) sont indispensables dans les projets marins, environnementaux et d'infrastructures en raison de leur précision, de leur efficacité et de leur polyvalence. Vous trouverez ci-dessous les applications clés en détail:
Défi : la sédimentation des rivières / marées réduit la profondeur de navigation, le blocage des cargos.
de drague d'aspiration de coupe Solution CSD :
Excavait le limon, le sable et l'argile des canaux d'expédition et des couchettes.
Maintient des profondeurs de 10 à 25 mètres en utilisant le positionnement guidé par GPS.
Exemple: Maintenance annuelle du port de Rotterdam (dragage 20m m³ / an).
Défi : les villes côtières ont besoin de nouveaux terrains pour les aéroports, l'industrie ou l'expansion urbaine.
de drague d'aspiration des couetter Solution CSD
Pompe le sable / suspension du fond marin via des pipelines pour créer des fondations stables.
Gère 500 à 5 000 m³ / heure pour des projets comme les îles Palm de Dubaï ou le port Tuas de Singapour.
Filtre les sédiments pour un compactage optimal et une résistance à l'érosion.
Défi : L'iltation provoque des inondations, perturbe l'irrigation et nuisait aux écosystèmes.
de drague d'aspiration de coupe Solution CSD :
Désigne les rivières (par exemple, Nil, Mississippi) pour restaurer la capacité d'écoulement et prévenir les inondations.
Réhabilite les zones humides en éliminant les sédiments invasifs.
Construit les canaux d'irrigation avec des pentes précises pour l'agriculture.
Défi : l'infrastructure sous-marine (tuyaux pétroliers / gaz, fibre optique) nécessite des tranchées enterrées pour la stabilité.
de drague d'aspiration des couetter Solution CSD
Coupe des tranchées étroites et profondes (1 à 4 m de large, jusqu'à 30 m de profondeur).
Simultanément, le dos remplit les tranchées de placement après la poignée.
Minimise les perturbations des fonds marins par rapport aux méthodes de coupe ouverte.
Défi : Demande de sable, de gravier et de minéraux des lits de rivières / fondations.
de drague d'aspiration de coupe Solution CSD :
Récolte les agrégats à l'aide de têtes de coupe avec des dents de tungstène pour les matériaux durs.
Écrans / extrait les minéraux précieux (par exemple, l'étain, l'or) des dépôts alluviaux.
Permet l'exploitation éco-sensible dans les zones protégées avec des opérations à faible turbdité.
Défi : les boues toxiques (déchets industriels / lourds) contaminent les voies navigables.
de drague d'aspiration de coupe Solution CSD :
Élimine précisément les sédiments pollués avec des pipelines fermés.
Fournit une suspension aux installations de traitement pour la décontamination.
Restaure les habitats (par exemple, le nettoyage des PCB de la baie de Chesapeake).
Défi : L'érosion menace les rivages, le tourisme et les biens.
de drague d'aspiration de coupe Solution CSD :
Pompe du sable offshore pour reconstituer les plages (par exemple, Miami Beach, États-Unis).
Construit des brise-lames et des récifs artificiels à l'aide de sédiments placés.
Défi : le limon réduit la capacité de stockage de l'eau dans les barrages / étangs.
de drague d'aspiration de coupe Solution CSD :
Fonctionne dans des espaces confinés pour approfondir les réservoirs.
Élimine la boue biologique pour améliorer la qualité de l'eau pour l'agriculture.
PRÉCISION : Les pôles SPUD / GPS permettent un dragage précis dans les zones sensibles.
Flexibilité du matériau : les têtes de coupe interchangeables manipulent le limon, l'argile, le gravier, le corail et la roche molle.
Eco-Efficacité : Les pipelines fermés réduisent la turbidité et les perturbations de la vie marine.
Cossibilité : taux de production élevés (> 1 000 m³ / heure) Corloquettes du projet inférieures de 30 à 50%.
Le ' 250' dans CSD250 fait généralement référence au de drague diamètre de décharge de sortie . Cette convention de dénomination indique la classe de taille / puissance du drague:
CSD = un drague stationnaire qui coupe, suce et pompe les sédiments via des pipelines.
Csd250 = drague d'aspiration de coupe avec un ~ 250 mm de drague diamètre de décharge de sortie .
| Modèle | Capacité de dragage | Profondeur de dragage | Aspiration / tuyau de décharge dia. | PUISSANCE DE MOTEUR (S) |
| CSD-200 | 500 m 3 / h | 1-5 m | 200/200 mm | 160-300 kW |
| CSD-250 | 800 m 3 / h | 1 à 8 m | 250/250 mm | 200-400 kW |
| CSD-300 | 1200 m 3 / h | 1-12 m | 300/300 mm | 400-600 kW |
| CSD-400 | 2200 m 3 / h | 1,5-14 m | 400/400 mm | 700-1200 kW |
| CSD-500 | 3500 m 3 / h | 1,5-15 m | 600/500 mm | 1100-1600 kW |
| CSD-650 | 5000 m 3 / h | 1,5-18 m | 650/650 mm | 2200-2500 kW |
| CSD-700 | 7000 m 3 / h | 1,5-20m | 750/700 mm | 2800-3500 kW |
Éléments de conception clés d'un CSD250 :
Tête de coupe : dents en carbure de tungstène robustes et remplaçables pour la roche / gravier.
Système de chariot SPUD : permet un mouvement avant avant pendant le fonctionnement.
Centrale électrique : moteur diesel (~ 400 ch au total) Systèmes hydrauliques / pompes.
Automatisation : positionnement GPS pour un contrôle précis du chemin de dragage.
Tête de coupe : lames en acier durcies avec rotation réglable (0–30 tr / min) pour les sédiments durs.
Système de pompe : 330 kW Pompe centrifuge avec 900-1000 m³ / Hour Slurry Capacité.
Positionnement : Polonais et treuils à double spud pour positionnement précis (précision ± 0,5 m).
MOTEUR : moteur marin diesel (Cat / Cummins / Weichai / Mitsubishi / Deutz) à faible consommation de carburant.
Contrôle : ICS automatisé (système de contrôle intégré) avec surveillance en temps réel.
Sécurité : capteurs anti-collision, arrêt d'urgence et revêtements résistants à la corrosion.
Graphique de sélection rapide
| Modèle | Capacité de dragage | Profondeur de dragage | Aspiration / tuyau de décharge dia. | PUISSANCE DE MOTEUR (S) |
| CSD-200 | 500 m 3 / h | 1-5 m | 200/200 mm | 160-300 kW |
| CSD-250 | 800 m 3 / h | 1 à 8 m | 250/250 mm | 200-400 kW |
| CSD-300 | 1200 m 3 / h | 1-12 m | 300/300 mm | 400-600 kW |
| CSD-400 | 2200 m 3 / h | 1,5-14 m | 400/400 mm | 700-1200 kW |
| CSD-500 | 3500 m 3 / h | 1,5-15 m | 600/500 mm | 1100-1600 kW |
| CSD-650 | 5000 m 3 / h | 1,5-18 m | 650/650 mm | 2200-2500 kW |
| CSD-700 | 7000 m 3 / h | 1,5-20m | 750/700 mm | 2800-3500 kW |
Efficacité : excavate800-900m³ / heure, réduisant le temps de dragage de 40% par rapport à l'excavatrice.
Polyvylity : s'adapte à des sédiments variables via des dents de coupe remplaçables.
Mobilité : pontons modulaires pour le démontage et le transport rapides,
Éco-friendly : minimise la turbidité avec des systèmes de suspension fermés.
Faible OPEX : les contrôles automatisés réduisent les coûts de main-d'œuvre; Les composants durables réduisent l'entretien.
Rapport lourd , rapport de concentration élevé, excellente allocation de particules et distance à débattre à longue
Système hydraulique: configuration optimale de l'unité de puissance et de l'unité hydraulique (moins de coûts d'exploitation)
Double Powerfu L Tuger Drive (infiniment pour et arrière)
Gamme de travail élevée de l' échelle de dragage de stabilisateur
La conception efficace dans la tête d'aspiration de coupe peut être modifiée pour une situation différente
Accès facile à toutes les pièces, en particulier la pompe de dragage portant des pièces
d'eau douce Système de refroidissement
Sûr et facile à utiliser
Conception personnalisée: peut être conçue et fabriquée en fonction de vos exigences

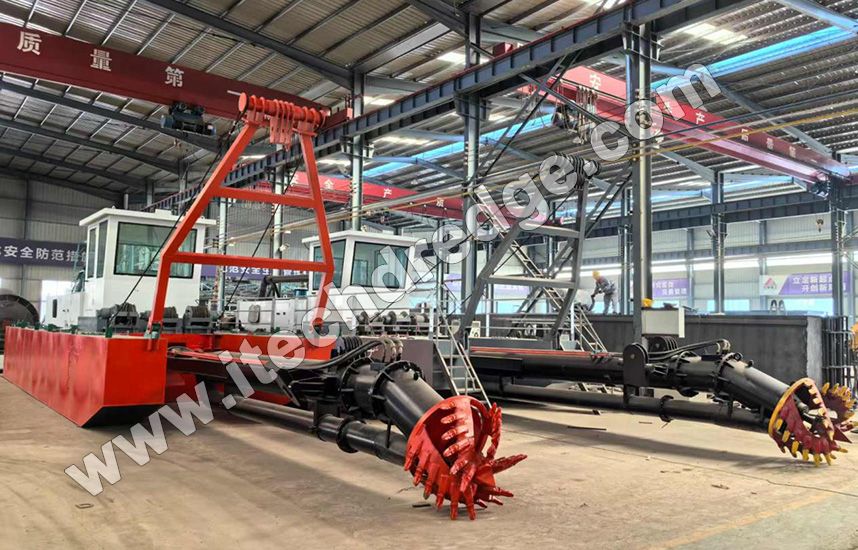

Le Dredger CSD250 de l'aspiration de coupe peut être appliqué dans un domaine des environnements divers:
Ports et ports : maintient les canaux de navigation en supprimant la situation et en approfondissant les places.
Gestion de la rivière : restaure l'écoulement de l'eau grâce à la désignation, empêche les inondations et réhabilite les écosystèmes.
Reclamation des terres : extrait les matériaux des fonds marins pour les projets de remplissage côtiers, créant des fondations stables pour la construction.
Exploitation minière et agrégats : récolte du sable, du gravier et des minéraux précieux des lits de rivières ou des dépôts offshore.
Association environnementale : nettoie les sédiments contaminés (par exemple, boues industrielles) via le dragage de précision.
Projets d'infrastructure : prépare les tranchées pour les pipelines / câbles et construit des canaux d'irrigation.
Sa taille compacte permet d'accéder à des zones confinées comme les marinas ou les réservoirs, tandis que les performances robustes conviennent à l'ingénierie côtière à grande échelle. La surveillance en temps réel garantit une perturbation écologique minimale, ce qui le rend idéal pour les zones sensibles.
