| Quantidade: | |
|---|---|

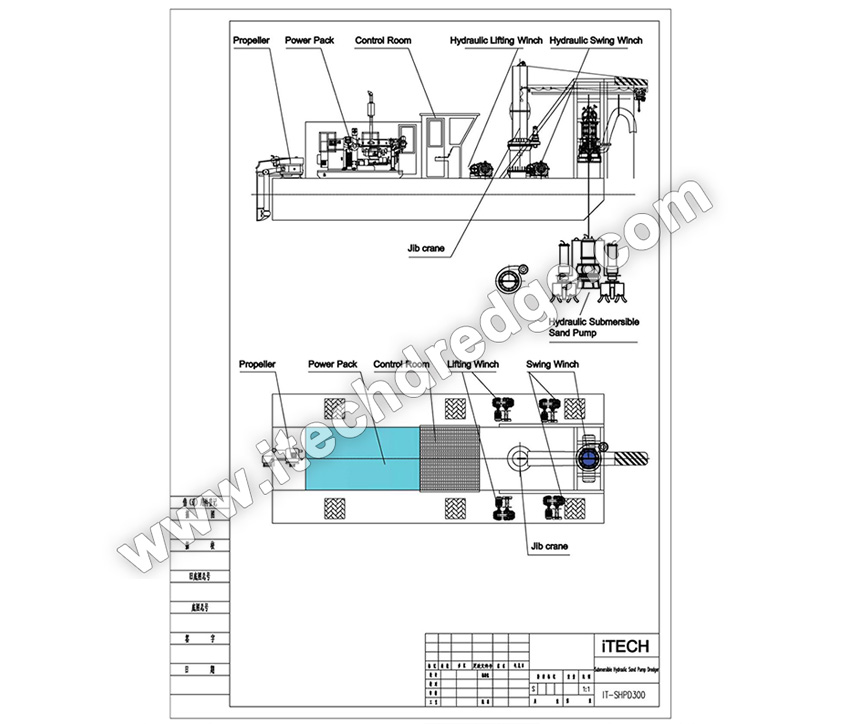

A draga de sucção submersível portátil de 250 mm foi projetada com foco na mobilidade e facilidade de uso. Seu tamanho compacto o torna um divisor de águas para projetos onde as dragas tradicionais de grande escala são impraticáveis. Toda a unidade foi projetada para ser leve, permitindo fácil transporte e rápida implantação. Isto é conseguido através do uso de materiais de alta resistência, porém leves, em sua construção. Por exemplo, o revestimento externo pode ser feito de materiais compósitos avançados que oferecem excelente resistência à corrosão e, ao mesmo tempo, reduzem o peso total. Esse recurso de design permite que um único operador ou uma pequena equipe mova a draga para locais diferentes, seja um pequeno lago, um canal estreito ou um canteiro de obras remoto.

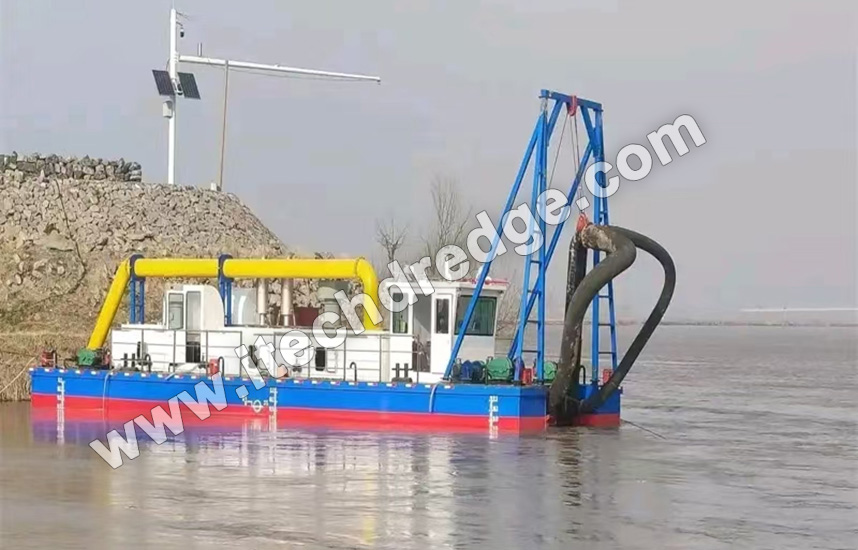

Um dos elementos de design mais distintivos é a sua natureza submersível. A draga pode ser totalmente submersa no corpo hídrico, aproximando-se da fonte do sedimento ou material a ser removido. Isso elimina a necessidade de estruturas acima da água complexas e volumosas, reduzindo a área ocupada pelo equipamento. O design submersível também permite uma sucção mais eficiente, já que a bomba pode aspirar diretamente a lama sem ter que superar distâncias verticais significativas. Além disso, os componentes submersíveis são vedados para evitar a entrada de água, garantindo a longevidade e a confiabilidade das peças elétricas e mecânicas.
O diâmetro de descarga de 250 mm atinge um equilíbrio perfeito entre poder de sucção e portabilidade. Um diâmetro maior aumentaria o volume de material que pode ser processado, mas também aumentaria o tamanho e o peso da draga. O tamanho de 250 mm é suficiente para lidar com uma quantidade substancial de lama, tornando-o adequado para uma ampla gama de aplicações. Ele pode atrair com eficiência sedimentos, areia e outros detritos, mesmo em misturas relativamente viscosas ou densas. O tubo de sucção é projetado com uma superfície interna lisa para minimizar o atrito e garantir um fluxo contínuo da lama.
A draga de sucção submersível portátil geralmente apresenta um design modular. Isto significa que diferentes componentes, como a cabeça de sucção, a bomba e a unidade de potência, podem ser facilmente removidos e substituídos. Por exemplo, se a cabeça de sucção estiver desgastada ou danificada, ela pode ser rapidamente trocada por uma nova sem a necessidade de desmontar toda a draga. Essa modularidade não apenas simplifica a manutenção, mas também permite a personalização. Os usuários podem optar por atualizar determinados componentes com base nos requisitos específicos de seus projetos, como instalar uma bomba mais potente para materiais mais resistentes ou uma cabeça de sucção especializada para ambientes delicados.
Parâmetro |
Valor/Descrição |
Modelo |
IT-ESPD 250 |
Fonte de energia |
CA trifásica, 380 V/50 Hz (personalizável para 460 V/60 Hz) |
Potência do motor |
90-220 kW |
Taxa de fluxo máxima |
500-900 m³/h (ajustável via VFD) |
Cabeça máxima |
20-90 metros (115 pés) |
Profundidade Submersível |
Até 20 metros (66 pés) |
Manuseio Sólido |
Até 50% de sólidos em peso; Tamanho máximo de partícula: 50 mm |
Tipo de impulsor |
Liga de tipo fechado com alto teor de cromo (Cr26) com 3–6 palhetas |
Conexão de descarga |
Flangeado 250 mm (padrão DIN/ANSI) |

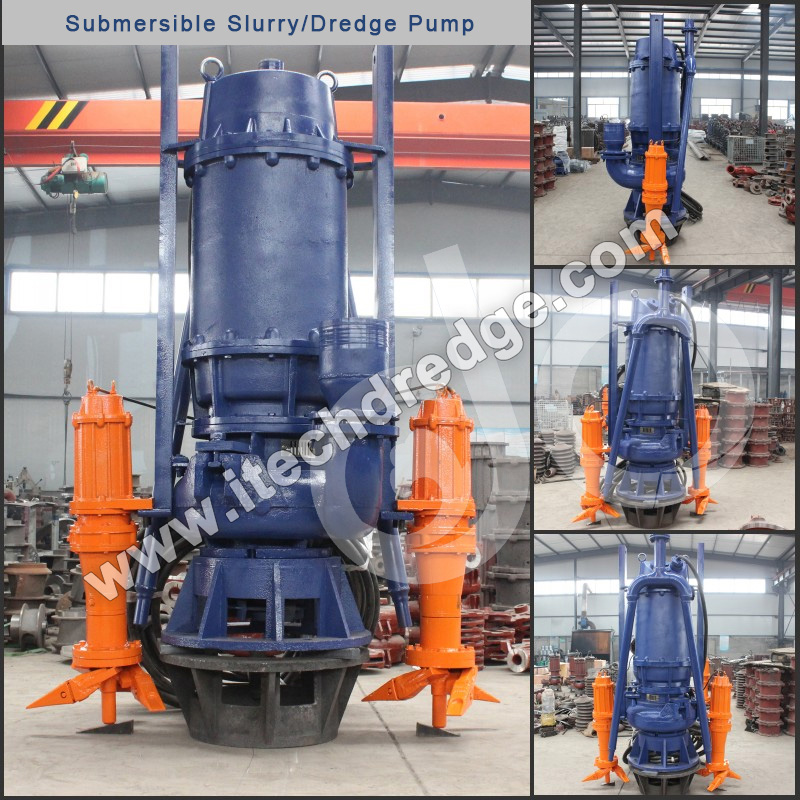

Motor de alto desempenho : A bomba elétrica submersível de dragagem de areia é alimentada por um motor elétrico de alto desempenho. Este motor foi projetado para operar eficientemente debaixo d'água, fornecendo a energia necessária para acionar o impulsor da bomba. Está equipado com sistemas de refrigeração avançados para evitar o sobreaquecimento, mesmo durante longos períodos de funcionamento. Alguns modelos podem apresentar acionamentos de velocidade variável, permitindo aos operadores ajustar a velocidade da bomba de acordo com as características do material e a vazão desejada.
Projeto do impulsor : O impulsor é o coração da bomba e, no caso de uma bomba de dragagem de areia, é cuidadosamente projetado. Normalmente tem um design robusto com um número específico de lâminas e um formato de lâmina específico. As lâminas são projetadas para criar uma forte força centrífuga, essencial para levantar e transportar a lama carregada de areia. A geometria do impulsor é otimizada para minimizar o desgaste, especialmente ao manusear materiais abrasivos como areia.
Mecanismo de vedação : Para evitar a entrada de água no motor e nos componentes elétricos, um mecanismo de vedação confiável é crucial. São utilizados selos mecânicos de alta qualidade, projetados para suportar a pressão e as condições adversas do ambiente subaquático. Essas vedações garantem que a bomba possa operar com segurança e eficiência, sem o risco de curtos-circuitos elétricos ou danos aos componentes devido à entrada de água.
Construção com alto teor de cromo : O termo 'alto teor de cromo' refere-se ao uso de materiais com alto teor de cromo nos componentes críticos da bomba, como o impulsor, a carcaça da bomba e os anéis de desgaste. O cromo é adicionado à liga metálica para aumentar sua dureza, resistência ao desgaste e resistência à corrosão. Materiais com alto teor de cromo são altamente resistentes à ação abrasiva da areia e outras partículas duras da lama. Isto significa que a bomba pode manter o seu desempenho durante um período mais longo, mesmo quando funciona em condições difíceis. Por exemplo, o impulsor feito de material com alto teor de cromo pode suportar o impacto e o atrito constantes das partículas de areia, reduzindo a necessidade de substituições frequentes.
Outros materiais duráveis : Além dos componentes com alto teor de cromo, outras peças da bomba podem ser feitas de materiais como aço inoxidável ou plásticos de alta resistência. O aço inoxidável é utilizado em peças que requerem alta resistência e resistência à corrosão, como o eixo e os suportes de montagem. Às vezes, plásticos de alta resistência são empregados em componentes não críticos para reduzir peso e custo, mantendo durabilidade suficiente.
Eficiência Hidráulica : A bomba elétrica submersível de dragagem de areia é projetada para alcançar alta eficiência hidráulica. Isto é determinado por fatores como o projeto do impulsor, o formato da carcaça da bomba e as características do fluxo. Uma bomba bem projetada pode converter uma grande porcentagem da energia elétrica recebida em energia hidráulica, que é usada para mover a lama. Ao minimizar as perdas de energia devido ao atrito, turbulência e outros fatores, a bomba pode operar de forma mais eficiente, reduzindo o consumo de energia e os custos operacionais.
Eficiência geral do sistema : A eficiência da bomba também é afetada pelo sistema geral em que ela opera. Isto inclui fatores como o comprimento e o diâmetro das tubulações de sucção e descarga, a diferença de elevação entre a fonte e o ponto de descarga e o tipo de material que está sendo bombeado. Ao otimizar todo o sistema, como usar tubos de paredes lisas e reduzir curvas desnecessárias, a eficiência geral da bomba elétrica submersível de dragagem de areia pode ser maximizada.

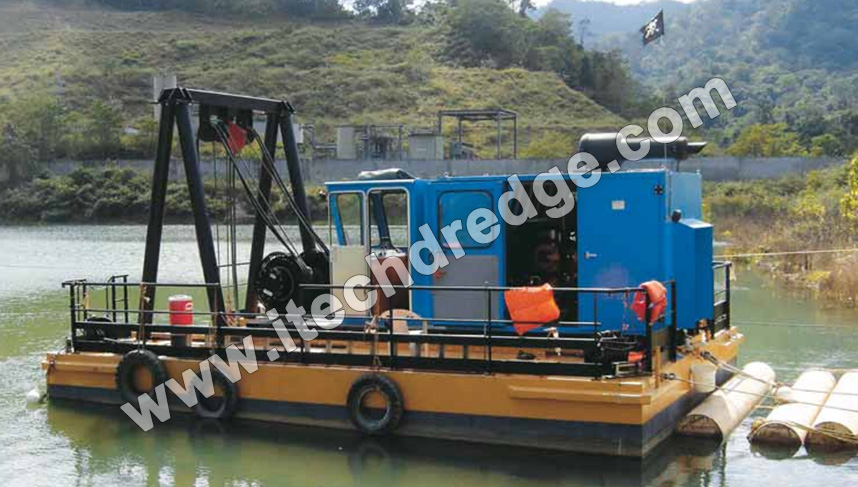

Lagoas e Lagos : Em lagoas residenciais e comerciais, bem como em pequenos lagos, a draga de sucção submersível portátil é ideal para remover sedimentos acumulados. Com o tempo, os sedimentos acumulam-se no fundo, reduzindo a profundidade da água e afetando a qualidade da água. A draga pode ser facilmente baixada na água e manobrada para limpar toda a área do fundo. Também pode ser usado para remover ervas daninhas aquáticas e outros detritos, ajudando a manter um ecossistema saudável no corpo d'água.
Canais e Valas : Canais e valas estreitos são comuns em áreas agrícolas e sistemas de drenagem urbana. Estes cursos de água ficam frequentemente obstruídos com sedimentos, folhas e outros detritos, reduzindo a sua eficácia na gestão da água. O tamanho compacto da draga de sucção submersível portátil permite acessar esses espaços apertados e limpar os bloqueios, garantindo o fluxo adequado de água e evitando inundações.
Canteiros de obras de pequena escala : Em canteiros de obras, pode haver necessidade de escavar pequenas áreas de sedimentos ou remover detritos de valas cheias de água. A draga de sucção submersível portátil pode ser rapidamente implantada para realizar essas tarefas, eliminando a necessidade de equipamentos maiores e mais caros. Também pode ser utilizado para bombear água de poços de construção, permitindo a continuidade do trabalho em ambiente seco.
Exploração de mineração : Nos estágios iniciais da exploração de mineração, especialmente em locais de mineração remotos ou de pequena escala, a draga de sucção submersível portátil pode ser usada para amostrar sedimentos e extrair minerais valiosos. Pode ser usado em rios, córregos ou pequenas lagoas próximas ao local de mineração para coletar amostras para análise, ajudando os mineradores a determinar o potencial da área.
Fazendas de Camarão e Piscicultura : Em instalações de aquicultura, como fazendas de camarão e piscicultura, a qualidade da água precisa ser mantida. A draga de sucção submersível portátil pode ser usada para remover resíduos, alimentos não consumidos e excesso de sedimentos do fundo dos tanques. Isto ajuda a melhorar a qualidade da água, reduzir o risco de doenças e aumentar o crescimento e a sobrevivência dos organismos aquáticos.
A draga com bomba submersível elétrica oferece vantagens significativas em eficiência energética. Os motores elétricos são geralmente mais eficientes que os motores de combustão interna, convertendo uma maior percentagem de energia elétrica em energia mecânica. Isso significa que, para a mesma quantidade de trabalho, uma draga com bomba elétrica submersível consome menos energia. Além disso, o uso de acionamentos de velocidade variável permite maiores economias de energia, ajustando a velocidade da bomba de acordo com a carga de trabalho real. Isto não só reduz os custos operacionais, mas também tem um menor impacto ambiental, pois resulta na redução do consumo de energia e das emissões de gases com efeito de estufa.
Em comparação com as dragas movidas a motores a diesel, as dragas com bombas elétricas submersíveis operam de forma muito mais silenciosa. Esta é uma grande vantagem, especialmente em áreas urbanas ou perto de comunidades residenciais. A operação de baixo ruído permite que os trabalhos de dragagem sejam realizados sem causar perturbações excessivas ao meio ambiente. Também permite operar a draga durante o horário noturno em alguns casos, o que pode ser benéfico para projetos com prazos apertados ou onde o acesso diurno é restrito.
As dragas com bombas elétricas submersíveis têm um design relativamente simples, o que facilita a manutenção. O motor elétrico possui menos peças móveis em comparação com um motor de combustão interna, reduzindo a probabilidade de falhas mecânicas. Além disso, o design modular de muitas dragas de bombas elétricas submersíveis permite fácil acesso aos componentes para inspeção, limpeza e substituição. Esta simplicidade e facilidade de manutenção resultam em menos tempo de inatividade, uma vez que as reparações podem ser realizadas de forma mais rápida e eficiente.
Com o uso de sistemas de controle avançados, as dragas com bombas elétricas submersíveis oferecem controle preciso sobre sua operação. Os operadores podem ajustar facilmente parâmetros como velocidade da bomba, potência de sucção e vazão de descarga. Este nível de controle é crucial para o manuseio de diferentes tipos de materiais e para garantir que o trabalho de dragagem seja realizado com precisão. Por exemplo, ao lidar com sedimentos delicados num projeto de restauração ambiental, o operador pode ajustar as configurações para minimizar a perturbação do ecossistema circundante.
Inspecione a bomba : Antes de ligar a bomba, inspecione-a cuidadosamente em busca de sinais de danos, como rachaduras na carcaça, conexões soltas ou vedações desgastadas. Verifique os componentes com alto teor de cromo, especialmente o impulsor, quanto a sinais de desgaste ou erosão. Certifique-se de que todos os parafusos e porcas estejam apertados corretamente.
Verifique o sistema elétrico : Verifique se as conexões elétricas estão seguras e se a fonte de alimentação tem a tensão e frequência corretas. Inspecione os cabos elétricos quanto a danos ou desgaste. Use um multímetro para verificar a resistência de isolamento do motor e garantir que esteja dentro da faixa aceitável.
Abasteça com lubrificante : Se a bomba tiver algum componente lubrificado, como os rolamentos, certifique-se de abastecê-los com o lubrificante recomendado. Verifique regularmente o nível de lubrificante e complete conforme necessário.
Submergir a bomba : Abaixe a bomba de dragagem submersível elétrica com alto teor de cromo no corpo d'água, garantindo que esteja totalmente submersa até a profundidade recomendada. Certifique-se de que a cabeça de sucção esteja posicionada corretamente para aspirar o material com eficiência.
Ligar : Assim que a bomba estiver instalada, ligue a fonte de alimentação. Se a bomba estiver equipada com um acionamento de velocidade variável, ligue-a inicialmente em baixa velocidade e aumente gradualmente a velocidade à medida que a bomba aquece e o material começa a fluir. Monitore de perto o desempenho da bomba durante a fase de inicialização, verificando quaisquer vibrações anormais, ruídos ou alterações na vazão.
Monitorar o desempenho : Monitore continuamente o desempenho da bomba durante a operação. Fique de olho nos manômetros, medidores de vazão e medidores elétricos para garantir que tudo esteja dentro da faixa normal de operação. Ajuste a velocidade da bomba ou outros parâmetros conforme necessário para manter o desempenho ideal. Por exemplo, se a vazão diminuir, pode ser necessário aumentar a velocidade da bomba ou verificar se há bloqueios nas tubulações de sucção ou descarga.
Lidar com alterações de material : Se o tipo ou a consistência do material que está sendo bombeado mudar, esteja preparado para ajustar a operação da bomba de acordo. Por exemplo, se a areia se tornar mais abrasiva ou a lama ficar mais espessa, poderá ser necessário aumentar a potência de sucção ou reduzir a velocidade da bomba para evitar danos aos componentes da bomba.
Reduzir velocidade : Antes de desligar a bomba, reduza gradualmente a velocidade ao mínimo. Isto ajuda a evitar picos repentinos de pressão ou danos à bomba.
Desligue a energia : Assim que a bomba desacelerar, desligue a fonte de alimentação. Retire a bomba da água e drene qualquer água ou lama restante da bomba e dos tubos. Armazene a bomba em uma área seca e protegida para evitar corrosão e danos.

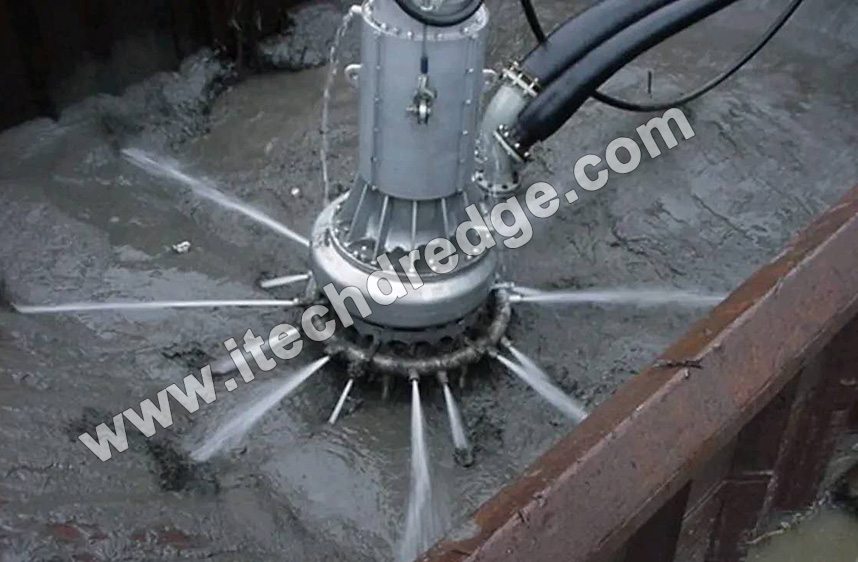

A principal razão para projetar um jato de água na sucção de areia é aumentar o poder de sucção. Quando a areia está presente num corpo de água, por vezes pode estar compactada ou ser difícil de mobilizar. O jato d'água cria um jato de água em alta velocidade que atinge a areia, quebrando-a e soltando-a do fundo. Isso torna mais fácil para a bomba de sucção aspirar a lama carregada de areia. O jato d’água atua como um mecanismo de “pré-tratamento”, aumentando a eficiência do processo de sucção da areia. Por exemplo, num leito de rio onde a areia se acumulou ao longo do tempo, o jacto de água pode desalojar rapidamente a areia, permitindo que a draga de sucção a remova de forma mais eficaz.
O jato de água também ajuda a melhorar o fluxo do material pelo sistema de sucção. Partículas de areia, especialmente quando estão secas ou compactadas, podem causar bloqueios no tubo de sucção ou impedir o fluxo da lama. Ao injetar um jato de água de alta pressão na área de sucção, as partículas de areia ficam suspensas na água de maneira mais uniforme, reduzindo a probabilidade de entupimento. O jato de água cria um fluxo turbulento, que mantém as partículas de areia em movimento e garante um fluxo contínuo e suave da lama através da bomba e das tubulações. Isto é particularmente importante quando se lida com grandes volumes de areia ou quando a areia tem alta densidade.
Projetar um jato de água para sucção de areia acrescenta versatilidade à operação de dragagem. Ele permite que o equipamento lide com uma ampla gama de condições de areia, desde areia fina e solta até areia grossa e compactada. Em diferentes corpos d'água, as características da areia podem variar significativamente. O jato de água pode ser ajustado de acordo com estas condições. Por exemplo, num projecto de alimentação de praia, onde a areia pode estar húmida e pesada, pode ser utilizado um jacto de água mais forte para quebrar a areia e facilitar a sucção. Num rio com areia mais clara e fina, um jato de água menos potente pode ser suficiente. Essa adaptabilidade torna o processo de sucção de areia mais confiável e eficiente em vários ambientes.
Concluindo, a draga de sucção submersível portátil 250mm e a draga de bomba submersível elétrica oferecem uma gama de características e vantagens que as tornam ativos valiosos em diversos setores. Compreender seu projeto, operação e aplicações pode ajudar os usuários a aproveitar ao máximo essas soluções de dragagem compactas, porém poderosas.
