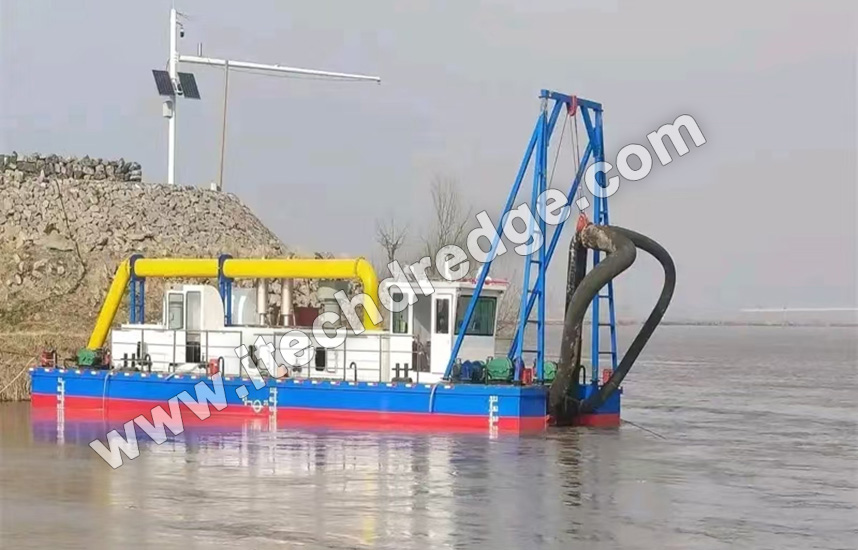

La draga de succión sumergible portátil de 250 mm está diseñada centrándose en la movilidad y la facilidad de uso. Su tamaño compacto lo convierte en un elemento revolucionario para proyectos donde las dragas tradicionales a gran escala no son prácticas. Toda la unidad está diseñada para ser liviana, lo que permite un fácil transporte y un despliegue rápido. Esto se logra mediante el uso de materiales de alta resistencia pero livianos en su construcción. Por ejemplo, la carcasa exterior puede estar hecha de materiales compuestos avanzados que ofrecen una excelente resistencia a la corrosión y al mismo tiempo reducen el peso total. Esta característica de diseño permite que un solo operador o un pequeño equipo mueva la draga a diferentes lugares, ya sea un estanque pequeño, un canal estrecho o un sitio de construcción remoto.
Uno de los elementos de diseño más distintivos es su naturaleza sumergible. La draga puede sumergirse completamente en el cuerpo de agua, acercándose a la fuente del sedimento o material a eliminar. Esto elimina la necesidad de estructuras complejas y voluminosas sobre el agua, lo que reduce la huella del equipo. El diseño sumergible también permite una succión más eficiente, ya que la bomba puede aspirar directamente el lodo sin tener que superar distancias verticales significativas. Además, los componentes sumergibles están sellados para evitar la entrada de agua, lo que garantiza la longevidad y confiabilidad de las piezas eléctricas y mecánicas.
El diámetro de descarga de 250 mm logra un equilibrio perfecto entre potencia de succión y portabilidad. Un diámetro mayor aumentaría el volumen de material que se puede procesar pero también aumentaría el tamaño y el peso de la draga. El tamaño de 250 mm es suficiente para manejar una cantidad sustancial de lodo, lo que lo hace adecuado para una amplia gama de aplicaciones. Puede aspirar eficazmente sedimentos, arena y otros desechos, incluso en mezclas relativamente viscosas o densas. El tubo de succión está diseñado con una superficie interior lisa para minimizar la fricción y garantizar un flujo continuo de lodo.
La draga de succión sumergible portátil suele presentar un diseño modular. Esto significa que diferentes componentes, como el cabezal de succión, la bomba y la unidad de potencia, se pueden desmontar y reemplazar fácilmente. Por ejemplo, si el cabezal de succión se desgasta o daña, se puede cambiar rápidamente por uno nuevo sin tener que desmontar toda la draga. Esta modularidad no sólo simplifica el mantenimiento sino que también permite la personalización. Los usuarios pueden optar por actualizar ciertos componentes según los requisitos específicos de sus proyectos, como instalar una bomba más potente para materiales más resistentes o un cabezal de succión especializado para entornos delicados.
Parámetro |
Valor/Descripción |
Modelo |
IT-DEUC 250 |
Fuente de energía |
CA trifásica, 380 V/50 Hz (personalizable a 460 V/60 Hz) |
Potencia del motor |
90-220 kilovatios |
Caudal máximo |
500-900 m³/h (ajustable mediante VFD) |
cabeza máxima |
20-90 metros (115 pies) |
Profundidad sumergible |
Hasta 20 metros (66 pies) |
Manejo de sólidos |
Hasta 50% de sólidos en peso; Tamaño máximo de partícula: 50 mm |
Tipo de impulsor |
Aleación de tipo cerrado con alto contenido de cromo (Cr26) con 3 a 6 paletas |
Conexión de descarga |
Brida 250 mm (estándar DIN/ANSI) |

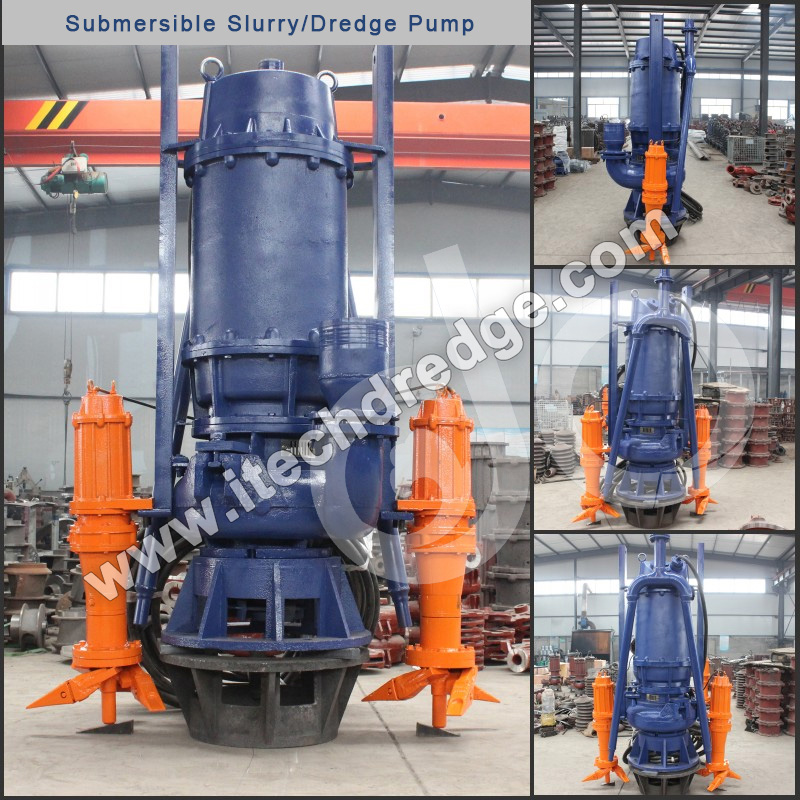

Motor de alto rendimiento : la bomba eléctrica sumergible para dragado de arena funciona con un motor eléctrico de alto rendimiento. Este motor está diseñado para funcionar de manera eficiente bajo el agua, proporcionando la potencia necesaria para impulsar el impulsor de la bomba. Está equipado con sistemas de refrigeración avanzados para evitar el sobrecalentamiento, incluso durante períodos prolongados de funcionamiento. Algunos modelos pueden contar con transmisiones de velocidad variable, lo que permite a los operadores ajustar la velocidad de la bomba de acuerdo con las características del material y el caudal deseado.
Diseño del impulsor : El impulsor es el corazón de la bomba y, en el caso de una bomba de dragado de arena, está cuidadosamente diseñado. Por lo general, tiene un diseño robusto con un número específico de palas y una forma de pala particular. Las palas están diseñadas para crear una fuerte fuerza centrífuga, que es esencial para levantar y transportar el lodo cargado de arena. La geometría del impulsor está optimizada para minimizar el desgaste, especialmente cuando se manipulan materiales abrasivos como arena.
Mecanismo de sellado : Para evitar que entre agua en el motor y los componentes eléctricos, es fundamental contar con un mecanismo de sellado confiable. Se utilizan sellos mecánicos de alta calidad, que están diseñados para soportar la presión y las duras condiciones del entorno submarino. Estos sellos garantizan que la bomba pueda funcionar de forma segura y eficiente sin riesgo de cortocircuitos eléctricos o daños a los componentes debido a la entrada de agua.
Construcción con alto contenido de cromo : El término 'alto cromo' se refiere al uso de materiales con un alto contenido de cromo en los componentes críticos de la bomba, como el impulsor, la carcasa de la bomba y los anillos de desgaste. Se agrega cromo a la aleación de metal para mejorar su dureza, resistencia al desgaste y resistencia a la corrosión. Los materiales con alto contenido de cromo son altamente resistentes a la acción abrasiva de la arena y otras partículas duras del lodo. Esto significa que la bomba puede mantener su rendimiento durante un período más largo, incluso cuando funciona en condiciones difíciles. Por ejemplo, el impulsor fabricado con material con alto contenido de cromo puede resistir el impacto y la fricción constantes de las partículas de arena, lo que reduce la necesidad de reemplazos frecuentes.
Otros materiales duraderos : además de los componentes con alto contenido de cromo, otras partes de la bomba pueden estar hechas de materiales como acero inoxidable o plásticos de alta resistencia. El acero inoxidable se utiliza para piezas que requieren alta resistencia y resistencia a la corrosión, como el eje y los soportes de montaje. A veces se emplean plásticos de alta resistencia para componentes no críticos para reducir el peso y el costo y al mismo tiempo mantener una durabilidad suficiente.
Eficiencia hidráulica : La bomba eléctrica sumergible para dragado de arena está diseñada para lograr una alta eficiencia hidráulica. Esto está determinado por factores como el diseño del impulsor, la forma de la carcasa de la bomba y las características del flujo. Una bomba bien diseñada puede convertir un gran porcentaje de la energía eléctrica entrante en energía hidráulica, que se utiliza para mover la pulpa. Al minimizar las pérdidas de energía debido a la fricción, la turbulencia y otros factores, la bomba puede funcionar de manera más eficiente, reduciendo el consumo de energía y los costos operativos.
Eficiencia general del sistema : la eficiencia de la bomba también se ve afectada por el sistema general en el que opera. Esto incluye factores como la longitud y el diámetro de las tuberías de succión y descarga, la diferencia de elevación entre la fuente y el punto de descarga y el tipo de material que se bombea. Al optimizar todo el sistema, como el uso de tuberías de paredes lisas y la reducción de curvaturas innecesarias, se puede maximizar la eficiencia general de la bomba eléctrica sumergible de dragado de arena.

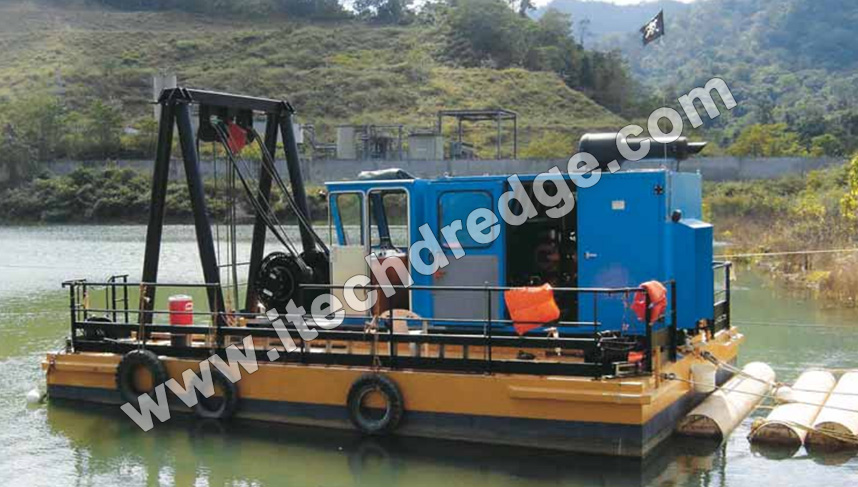

Estanques y lagos : en estanques residenciales y comerciales, así como en lagos pequeños, la draga de succión sumergible portátil es ideal para eliminar sedimentos acumulados. Con el tiempo, los sedimentos se acumulan en el fondo, lo que reduce la profundidad del agua y afecta la calidad del agua. La draga se puede bajar fácilmente al agua y maniobrar para limpiar toda el área del fondo. También se puede utilizar para eliminar las malas hierbas acuáticas y otros desechos, lo que ayuda a mantener un ecosistema saludable en el cuerpo de agua.
Canales y acequias : Los canales y acequias estrechos son comunes en áreas agrícolas y sistemas de drenaje urbano. Estos cursos de agua a menudo se obstruyen con sedimentos, hojas y otros desechos, lo que reduce su eficacia en la gestión del agua. El tamaño compacto de la draga de succión sumergible portátil le permite acceder a estos espacios reducidos y eliminar las obstrucciones, asegurando un flujo de agua adecuado y evitando inundaciones.
Sitios de construcción a pequeña escala : en los sitios de construcción, puede ser necesario excavar pequeñas áreas de sedimentos o eliminar escombros de zanjas llenas de agua. La draga de succión sumergible portátil se puede implementar rápidamente para realizar estas tareas, eliminando la necesidad de equipos más grandes y costosos. También se puede utilizar para bombear agua de pozos de construcción, lo que permite continuar el trabajo en un ambiente seco.
Exploración minera : en las primeras etapas de la exploración minera, especialmente en sitios mineros remotos o de pequeña escala, la draga de succión sumergible portátil se puede utilizar para tomar muestras de sedimentos y extraer minerales valiosos. Se puede utilizar en ríos, arroyos o pequeños estanques cerca del sitio minero para recolectar muestras para su análisis, lo que ayuda a los mineros a determinar el potencial del área.
Granjas de camarones y piscifactorías : En las instalaciones acuícolas, como piscifactorías y camarones, es necesario mantener la calidad del agua. La draga de succión sumergible portátil se puede utilizar para eliminar productos de desecho, alimento no consumido y exceso de sedimento del fondo de los estanques. Esto ayuda a mejorar la calidad del agua, reducir el riesgo de enfermedades y mejorar el crecimiento y la supervivencia de los organismos acuáticos.
La draga de bomba sumergible eléctrica ofrece importantes ventajas de eficiencia energética. Los motores eléctricos son generalmente más eficientes que los motores de combustión interna, ya que convierten un mayor porcentaje de energía eléctrica en energía mecánica. Esto significa que para la misma cantidad de trabajo, una draga con bomba sumergible eléctrica consume menos energía. Además, el uso de variadores de velocidad permite mayores ahorros de energía al ajustar la velocidad de la bomba de acuerdo con la carga de trabajo real. Esto no sólo reduce los costes operativos sino que también tiene un menor impacto medioambiental, ya que se traduce en una reducción del consumo de energía y de las emisiones de gases de efecto invernadero.
En comparación con las dragas propulsadas por motores diésel, las dragas con bomba sumergible eléctrica funcionan mucho más silenciosamente. Esta es una gran ventaja, especialmente en áreas urbanas o cerca de comunidades residenciales. La operación de bajo ruido permite que los trabajos de dragado se lleven a cabo sin causar perturbaciones excesivas al medio ambiente circundante. También permite operar la draga durante las horas nocturnas en algunos casos, lo que puede ser beneficioso para proyectos con plazos ajustados o donde el acceso diurno está restringido.
Las dragas de bomba sumergible eléctrica tienen un diseño relativamente simple, lo que facilita el mantenimiento. El motor eléctrico tiene menos piezas móviles en comparación con un motor de combustión interna, lo que reduce la probabilidad de fallos mecánicos. Además, el diseño modular de muchas dragas con bomba sumergible eléctrica permite un fácil acceso a los componentes para su inspección, limpieza y reemplazo. Esta simplicidad y facilidad de mantenimiento dan como resultado menos tiempo de inactividad, ya que las reparaciones se pueden realizar de manera más rápida y eficiente.
Con el uso de sistemas de control avanzados, las dragas de bombas sumergibles eléctricas ofrecen un control preciso sobre su funcionamiento. Los operadores pueden ajustar fácilmente parámetros como la velocidad de la bomba, la potencia de succión y el caudal de descarga. Este nivel de control es crucial para manipular diferentes tipos de materiales y para garantizar que el trabajo de dragado se realice con precisión. Por ejemplo, cuando se trata de sedimentos delicados en un proyecto de restauración ambiental, el operador puede ajustar la configuración para minimizar la alteración del ecosistema circundante.
Inspeccione la bomba : antes de arrancar la bomba, inspeccione cuidadosamente para detectar signos de daño, como grietas en la carcasa, conexiones flojas o sellos desgastados. Revise los componentes con alto contenido de cromo, especialmente el impulsor, para detectar signos de desgaste o erosión. Asegúrese de que todos los pernos y tuercas estén apretados correctamente.
Verifique el sistema eléctrico : Verifique que las conexiones eléctricas sean seguras y que la fuente de alimentación sea del voltaje y frecuencia correctos. Inspeccione los cables eléctricos en busca de daños o deshilachados. Utilice un multímetro para verificar la resistencia de aislamiento del motor y asegurarse de que esté dentro del rango aceptable.
Llene con lubricante : si la bomba tiene componentes lubricados, como los cojinetes, asegúrese de llenarlos con el lubricante recomendado. Compruebe periódicamente el nivel de lubricante y rellénelo según sea necesario.
Sumerja la bomba : Baje la bomba de dragado sumergible eléctrica con alto contenido de cromo en el cuerpo de agua, asegurándose de que esté completamente sumergida a la profundidad recomendada. Asegúrese de que el cabezal de succión esté colocado correctamente para aspirar el material de manera eficiente.
Encendido : una vez que la bomba esté en su lugar, encienda la fuente de alimentación. Si la bomba está equipada con un variador de velocidad, arranque inicialmente a baja velocidad y aumente gradualmente la velocidad a medida que la bomba se calienta y el material comienza a fluir. Supervise de cerca el rendimiento de la bomba durante la fase de arranque, verificando si hay vibraciones anormales, ruidos o cambios en el caudal.
Supervisar el rendimiento : Supervise continuamente el rendimiento de la bomba durante el funcionamiento. Esté atento a los manómetros, medidores de flujo y medidores eléctricos para asegurarse de que todo esté dentro del rango de funcionamiento normal. Ajuste la velocidad de la bomba u otros parámetros según sea necesario para mantener un rendimiento óptimo. Por ejemplo, si el caudal disminuye, es posible que deba aumentar la velocidad de la bomba o verificar si hay obstrucciones en las tuberías de succión o descarga.
Manejar los cambios de material : si el tipo o la consistencia del material que se bombea cambia, esté preparado para ajustar el funcionamiento de la bomba en consecuencia. Por ejemplo, si la arena se vuelve más abrasiva o la lechada se vuelve más espesa, es posible que necesite aumentar la potencia de succión o reducir la velocidad de la bomba para evitar daños a los componentes de la bomba.
Reducir la velocidad : antes de apagar la bomba, reduzca gradualmente la velocidad al mínimo. Esto ayuda a evitar aumentos repentinos de presión o daños a la bomba.
Apague la energía : una vez que la bomba haya disminuido su velocidad, apague la fuente de alimentación. Saque la bomba del agua y drene el agua o lodo restante de la bomba y las tuberías. Guarde la bomba en un área seca y protegida para evitar la corrosión y daños.

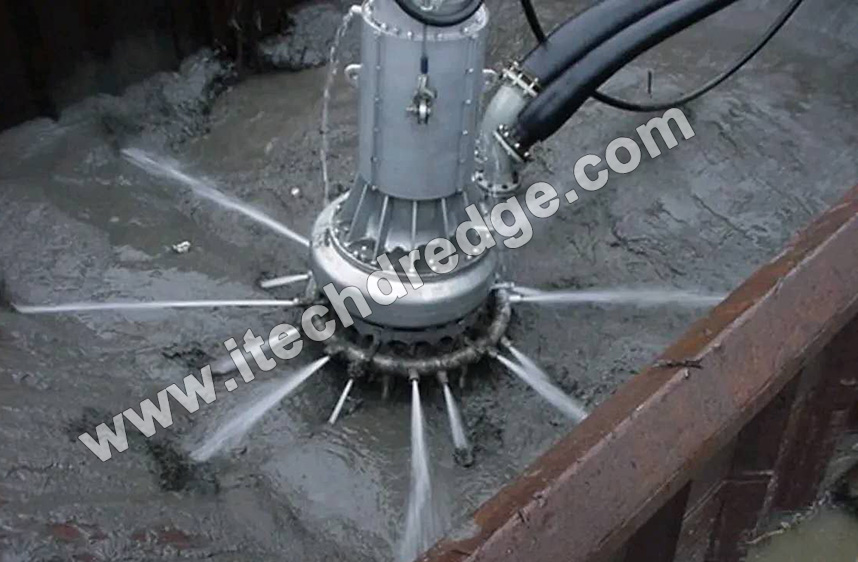

La razón principal para diseñar un chorro de agua en la succión de arena es mejorar la potencia de succión. Cuando hay arena en un cuerpo de agua, a veces puede estar compactada o ser difícil de movilizar. El chorro de agua crea una corriente de agua a alta velocidad que impacta la arena, rompiéndola y aflojándola del fondo. Esto facilita que la bomba de succión aspire el lodo cargado de arena. El chorro de agua actúa como un mecanismo de 'pretratamiento', aumentando la eficiencia del proceso de succión de arena. Por ejemplo, en el lecho de un río donde se ha acumulado arena con el tiempo, el chorro de agua puede desalojar rápidamente la arena, permitiendo que la draga de succión la elimine de manera más efectiva.
El chorro de agua también ayuda a mejorar el flujo del material a través del sistema de succión. Las partículas de arena, especialmente cuando están secas o apretadas, pueden causar obstrucciones en la tubería de succión o impedir el flujo de lodo. Al inyectar un chorro de agua a alta presión en el área de succión, las partículas de arena quedan suspendidas en el agua de manera más uniforme, lo que reduce la probabilidad de obstrucción. El chorro de agua crea un flujo turbulento que mantiene las partículas de arena en movimiento y garantiza un flujo continuo y suave del lodo a través de la bomba y las tuberías. Esto es particularmente importante cuando se trata de grandes volúmenes de arena o cuando la arena tiene una alta densidad.
El diseño de un chorro de agua para succión de arena agrega versatilidad a la operación de dragado. Permite que el equipo maneje una gama más amplia de condiciones de arena, desde arena fina y suelta hasta arena gruesa y compactada. En diferentes cuerpos de agua, las características de la arena pueden variar significativamente. El chorro de agua se puede ajustar según estas condiciones. Por ejemplo, en un proyecto de alimentación de playas, donde la arena puede estar húmeda y pesada, se puede utilizar un chorro de agua más fuerte para romper la arena y facilitar la succión. En un río con arena más clara y fina, un chorro de agua menos potente puede ser suficiente. Esta adaptabilidad hace que el proceso de succión de arena sea más confiable y eficiente en diversos entornos.
En conclusión, la draga de succión sumergible portátil de 250 mm y la draga de bomba sumergible eléctrica ofrecen una variedad de características y ventajas que las convierten en activos valiosos en diversas industrias. Comprender su diseño, funcionamiento y aplicaciones puede ayudar a los usuarios a aprovechar al máximo estas soluciones de dragado compactas pero potentes.
