As dragas de sucção são feitos de engenharia notáveis, projetados para realizar a tarefa crucial de remover sedimentos, areia e outros materiais do fundo dos corpos d'água. Este processo, conhecido como dragagem, é essencial para diversas aplicações, desde a manutenção de cursos de água navegáveis até a recuperação de terras e até mesmo a mineração de minerais valiosos como o ouro. Neste artigo, examinaremos em profundidade como funciona uma draga de sucção, explorando seus componentes, a física por trás de sua operação e os diferentes tipos de dragas de sucção.
A entrada de sucção é o ponto de partida do processo de dragagem. Normalmente é um bocal de entrada grande ou, em alguns casos, uma cabeça de sucção de corte. Para uma draga de sucção padrão usada na remoção de sedimentos relativamente macios, a entrada de sucção é projetada para ser colocada próxima ao material a ser dragado. Em cenários mais complexos, como ao lidar com sedimentos compactados ou uma combinação de sedimentos e rochas, uma cabeça de sucção de corte pode ser empregada. Este cabeçote possui cortadores giratórios que rompem o material, facilitando sua sucção. Antes de a bomba começar a funcionar, a entrada de sucção deve ser preenchida com água. Isso é crucial porque a maioria das bombas de dragagem de sucção não são autoescorvantes. Se a bomba arrancar com ar na entrada, poderá causar sobreaquecimento e danos nos componentes da bomba.

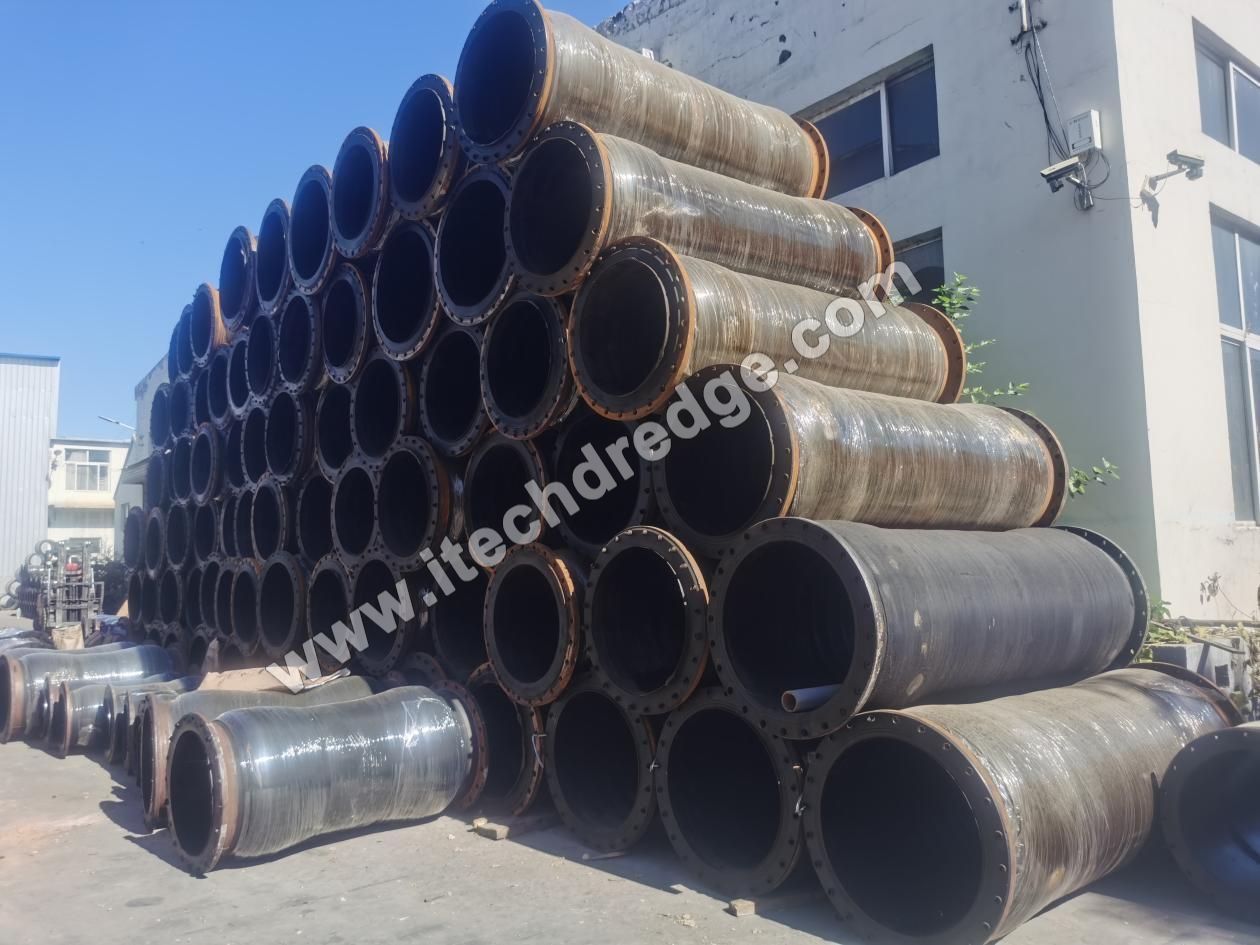

Conectado à entrada de sucção está o tubo de sucção, que serve como conduto para o transporte da mistura água-sedimento, conhecida como lama, da entrada de sucção até a bomba. O tubo de sucção geralmente é feito de materiais duráveis, como plástico ou metal de alta resistência, para suportar a natureza abrasiva da lama. Tem um diâmetro relativamente grande para garantir um fluxo suave da mistura. Em alguns casos, a tubulação de sucção pode ser flexível, permitindo maior manobrabilidade em diferentes condições do corpo hídrico. Por exemplo, num rio com profundidades e correntes variadas, um tubo de sucção flexível pode ser ajustado para atingir o sedimento em diferentes níveis. Além disso, o tubo de sucção pode ter características para reduzir a vibração, uma vez que o movimento da lama através do tubo pode causar vibrações significativas que podem potencialmente danificar o tubo ou outros componentes da draga.

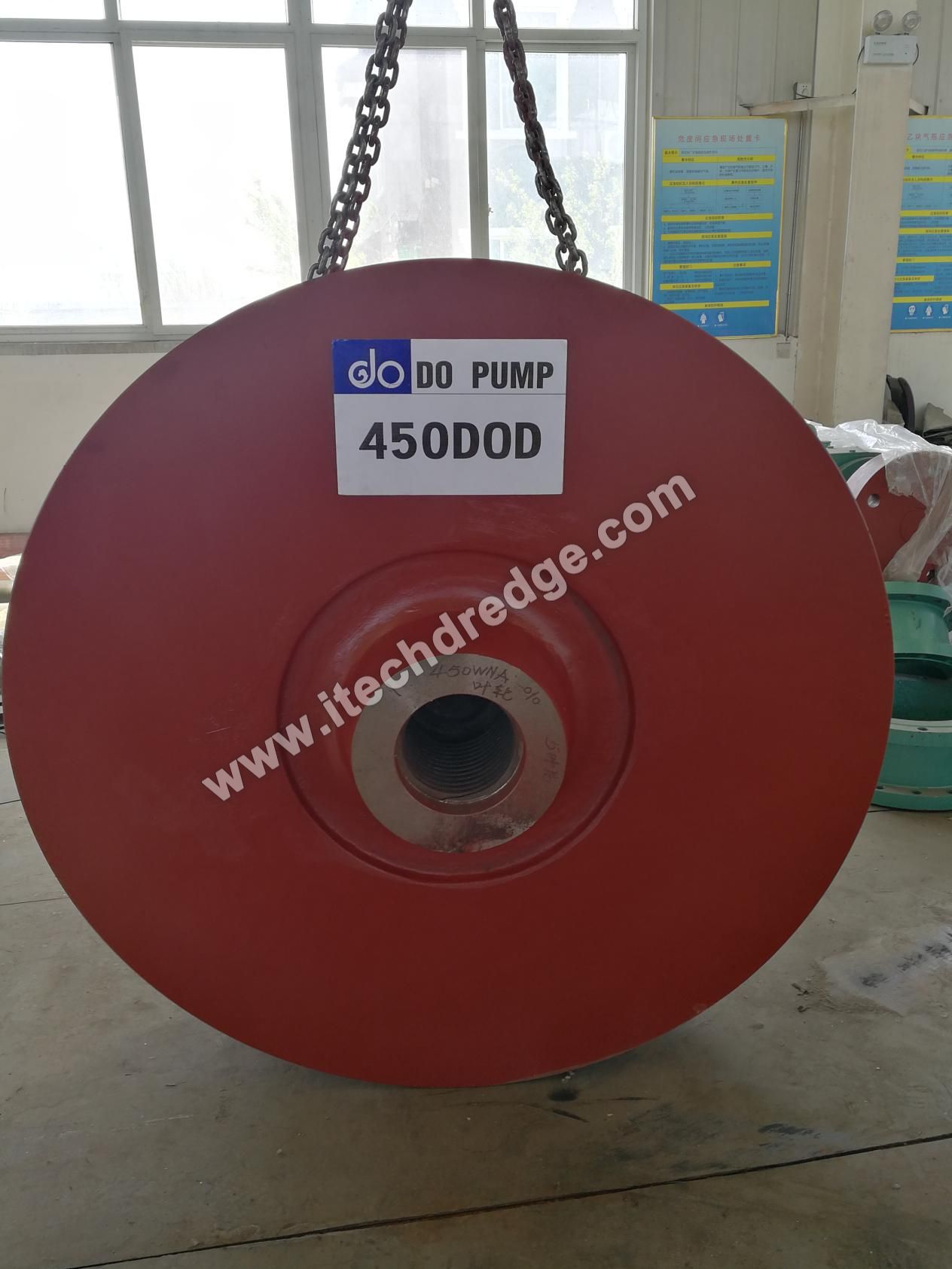

O impulsor é o coração da bomba de dragagem de sucção. É um componente rotativo com pás ou palhetas que é acionado por uma fonte de energia, que pode ser um motor (como um motor diesel) ou um motor elétrico. À medida que o impulsor gira em alta velocidade, ele cria uma força centrífuga. Esta força empurra a mistura de água e sedimentos em direção às bordas externas do impulsor. Ao fazer isso, cria uma zona de baixa pressão no centro do impulsor, que está conectada à entrada de sucção. A zona de baixa pressão faz com que a lama seja aspirada para dentro da bomba através do tubo de sucção. O impulsor é geralmente feito de material de liga com alto teor de cromo e dureza não inferior a 58 graus. Este material é escolhido por suas excelentes propriedades de resistência ao desgaste, pois tem que suportar a abrasão constante das partículas de sedimentos na lama durante longas horas de operação.

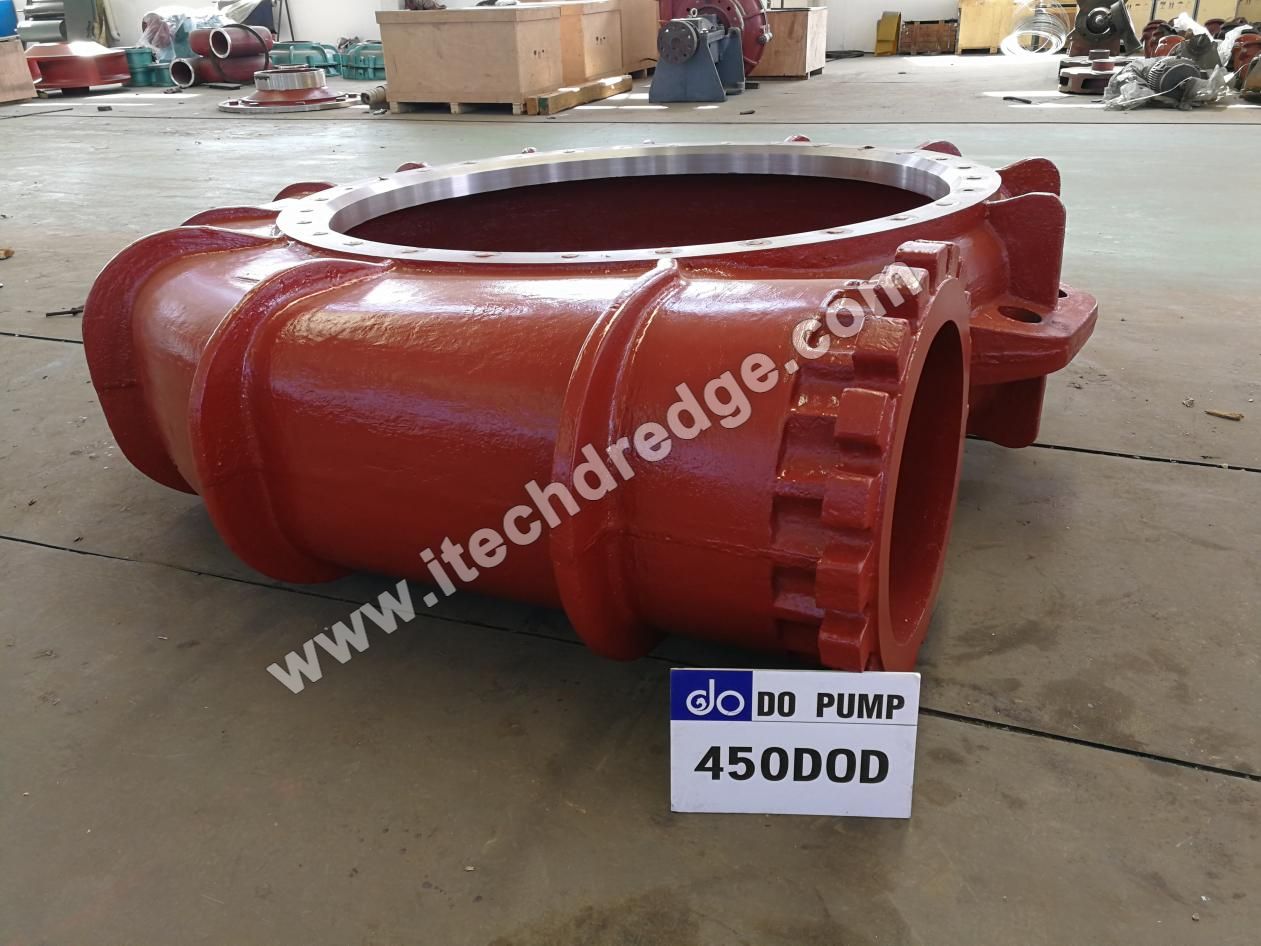

O impulsor está alojado dentro de uma carcaça, que desempenha um papel crucial na orientação do fluxo da lama e na manutenção da eficiência da bomba. O invólucro é projetado para conter a lama enquanto ela é processada pelo impulsor. Ele gradualmente se expande em um difusor. O difusor é uma parte importante da bomba, pois retarda o fluxo da lama. De acordo com o princípio da conservação da energia, quando a velocidade do fluido diminui, a sua pressão aumenta. Assim, o difusor aumenta a pressão da polpa, necessária para a próxima etapa do processo - descarregar a polpa no local desejado.

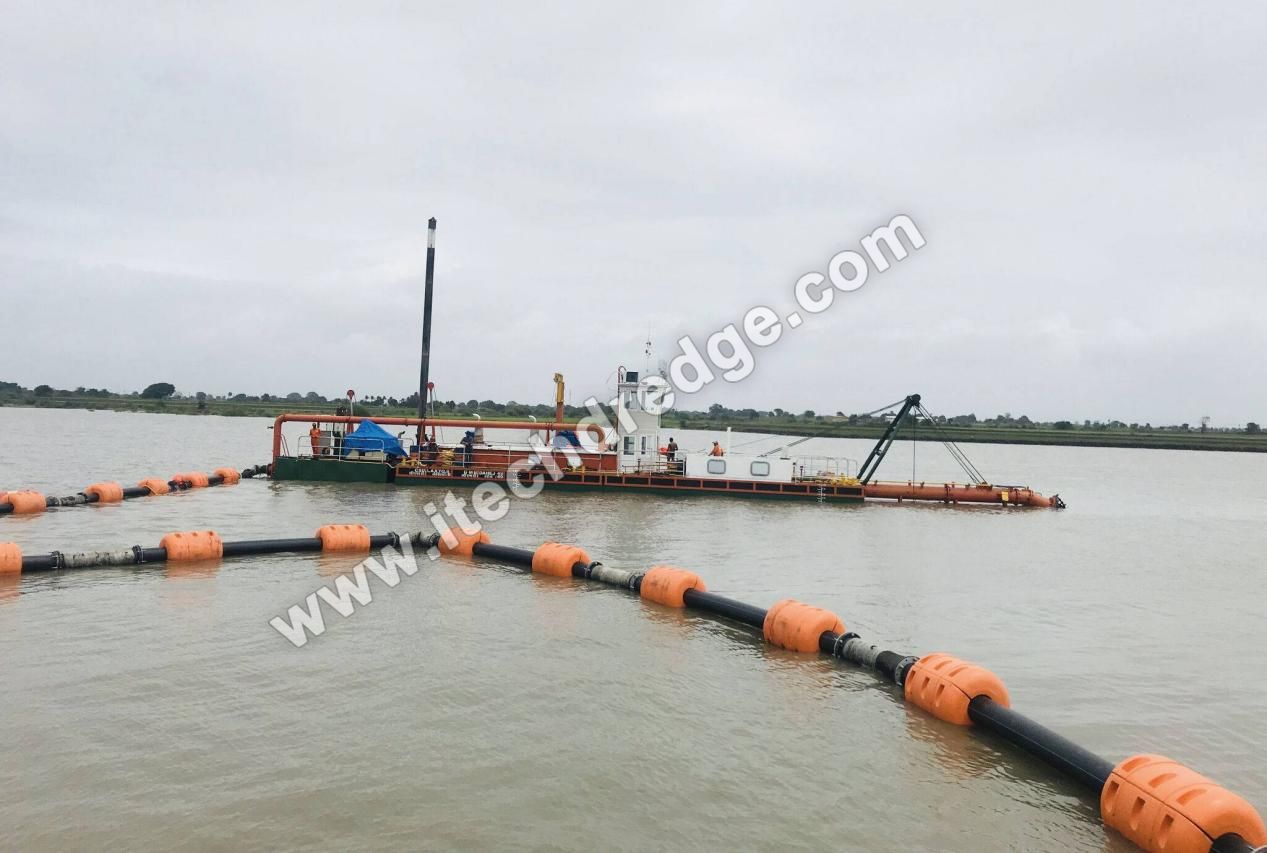

Depois que a lama passa pela bomba e sua pressão aumenta, ela é forçada para fora da bomba através do tubo de descarga. A tubulação de descarga pode ser rígida ou flexível, dependendo da aplicação. Em projectos em que o material dragado necessita de ser transportado por longas distâncias, tais como em projectos de recuperação de terras onde os sedimentos são transportados do leito de um rio para uma área costeira para construção de novos terrenos, pode ser utilizado um gasoduto longo e rígido. Noutros casos, como nas operações de mineração de ouro em pequena escala, onde o material dragado pode ser descarregado numa área de processamento próxima, uma mangueira flexível pode ser suficiente. A tubulação de descarga é direcionada para um local designado, que pode ser uma área de contenção de sedimentos, uma instalação de processamento para posterior separação de materiais ou um local de descarte.

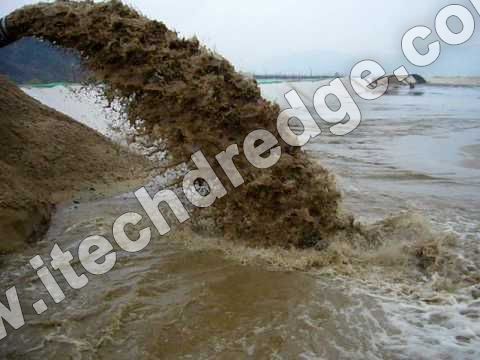

O processo de criação de sucção em uma draga de sucção é baseado nos princípios da mecânica dos fluidos. Quando o impulsor gira, cria um diferencial de pressão. A zona de baixa pressão na entrada de sucção, criada pela força centrífuga do impulsor, é inferior à pressão da água ao redor da entrada de sucção no fundo do corpo d'água. Essa diferença de pressão faz com que a mistura de água e sedimentos flua em direção à entrada de sucção, da mesma forma que um canudo funciona quando você o chupa. Quanto maior a diferença de pressão, mais vigorosamente a lama é aspirada para dentro da entrada de sucção. No entanto, existem limites para a quantidade de sucção que pode ser criada. Se a pressão na entrada de sucção cair muito, pode causar cavitação. A cavitação ocorre quando a pressão do líquido cai abaixo da pressão de vapor e bolhas de vapor se formam no líquido. Quando estas bolhas entram em colapso, podem causar danos ao impulsor e a outros componentes da bomba.
Uma vez que a lama entra na bomba através do tubo de sucção, ela é transportada através da bomba e depois através do tubo de descarga. O transporte da lama é um processo complexo que envolve considerações de viscosidade do fluido, densidade e tamanho das partículas de sedimento. O impulsor transmite energia à pasta, aumentando sua velocidade e pressão. A velocidade da pasta precisa ser cuidadosamente controlada. Se for muito baixo, as partículas de sedimentos podem depositar-se nas tubulações, causando entupimentos. Se for muito alto, pode causar desgaste excessivo nas tubulações e componentes devido ao aumento da abrasão. O projeto dos tubos, incluindo seu diâmetro, rugosidade e a presença de curvas ou curvas, também afeta o fluxo da lama. Tubos de paredes lisas e de grande diâmetro são geralmente preferidos para o transporte eficiente de polpa, pois reduzem o atrito e as perdas de pressão.

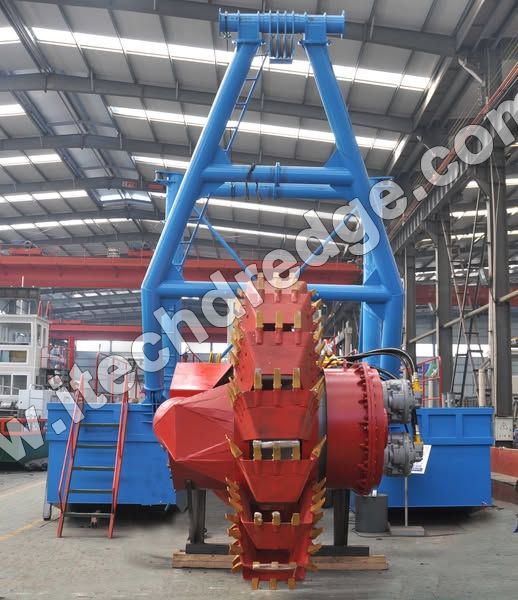

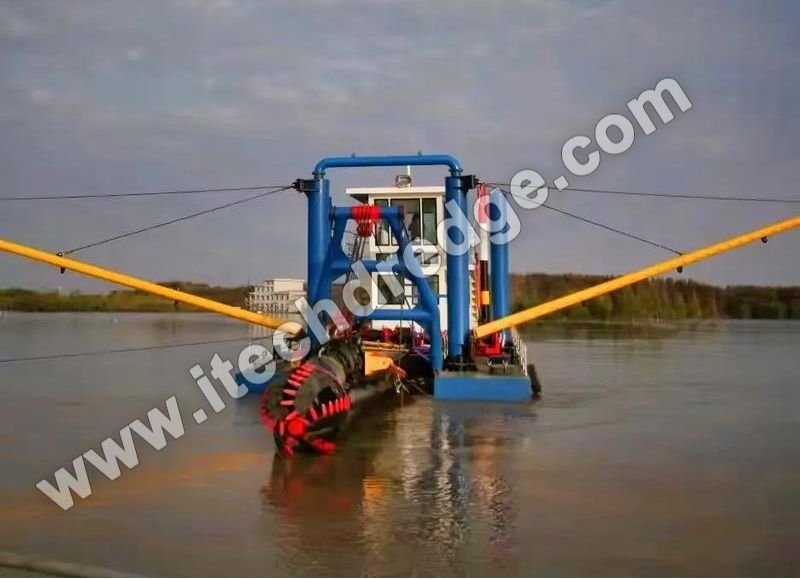

As dragas de sucção com cortador são um tipo de draga de sucção usada para tarefas de dragagem mais desafiadoras. Eles combinam os princípios de escavação e sucção. Uma ferramenta de corte rotativa, conhecida como cabeça de corte, é usada para desalojar o solo. A cabeça de corte pode ser equipada com diferentes tipos de dentes ou arestas de corte dependendo do tipo de solo que precisa ser tratado. Por exemplo, em areia fofa, um conjunto de dentes relativamente pequenos e espaçados pode ser suficiente, enquanto para argila dura ou rocha macia, são necessários dentes maiores e mais robustos. Assim que o solo for solto pela cabeça de corte, ele pode ser puxado para um tubo de sucção. As dragas de sucção do cortador ficam estacionárias durante o processo de dragagem. Eles usam uma spud, que é uma grande estrutura em forma de poste que é baixada no fundo do mar ou do rio, para manter a draga no lugar. A draga se move lateralmente em um movimento oscilante usando âncoras e guinchos. Isto permite resultados de dragagem muito precisos, pois o operador pode controlar com precisão a posição da cabeça de corte. As dragas de sucção com cortador são adequadas para uma ampla gama de projetos de dragagem, incluindo recuperação de terras, construção de portos, manutenção de hidrovias, mineração e dragagem ambiental. Eles podem lidar com todos os tipos de solo, desde areia e cascalho até materiais fortemente compactados e duros, como argila, rocha mole e até mesmo camadas finas de rocha dura.
As dragas de sucção são outro tipo de draga de sucção, frequentemente usada em projetos de dragagem marítima de grande escala. Essas dragas têm uma característica única - são autopropelidas e possuem grandes moegas a bordo para armazenar o material dragado. O processo de dragagem começa quando a draga desce um tubo de sucção, que pode ter um cortador ou uma simples cabeça de sucção, até o fundo do mar. À medida que a draga avança, ela suga o sedimento e o armazena na tremonha. Uma vez cheia a tremonha, a draga pode descarregar o material num local de eliminação ou, em alguns casos, utilizá-lo para fins benéficos, como alimentação de praias. As dragas com tremonha de sucção são altamente eficientes para dragar grandes áreas. Elas podem operar em águas abertas e são menos afetadas pelas condições climáticas em comparação com alguns outros tipos de dragas. Sua natureza autopropelida permite que se movam rapidamente entre diferentes locais de dragagem, reduzindo o tempo gasto na mobilização. Eles são comumente usados em projetos de dragagem em alto mar, como manutenção de rotas marítimas em grandes portos ou criação de canais para oleodutos e gasodutos.
As dragas de sucção de ouro são dragas especializadas usadas para prospecção e mineração de ouro em rios e córregos. Elas funcionam de maneira semelhante a outras dragas de sucção, mas possuem componentes adicionais para separar o ouro do sedimento. A operação básica envolve sugar água, cascalho e sedimentos do leito do rio por meio de uma mangueira de sucção. O diâmetro da mangueira de sucção pode variar, sendo mangueiras de 4 ou 5 polegadas comuns em dragas portáteis menores. A mistura então passa por uma caixa coletora, que é anexada à eclusa. A caixa coletora foi projetada para amortecer o fluxo de água para não sobrecarregar a eclusa. A eclusa é onde o ouro é separado do cascalho e das pedras normais. As eclusas contêm uma série de corredeiras, que são pequenas obstruções que criam turbulência no fluxo da água. O ouro é muito mais pesado que areia e cascalho, com densidade aproximadamente 15 vezes maior. À medida que a lama passa pelas corredeiras, as partículas de ouro ficam presas, enquanto o sedimento mais leve é removido. Muitas dragas de sucção de ouro utilizam um sistema de recuperação de três estágios. Na primeira etapa (recuperação primária), peças maiores de ouro ficam presas nas corredeiras. Eles são relativamente fáceis de ver e podem ser arrancados. A segunda etapa (recuperação secundária) destina-se a capturar peças de ouro menores e mais grosseiras que possam ter ficado presas na argila. O terceiro estágio geralmente usa um amortecedor de borracha para reter o ouro ainda mais fino e evitar que ele seja removido pela água. As dragas de sucção de ouro são geralmente montadas em flutuadores para manter o maquinário acima da linha de água enquanto o operador usa a mangueira de sucção debaixo d'água.

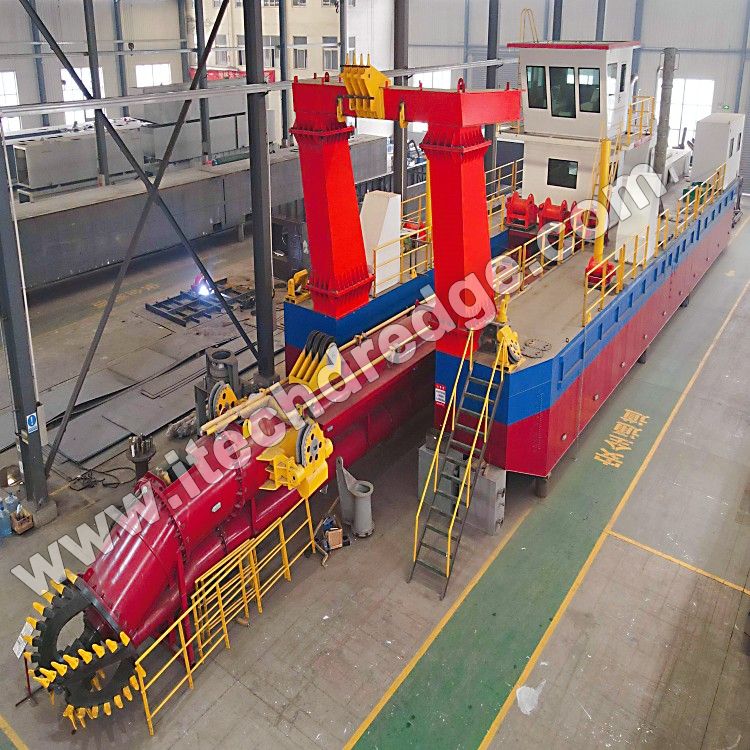

Uma das aplicações mais comuns das dragas de sucção é na manutenção de cursos de água. Com o tempo, rios, canais e portos acumulam sedimentos, o que pode reduzir a profundidade das águas e impedir a passagem de navios. Dragas de sucção são utilizadas para remover esses sedimentos, garantindo que os cursos d'água permaneçam navegáveis. Por exemplo, em um porto movimentado, uma draga de sucção e corte pode ser usada para dragar periodicamente os canais de navegação para mantê-los profundos o suficiente para grandes navios de carga. Num rio, uma draga de sucção poderia ser implantada para remover sedimentos que se acumularam ao longo dos anos, evitando inundações em áreas baixas perto das margens do rio.
As dragas de sucção desempenham um papel crucial nos projetos de recuperação de terras. Nas zonas costeiras, onde a terra é escassa, os sedimentos dragados podem ser usados para criar novas terras. As dragas de sucção são frequentemente usadas para coletar sedimentos do fundo do mar e depois depositá-los em uma área designada para construir o terreno. Este novo terreno pode ser utilizado para diversos fins, como construção de parques industriais, áreas residenciais ou mesmo aeroportos. Em alguns casos, o sedimento pode necessitar de ser processado posteriormente para garantir a sua estabilidade e adequação para construção.
Conforme mencionado anteriormente, as dragas de sucção de ouro são usadas na mineração de ouro. Mas as dragas de sucção também podem ser utilizadas para outros tipos de mineração. Em alguns casos, são usados para extrair areia e cascalho, que são importantes materiais de construção. Dragas de sucção e cortador podem ser usadas para extrair minerais do fundo do mar, como nódulos de manganês ou depósitos de fosfato. A capacidade das dragas de sucção de operar em ambientes subaquáticos as torna adequadas para recursos de mineração localizados abaixo da água.
Dragas de sucção também podem ser utilizadas em projetos de restauração ambiental. Por exemplo, em lagos ou estuários que ficaram poluídos com sedimentos contendo metais pesados ou outros contaminantes, podem ser utilizadas dragas de sucção para remover os sedimentos contaminados. Isso ajuda a melhorar a qualidade da água e a restaurar o ecossistema. O sedimento dragado pode precisar ser tratado ou descartado de maneira adequada para evitar maiores danos ambientais.
Concluindo, as dragas de sucção são máquinas versáteis e potentes que desempenham um papel vital em diversos setores. A sua capacidade de remover eficientemente sedimentos e outros materiais dos corpos de água torna-os indispensáveis para a manutenção dos cursos de água, a criação de novas terras, a exploração de recursos valiosos e a restauração do ambiente. Compreender como funcionam, desde os seus componentes até à física por detrás do seu funcionamento e aos diferentes tipos disponíveis, é fundamental para apreciar a sua importância e aplicações potenciais.
