Una draga de succión potable es un sistema de bomba especializado diseñado para extraer y transferir de forma segura arena, lodos y agua líquida de fuentes como pozos, ríos o embalses. A diferencia de las dragas estándar que manejan lodos abrasivos, las dragas de succión potable priorizan la higiene y la prevención de la contaminación..
Compatibilidad de materiales:
○ Material con alto contenido de cromo para dragado de arena.
○ Acero inoxidable (p. ej., 316L) o polímeros aprobados por la NSF para evitar la lixiviación de sustancias nocivas.
Sistemas de sellado:
○ Sellos mecánicos dobles.
Filtración:
○ El paso de partículas grandes depende del material de dragado.
Diseño de bajo corte:
○ Acción de bombeo suave para minimizar la agitación y preservar la calidad del agua.
Nota: El IT-ESPD 200 no está diseñado para aplicaciones de agua potable. Está optimizado para lodos abrasivos y dragado industrial.
Una draga de bomba sumergible eléctrica es un sistema de bombeo de alta resistencia diseñado para funcionar bajo el agua (completamente sumergido) para extraer sedimentos, lodos, arena o escombros de cuerpos de agua o entornos industriales.
Bomba sumergible:
○ Motor eléctrico encerrado en carcasa estanca, acoplado directamente a un impulsor.
Materiales resistentes a la abrasión:
○ Impulsores y carcasas de aleación con alto contenido de cromo (p. ej., Cr26) para manipular sólidos abrasivos.
Entrada de succión:
○ Equipados con cortadores o agitadores para aflojar materiales compactados.
Sistema de descarga:
○ Mangueras o tuberías de alta presión para transportar lodos a los sitios de disposición.
1. La bomba se sumerge en el fluido a dragar.
2. El motor impulsa el impulsor, creando un vacío que aspira agua y sólidos.
3. Los sólidos se suspenden en el fluido y se bombean a través de la salida de descarga.
Diseño sumergible: Elimina los requisitos de cebado y permite el acceso directo a los depósitos submarinos.
Construcción Robusta: Construida para soportar ambientes hostiles (corrosión, abrasión).
La IT-ESPD 200 es una draga de bomba sumergible eléctrica de alta capacidad con un diámetro de descarga de 200 mm (8') , optimizada para aplicaciones industriales de servicio pesado.
Parámetro |
Valor/Descripción |
Modelo |
IT-DEUC 200 |
Fuente de energía |
CA trifásica, 380 V/50 Hz (personalizable a 460 V/60 Hz) |
Potencia del motor |
55-185 kilovatios |
Caudal máximo |
300-500 m³/h (ajustable mediante VFD) |
cabeza máxima |
15-60 metros (115 pies) |
Profundidad sumergible |
Hasta 20 metros (66 pies) |
Manejo de sólidos |
Hasta 50% de sólidos en peso; Tamaño máximo de partícula: 50 mm |
Tipo de impulsor |
Aleación de tipo cerrado con alto contenido de cromo (Cr26) con 4 a 6 paletas |
Conexión de descarga |
Brida 200 mm (estándar DIN/ANSI) |
Carcasa de doble voluta: reduce las fuerzas radiales sobre el eje, lo que prolonga la vida útil del rodamiento.
Sellos lubricados con aceite: evitan el ingreso de agua al motor.
Protección Térmica: Apagado automático si la temperatura del motor supera los 95°C.
Minería:
○ Extracción de lodos ricos en minerales (p. ej., carbón, oro, cobre).
○ Deshidratación de minas a cielo abierto y estanques de relaves.
Construcción:
○ Limpiar sedimentos de sitios de excavación, sótanos o cimientos de puentes.
○ Dragado de estanques o lagos para desarrollo inmobiliario.
Eliminación de sedimentos contaminados:
○ Limpieza de sitios de residuos industriales o derrames de petróleo en cuerpos de agua.
Restauración de vías navegables:
○ Mantenimiento de canales navegables en ríos, puertos y dársenas.
Tratamiento de aguas residuales:
○ Manejo de arenas, lodos y sólidos en plantas de tratamiento de aguas residuales.
Gestión de aguas pluviales:
○ Limpiar los escombros de los sistemas de drenaje para evitar inundaciones.
Alimentación en la playa:
Bombear arena de fuentes marinas para reponer las costas erosionadas.
Construcción submarina:
Soporte para hincado de pilotes, perforación de túneles o instalación de plataformas marinas.
Mantenimiento del sistema de riego:
Eliminación de sedimentos de canales, acequias o embalses.
Limpieza de estanques:
Mantenimiento de estanques piscícolas mediante la eliminación de lodos acumulados.
Succión directa: Elimina la necesidad de cebado, lo que reduce el tiempo de inactividad.
Manejo de alto contenido de sólidos: Capaz de bombear mezclas con hasta 60% de sólidos en peso.
Eficiencia Energética:
○ Los motores eléctricos (clasificación IE3/IE4) consumen hasta un 20% menos de energía que sus equivalentes diésel.
○ El control VFD optimiza el uso de energía ajustando la velocidad de la bomba a la demanda.
Cero emisiones: el funcionamiento eléctrico reduce la huella de carbono y la contaminación del aire.
Bajo nivel de ruido: Ideal para áreas urbanas o sensibles al ruido (por ejemplo, zonas residenciales, hábitats de vida silvestre).
Cumplimiento: Cumple con estrictas regulaciones ambientales (por ejemplo, EPA, CE) para aguas residuales y operaciones de dragado.
Resistencia a la abrasión: Los componentes con alto contenido de cromo resisten el desgaste causado por partículas abrasivas.
Diseño sellado: evita la entrada de agua y prolonga la vida útil del motor.
Intervalos de servicio prolongados: tiempo de inactividad por mantenimiento reducido en comparación con las bombas diésel.
Costos operativos más bajos: la electricidad es más barata que el combustible diesel en la mayoría de las regiones.
Infraestructura reducida: No hay necesidad de almacenamiento de combustible ni sistemas de escape.
Operación sumergida: Minimiza los riesgos asociados con las bombas sobre el suelo (por ejemplo, riesgos de tropiezo).
Protección integrada: Los sensores de sobrecarga, sobrecalentamiento y fugas previenen daños y accidentes en el equipo.
1. Inspeccionar componentes:
Verifique si hay daños físicos en la bomba, las mangueras y los cables.
Asegúrese de que todos los sujetadores estén apretados.
2. Seguridad eléctrica:
Verifique que la conexión a tierra y la resistencia del aislamiento sean adecuadas (mín. 1 MΩ).
Pruebe las funciones del panel de control (p. ej., inicio/parada, configuración del VFD).
3. Evaluación Ambiental:
Mida la profundidad del fluido y la concentración de sólidos.
Identifique peligros potenciales (p. ej., escombros, obstáculos submarinos).
1. Posicionamiento:
Utilice grúas o polipastos para bajar la bomba al fluido.
Asegúrese de que la entrada de succión esté sumergida pero no enterrada en sedimentos.
2. Conexión de manguera:
Conecte las mangueras de descarga de forma segura utilizando acoplamientos de conexión rápida.
Apoye las mangueras para evitar que se doblen o se doblen.
1. Cebe el sistema (si es necesario):
Algunos modelos pueden necesitar una imprimación inicial con agua.
2. Encendido:

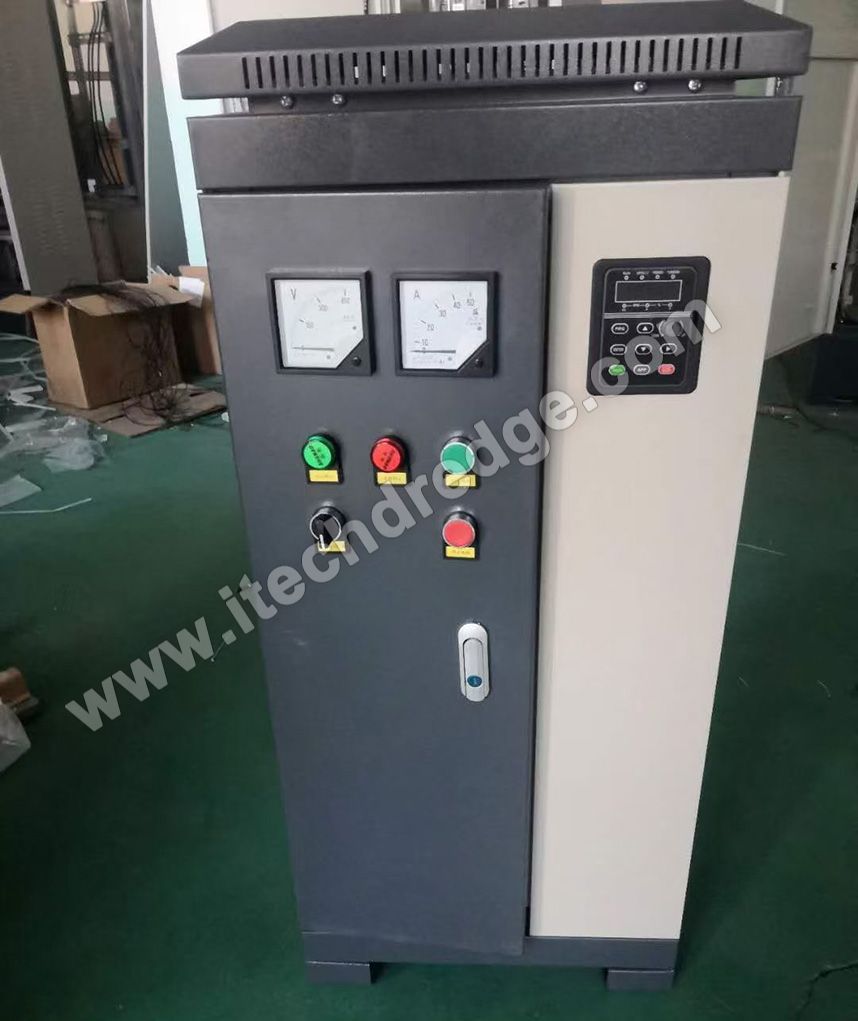

Arranque la bomba a través del panel de control, monitoreando la corriente y el voltaje.
3. Ajustar parámetros:
Utilice VFD para establecer el caudal y la velocidad óptimos según el contenido de sólidos.
1. Métricas de rendimiento:
Realice un seguimiento del caudal, la presión del cabezal y la temperatura del motor.
2. Inspección visual:
Verifique si hay fugas, vibraciones o ruidos inusuales.
3. Manejo de Sólidos:
Ajuste la velocidad de la bomba si detecta obstrucciones (p. ej., flujo reducido).
1. Apagado:
Detenga la bomba y desconecte la energía.
2. Lavar el sistema:
Haga correr agua limpia a través de la bomba para eliminar los sólidos residuales.
3. Inspeccionar piezas de desgaste:
Revise el impulsor, la carcasa y los sellos en busca de desgaste; reemplace si es necesario.
4. Almacenamiento:
Guarde la bomba en un área seca y ventilada para evitar la corrosión.
Las dragas de bomba sumergible IT-ESPD 200 y eléctricas ofrecen una solución versátil, eficiente y respetuosa con el medio ambiente para aplicaciones de dragado de servicio pesado. Su capacidad para manejar materiales abrasivos, operar bajo el agua y minimizar las emisiones los hace indispensables en industrias que van desde la minería hasta la limpieza ambiental. La operación y el mantenimiento adecuados garantizan un rendimiento y una longevidad óptimos, maximizando el retorno de la inversión y cumpliendo con estrictos estándares regulatorios y de seguridad.
