Welche Arten von Schneidköpfen gibt es für Schneidsaugbagger und wie unterscheiden sie sich?

Schneidköpfe für Schneidsaugbagger: Typen, Eigenschaften und Anwendungen

Einführung in Schneidsaugbagger und Schneidköpfe

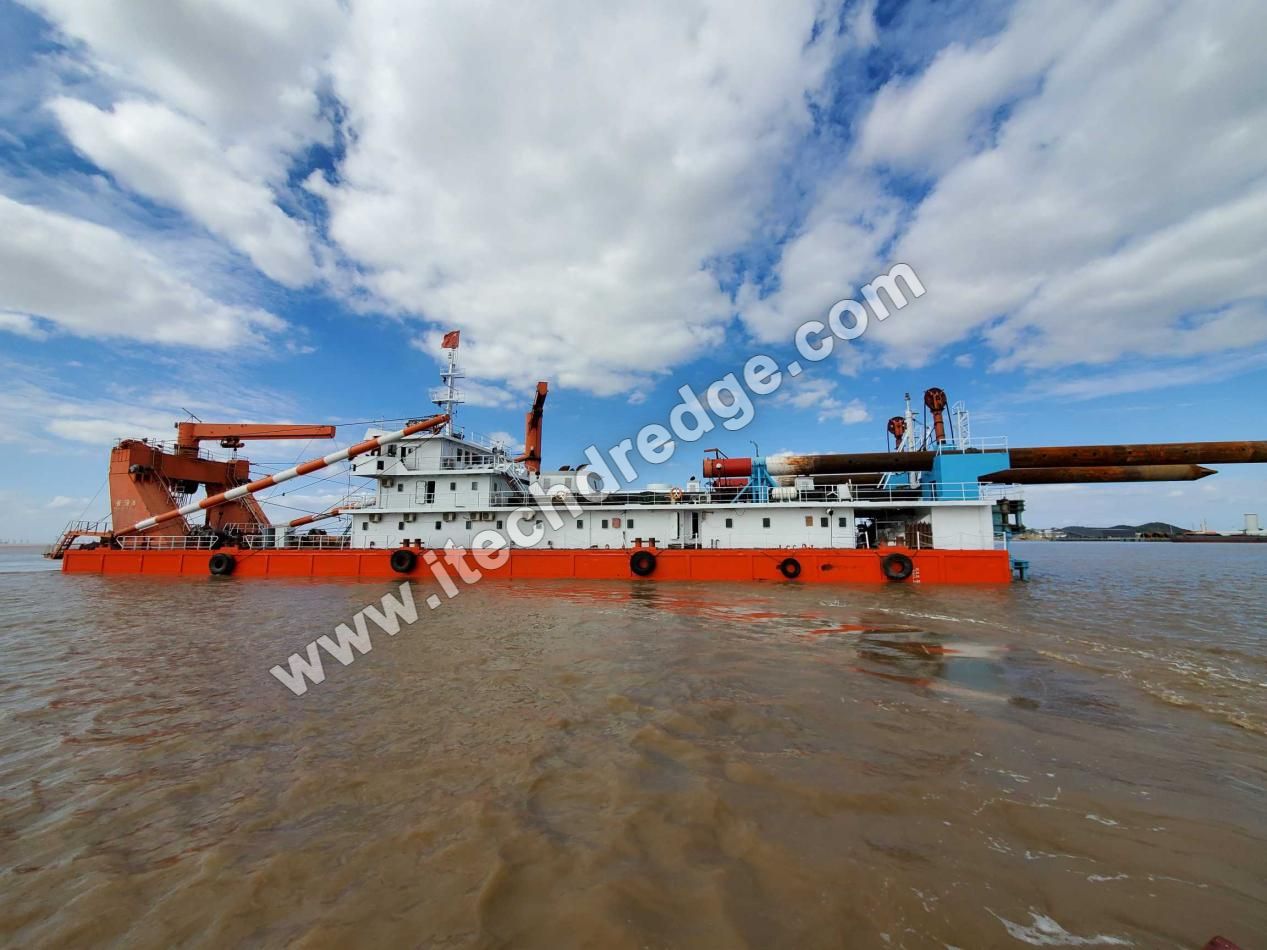

Cutter-Saugbagger (CSDs) sind unverzichtbare Geräte im Wasserbau und werden hauptsächlich zum Ausheben und Transportieren von Sedimenten, Erde und Gestein in Wasserstraßen, Häfen und Küstengebieten eingesetzt. Der Schneidkopf als Kernkomponente eines CSD bestimmt direkt die Baggereffizienz, die Anwendbarkeit auf unterschiedliche geologische Bedingungen und die Betriebssicherheit. iTECH Dredge, ein führender Anbieter von Baggerlösungen, bietet ein vielfältiges Sortiment an Schneidköpfen an, die auf unterschiedliche Projektanforderungen zugeschnitten sind. Dieser Artikel stellt systematisch die wichtigsten Arten von Messerköpfen, ihre strukturellen Merkmale, technischen Unterschiede und praktischen Anwendungen vor und bietet professionelle Einblicke für Ingenieurprojekte.

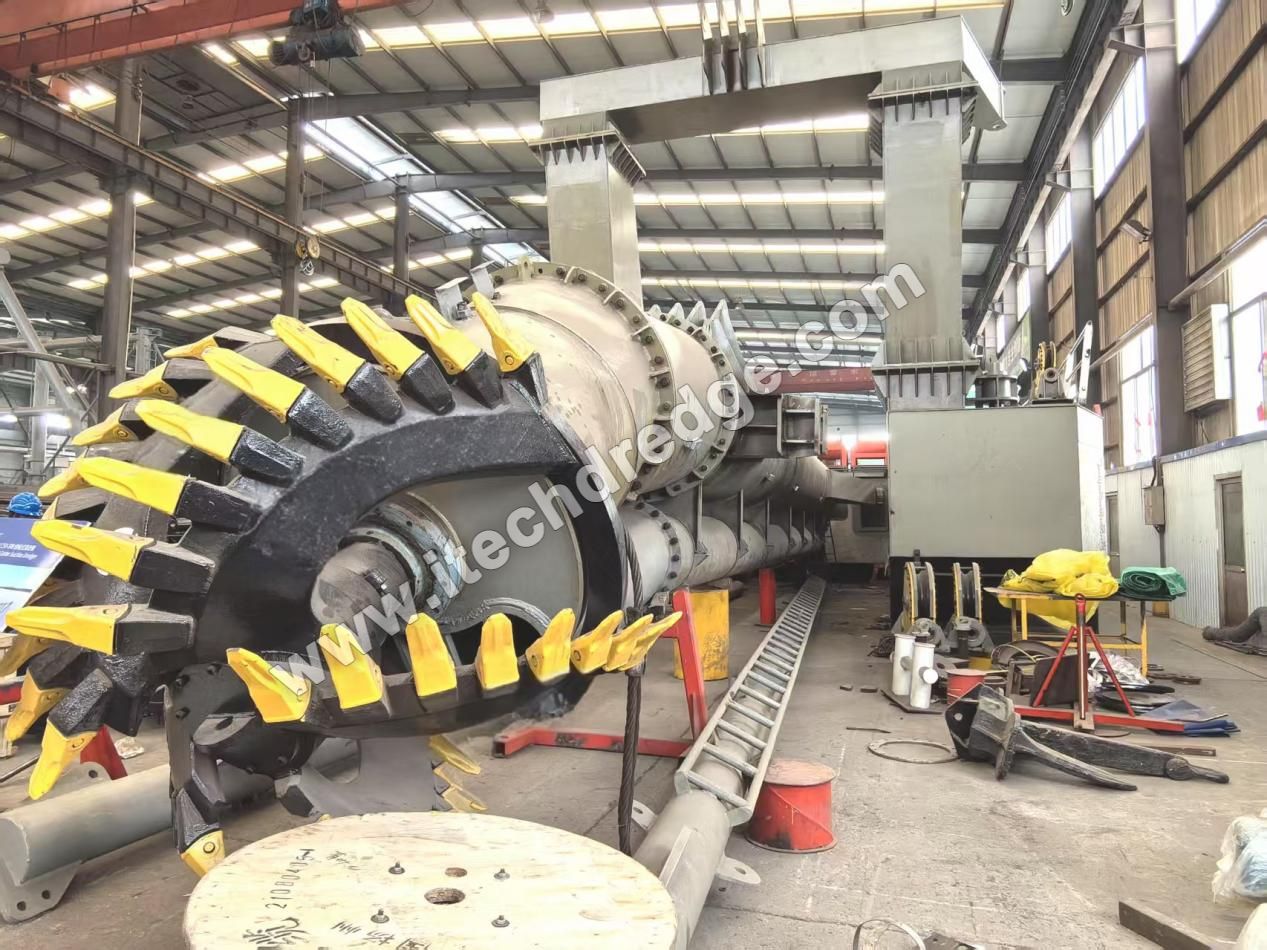

1. Standard-Schleppkopf-Schneidkopf: Vielseitig für weiche Sedimente

Strukturelles Design und Funktionsprinzip

Der Standard-Schleppkopf-Schneidkopf ist der einfachste Typ und zeichnet sich durch ein zylindrisches oder konisches Gehäuse mit gleichmäßig verteilten Schneidzähnen am Umfang aus. Es ist typischerweise mit einem zentralen Sauganschluss ausgestattet, der mit dem Baggerrohr verbunden ist und das Absaugen von Aushubmaterialien durch hydraulischen Druck ermöglicht. Der Standard-Schleppkopf von iTECH Dredge verfügt über ein verschleißfestes Gehäuse aus legiertem Stahl und austauschbare Zähne aus Wolframkarbid, was die Haltbarkeit in weichen bis mittelharten Sedimenten erhöht.

Technische Eigenschaften

· Materialanpassungsfähigkeit: Ideal für weichen Ton, Schluff, feinen Sand und lockere Sedimente mit einer Druckfestigkeit von ≤20 MPa.

· Schneidleistung: Die Drehzahl reicht von 20 bis 40 U/min, geeignet für großflächige Aushubarbeiten mit hohem Durchsatz (bis zu 5.000 m³/h bei großen Modellen).

· Konstruktionsvorteile: Einfache Struktur, geringe Wartungskosten und einfacher Austausch von Verschleißteilen.



Anwendungsszenarien

· Hafen- und Hafenbaggerarbeiten zur Kontrolle der Sedimentablagerung.

· Kanal- und Flusserweiterungsprojekte mit weichen geologischen Bedingungen.

· Umweltbaggerung für Seen und Stauseen, bei denen Präzision und minimale Störungen erforderlich sind.

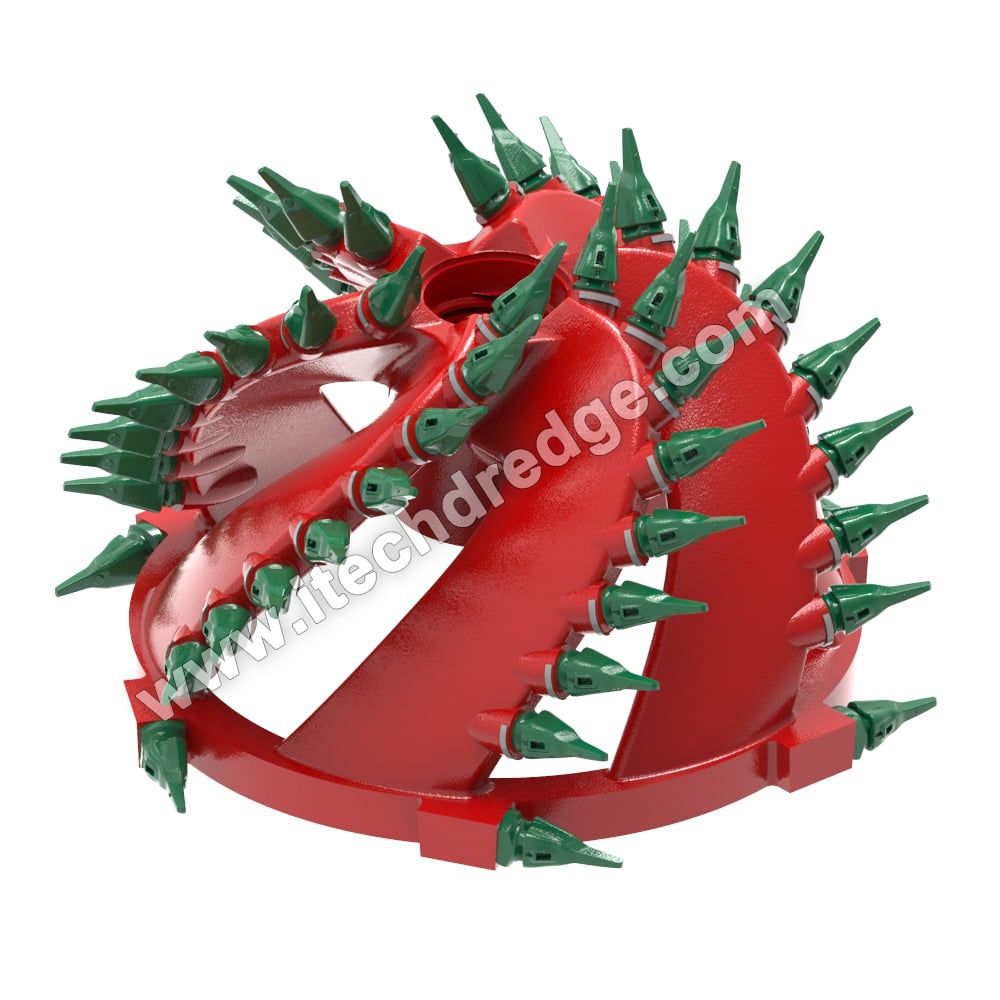

2. Gesteinsfräskopf: Hochleistungslösung für harte Schichten

Strukturelle Innovationen

Im Gegensatz zu herkömmlichen Schleppköpfen zeichnen sich Felsschneidköpfe durch eine robuste Konstruktion mit weniger, aber dickeren Schneidzähnen (z. B. meißelförmige oder kegelförmige Meißel) und verstärkten Schutzplatten aus. Die Gesteinsschneidköpfe von iTECH Dredge verfügen über eine modulare Struktur mit austauschbaren Zahnblöcken und einem hochfesten Manganstahlrahmen, um hohen Aufprallkräften standzuhalten. Einige Modelle sind mit Vorbrechgeräten wie Schlaghämmern oder Strahldüsen ausgestattet, um hartes Gestein vor dem Schneiden zu knacken.

Technische Parameter

· Materialanpassungsfähigkeit: Kann mittelhartes bis hartes Gestein, Beton und verwittertes Grundgestein ausheben (Druckfestigkeit: 20–80 MPa).

· Schneidmechanismus: Niedrigere Drehzahl (10–25 U/min) kombiniert mit höherem Drehmoment, wodurch der Verschleiß verringert und gleichzeitig die Bremsleistung gewährleistet wird.

· Sicherheitsmerkmale: Überlastschutzsysteme und automatische Drehzahlanpassung zur Vermeidung mechanischer Schäden.

Technische Anwendungen

· Tiefwasserhafenbau, der Felsaushub erfordert.

· Kanalbaggerung durch felsige Meeresböden oder Flussbetten.

· Bergbauprojekte für Unterwasser-Mineralvorkommen (z. B. Kies, Eisenerz).

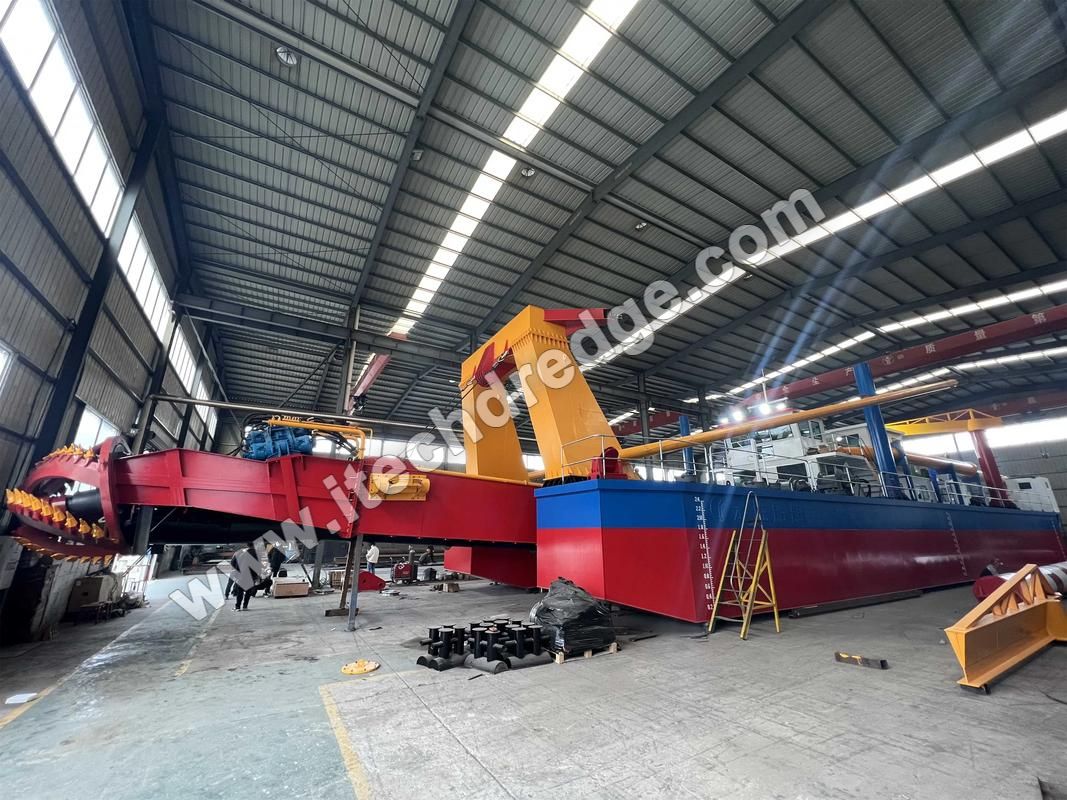

3. Korallenschneiderkopf: Spezialisiert für Meeresökosysteme

Design für ökologischen Schutz

Korallenschneidköpfe wurden unter Berücksichtigung von Umweltaspekten entwickelt und verfügen über eine sanftere Schneidstruktur, um Schäden an Korallenriffen und Meereslebewesen zu minimieren. Das Modell von iTECH Dredge verwendet stumpfe Zähne und ein langsames Rotationsdesign (15–30 U/min), kombiniert mit einer Saugöffnung mit Schutzgitter, um große Ablagerungen zu filtern. Die Schale ist mit korrosionsbeständigen Materialien beschichtet, die für Meerwasserumgebungen geeignet sind.

Hauptunterscheidungsmerkmale

· Ökologische Eigenschaften: Reduziert die Korallenfragmentierung und Sedimentdiffusion und erfüllt so strenge Umweltschutzbestimmungen.

· Materialeignung: Wirksam für Korallenschutt, Kalkstein und Meeressedimente mit eingebetteten Korallenstrukturen.

· Präzisionssteuerung: Hydraulische Feinabstimmungssysteme ermöglichen präzise Aushubarbeiten in sensiblen Meeresgebieten.

Typische Projekte

· Küstenschutzarbeiten in Korallenriffgebieten.

· Baggerarbeiten für Meeresenergieprojekte (z. B. Offshore-Windparks).

· Wiederherstellung geschädigter Korallenökosysteme durch kontrollierte Sedimententfernung.

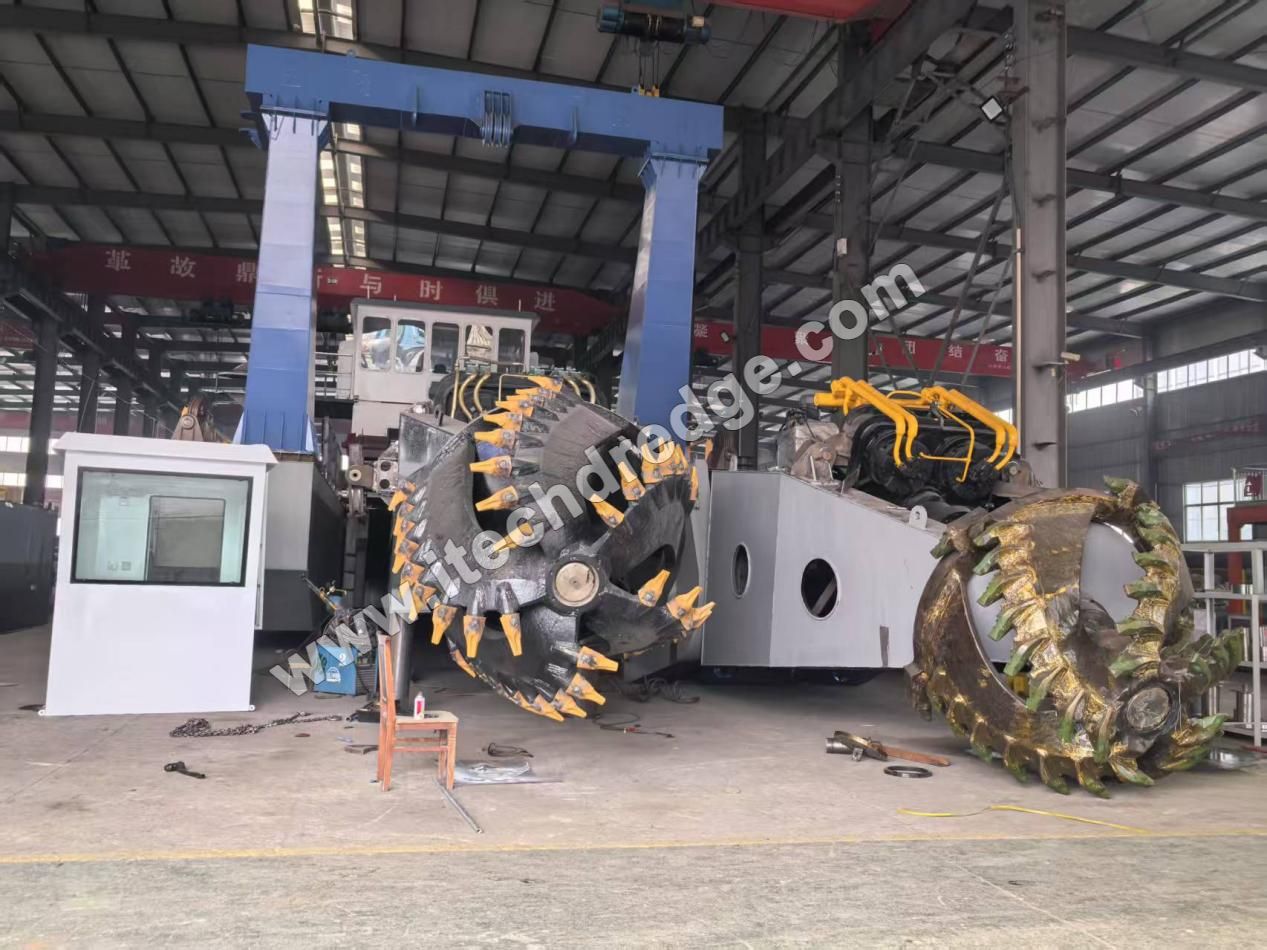

4. Diamantdraht-Schneidkopf: Hochpräzises Schneiden für komplexe Umgebungen

Fortschrittliche Schneidtechnologie

Der Diamantdraht-Schneidkopf stellt einen Durchbruch in der Präzisionsbaggerung dar, da ein diamantbeschichtetes Drahtseil, das von einem Rotationsmechanismus angetrieben wird, harte Materialien durchschneidet. Die Innovation von iTECH Dredge integriert ein Spannungskontrollsystem und eine automatische Drahtaustauschtechnologie, wodurch die Effizienz verbessert und Ausfallzeiten reduziert werden. Dieser Typ eignet sich besonders für Projekte, die minimale Vibrationen und eine präzise Formgebung erfordern.

Technische Vorteile

· Schnittpräzision: Kann glatte vertikale oder gekrümmte Oberflächen mit einem Schnittfehler von ≤5 cm formen.

· Materialbereich: Wirksam für Hartgestein, Stahlbeton und Unterwasserstrukturen (Druckfestigkeit: ≤150 MPa).

· Betrieb mit geringen Auswirkungen: Reduziert Lärm und Vibrationen und eignet sich daher für städtische Projekte am Wasser.

Anwendungsfelder

· Unterwasser-Pipeline- und Kabelgrabenaushub.

· Abriss versunkener Schiffe oder Unterwasserstrukturen.

· Bau präziser Wasserbauwerke (z. B. Hafenfundamente).

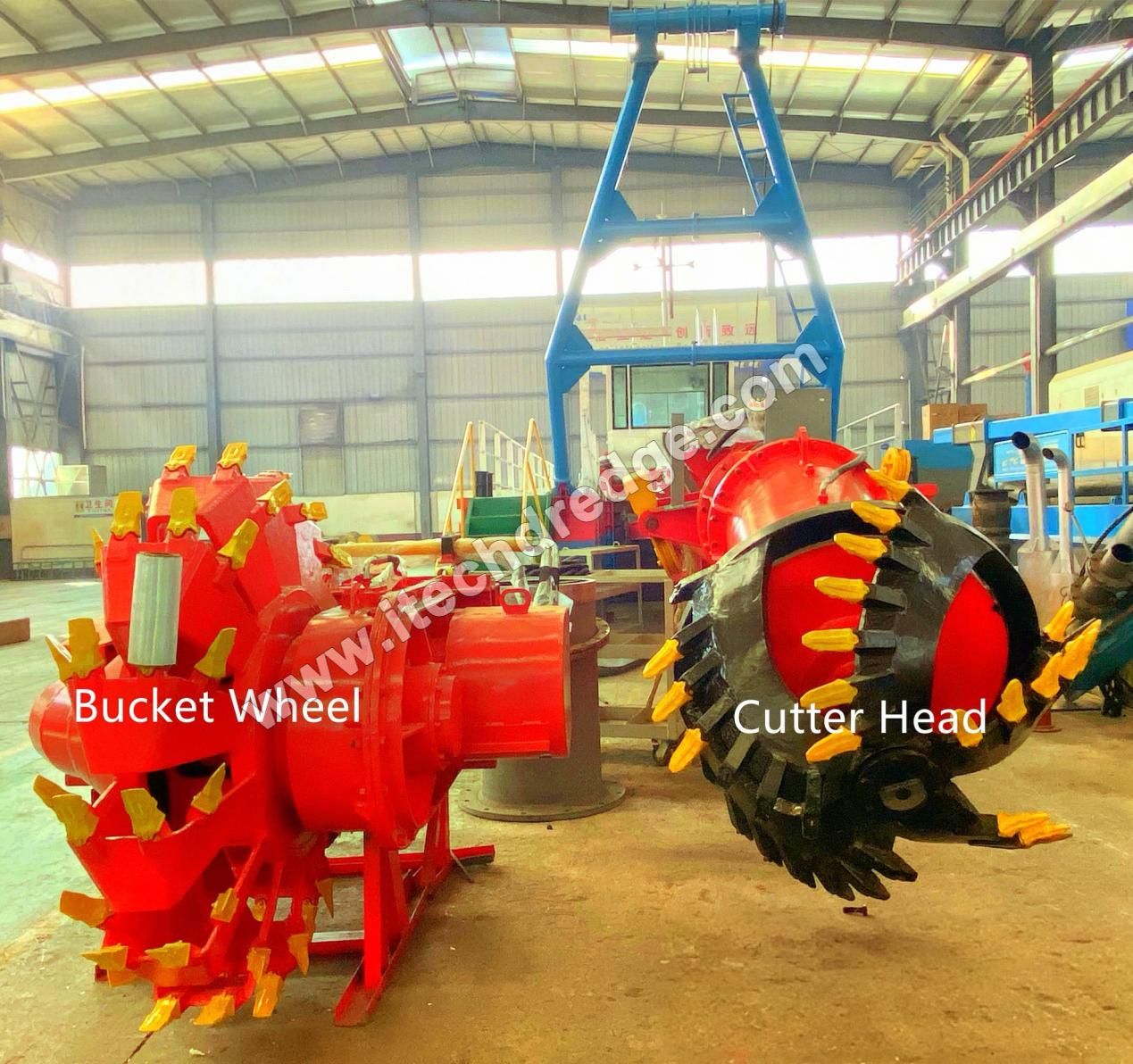

5. Schaufelrad-Schneidkopf: Lösung mit hohem Durchsatz für große Projekte

Mechanismus und Struktur

Der Schaufelrad-Schneidkopf verfügt über ein rotierendes Rad mit mehreren Baggerschaufeln, ähnlich einem Schaufelradbagger. Das Design von iTECH Dredge optimiert die Schaufelgeometrie und den Schaufelabstand, um die Materialaufnahme zu maximieren, mit einer Durchsatzkapazität von bis zu 10.000 m³/h für supergroße Modelle. Der Antrieb des Rades erfolgt über ein drehmomentstarkes Hydrauliksystem, das für den Dauerbetrieb bei Großprojekten geeignet ist.

Leistungsmerkmale

· Produktivität: Ideal für den großvolumigen Aushub von lockerem bis mittelhartem Material (z. B. Sand, Kies und weicher Ton).

· Betriebseffizienz: Reduziert die Zykluszeit durch kontinuierliche Materialbeladung, geeignet für den 24/7-Betrieb.

· Wartungsdesign: Modulare Schaufelsysteme ermöglichen einen schnellen Austausch und reduzieren Ausfallzeiten.

Großprojekte

· Landgewinnung für Industrieparks oder Stadterweiterung.

· Vertiefung wichtiger Schifffahrtskanäle (z. B. internationale Meerengen).

· Abbau von Offshore-Sand- und Kiesvorkommen für Baumaterialien.



6. Spezialisierte Schneidköpfe für einzigartige Herausforderungen

6.1 Eisbeständiger Schneidkopf

Dieser Typ wurde für Projekte in Polar- oder Kaltregionen entwickelt und verfügt über eine verstärkte Stahlkonstruktion und Frostschutzbeschichtungen. Das Modell von iTECH Dredge verfügt über einen Mechanismus zum Brechen der Eisbildung und Heizsysteme, um die Ansammlung von Eis zu verhindern und den Betrieb bei Wassertemperaturen von bis zu -30 °C sicherzustellen.

6.2 Explosionsgeschützter Schneidkopf

Für gefährliche Umgebungen (z. B. Beseitigung von Ölverschmutzungen oder Bereiche mit brennbaren Sedimenten) verwendet dieser Schneidkopf antistatische Materialien und explosionsgeschützte Hydraulikkomponenten und erfüllt internationale Sicherheitsstandards (z. B. ATEX/IECEx).

6.3 Ferngesteuerter Schneidkopf

Dieser Typ wird in Hochrisikogebieten eingesetzt (z. B. kontaminierte Sedimente oder Tiefwassereinsätze) und wird über Fernbedienung oder autonome Systeme gesteuert, wodurch die Gefährdung des Menschen minimiert wird. iTECH Dredge integriert KI-gestützte Sensoren für Echtzeit-Zustandsüberwachung und automatische Anpassung.

Vergleich der Schneidkopftypen (iTECH Dredge-Modelle)

Schneidkopftyp	Materialdruckfestigkeit	Drehzahl	Typischer Durchsatz	Schlüsselanwendungen
Standard-Draghead	≤20 MPa	20–40 U/min	1.000–5.000 m³/h	Weiche Sedimentbaggerung, Umweltprojekte
Felsschneiderkopf	20–80 MPa	10–25 U/min	800–3.000 m³/h	Hartgesteinsaushub, Hafenbau
Korallenschneiderkopf	10–30 MPa (Korallenschutt)	15–30 U/min	500–2.000 m³/h	Meeresökologische Projekte, Korallenriffgebiete
Diamantdrahtschneiderkopf	≤150 MPa	5–15 U/min	300–1.500 m³/h	Präzisionsschneiden, Unterwasserstrukturen
Schaufelrad-Schneidkopf	≤30 MPa	8–15 U/min	5.000–10.000 m³/h	Großflächige Landgewinnung, Kanalvertiefung

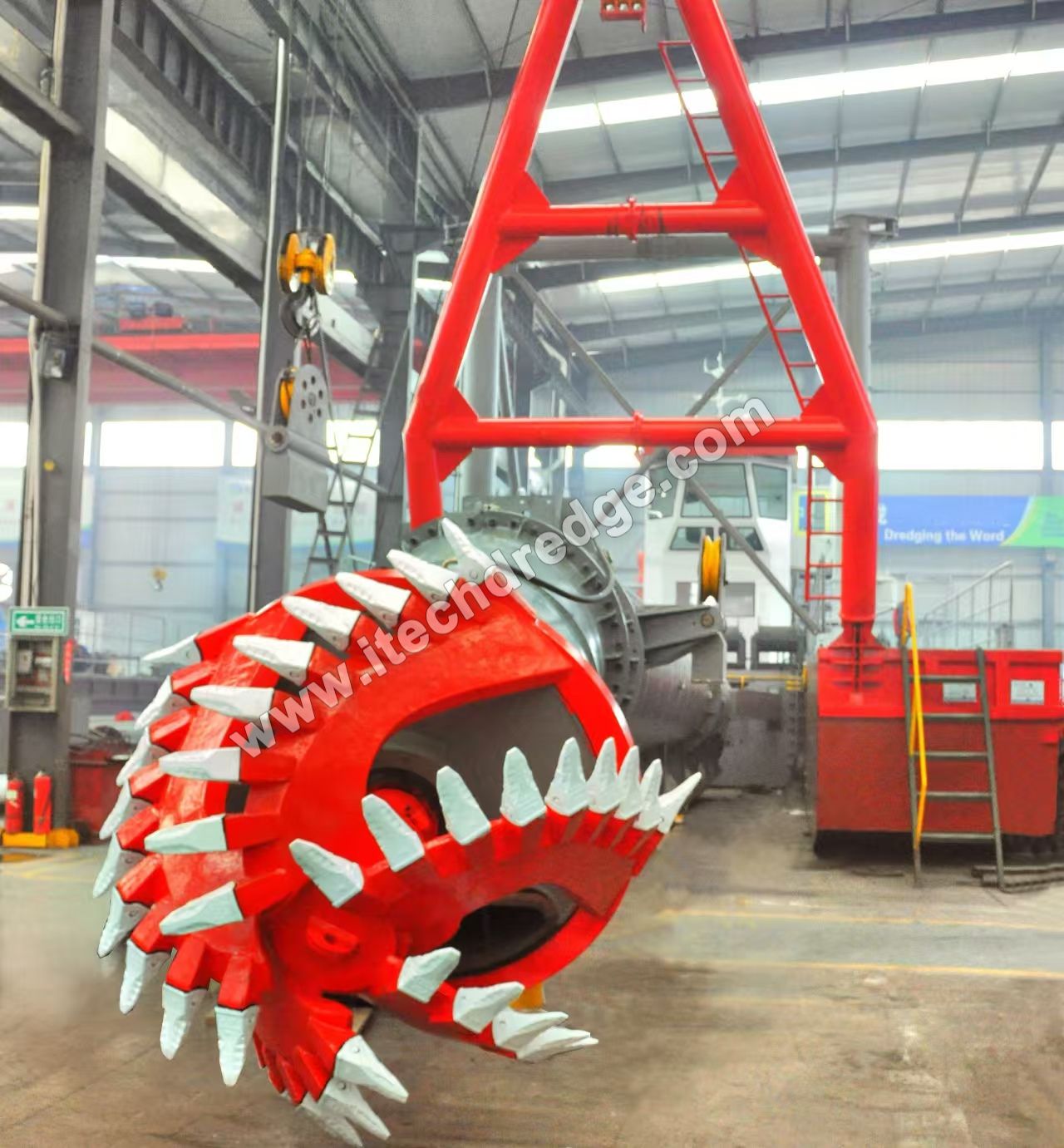

Auswahlrichtlinien für Messerköpfe

Geologische Analyse:
Führen Sie eine gründliche Standortuntersuchung durch, um Sedimenttyp, Härte und Partikelgröße zu bestimmen. Beispielsweise sind Felsfräsköpfe für Projekte im Grundgestein unverzichtbar, während für Schlick handelsübliche Schleppköpfe ausreichen.

Projektumfang und Ziele:

· Großflächige Landgewinnung: Schaufelradfräsköpfe für hohen Durchsatz.

· Städtische Projekte am Wasser: Diamantdraht-Schneidköpfe für Präzision und geringe Auswirkungen.

Umweltaspekte:
In ökologisch sensiblen Gebieten sollten Korallenschneidköpfe oder ferngesteuerte Modelle Vorrang haben, um Umweltschäden zu minimieren.

Betriebseffizienz und Kosten:
Bringen Sie die Anfangsinvestition mit den Wartungskosten in Einklang. Gesteinsfräsköpfe sind zwar teuer, bieten aber eine höhere Effizienz in harten Schichten und verkürzen so die Gesamtdauer des Projekts.



iTECH Dredge: Innovations- und Serviceunterstützung

iTECH Dredge kombiniert jahrzehntelange Ingenieurserfahrung mit modernster Technologie und bietet maßgeschneiderte Schneidkopflösungen für globale Projekte. Unser Forschungs- und Entwicklungsteam verbessert die Schneidkopfkonstruktionen kontinuierlich durch Finite-Elemente-Analyse (FEA) und Feldtests und gewährleistet so eine optimale Leistung in anspruchsvollen Umgebungen. Darüber hinaus bieten wir umfassende After-Sales-Services, einschließlich Ersatzteilversorgung, technischer Schulung und Wartung vor Ort, um die Betriebszeit der Geräte zu maximieren.

Die Vielfalt der Schneidköpfe für Schneidsaugbagger spiegelt das Engagement der Branche bei der Bewältigung komplexer technischer Herausforderungen wider. Von Standardschleppköpfen für alltägliche Baggerarbeiten bis hin zu Diamantdrahtschneidköpfen für Präzisionsarbeiten verkörpert jeder Typ spezifische technische Innovationen. Die umfassende Produktlinie von iTECH Dredge stellt sicher, dass Kunden auf den am besten geeigneten Schneidkopf für ihre Projekte zugreifen können und dabei Effizienz, Kosten und Umweltverantwortung in Einklang bringen. Da sich die Anforderungen an die globale Infrastruktur weiterentwickeln, wird die kontinuierliche Innovation der Schneidkopftechnologie weiterhin von entscheidender Bedeutung für die Weiterentwicklung des Wasserbaus sein.
