Les dragueurs d'aspiration des couettes sont essentiels dans divers projets de dragage, du maintien des voies navigables à la remise en état des terres. L'un des aspects les plus cruciaux de ces machines puissantes est leur vitesse de décharge de sédiments, ce qui affecte directement l'efficacité du projet et le coût. Dans cet article, apporté par ITETh Dredge, nous nous plongerons dans les facteurs déterminant la vitesse de décharge d'un drague d'aspiration de coupe, comment le calculer et comment sélectionner le bon drague pour vos besoins spécifiques.

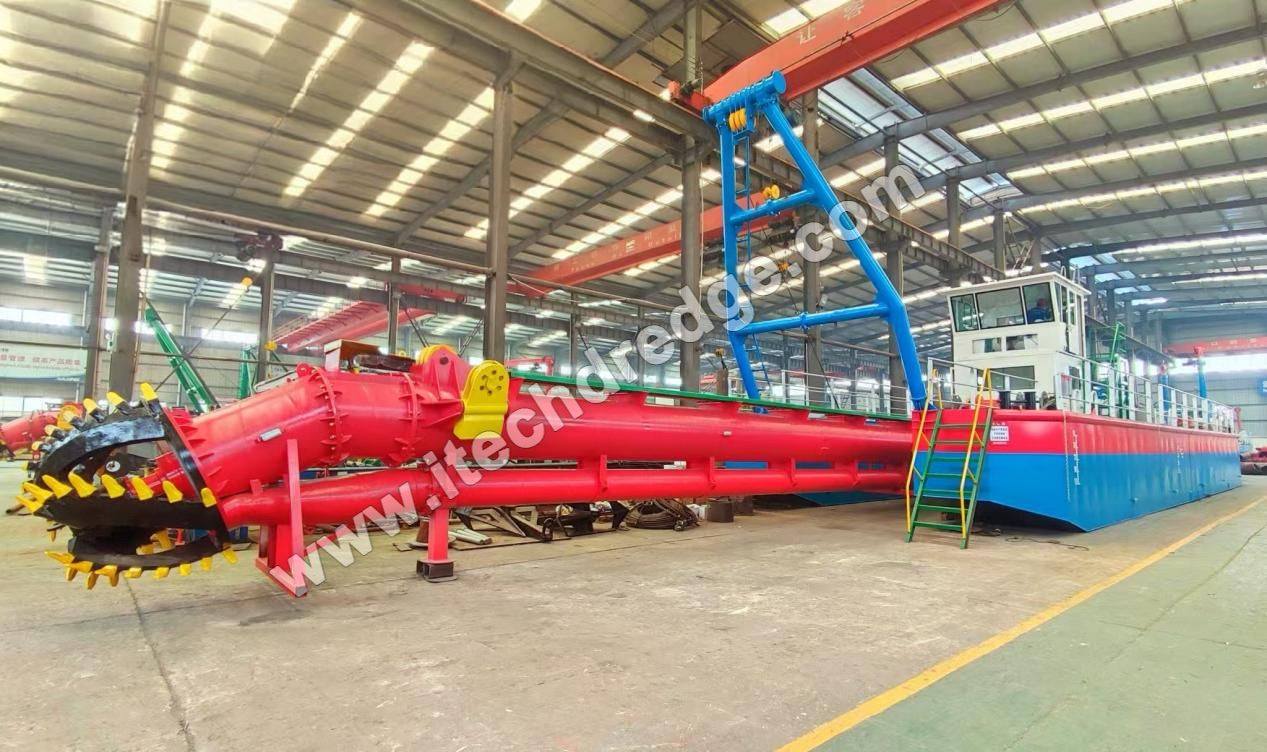

Une drague d'aspiration coulée fonctionne en utilisant une tête de coupe rotative pour briser les sédiments au fond d'un plan d'eau. Les sédiments desserrés, mélangés à l'eau, forme une suspension. Cette suspension est ensuite aspirée par une pompe puissante et transportée à travers des pipelines vers une zone d'élimination désignée. La vitesse de décharge des sédiments dépend de plusieurs facteurs, notamment la conception du drague, le type de sédiments dragués et les conditions opérationnelles.

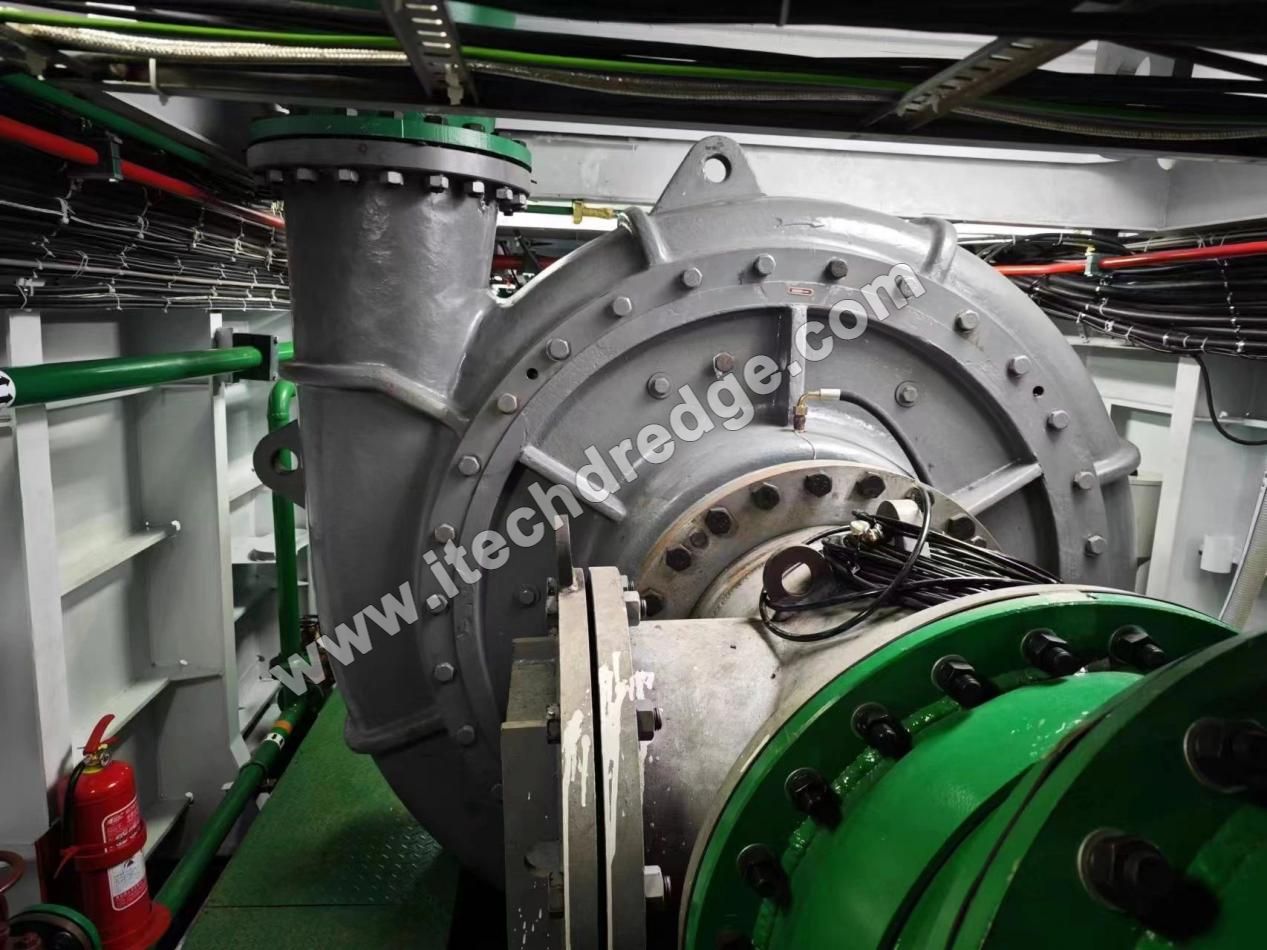

1. Capacité de la pompe: La pompe sur une drague d'aspiration de coupe est responsable du déplacement de la suspension de sédiments - chargée. La capacité de la pompe est généralement mesurée en mètres cubes par heure (m³ / h). Par exemple, une drague d'aspiration de coupe moyenne peut avoir une capacité de pompe de 2000 à 5000 m³ / h. Une drague plus grande et plus puissante pourrait avoir une capacité supérieure à 10 000 m³ / h. La capacité de la pompe est déterminée par sa conception, sa puissance de sortie et le diamètre des tuyaux d'aspiration et de décharge.
2. Concentration de suspension: La proportion de sédiments dans la suspension, connue sous le nom de concentration de suspension, est un facteur critique. Il est généralement exprimé en pourcentage. Dans les sédiments mous comme le sable fin ou le limon, la concentration de suspension peut être relativement élevée, peut-être environ 20 à 30% en volume. Des matériaux plus durs et plus grossiers comme le gravier ou les fragments de roche entraîneront une concentration de suspension plus faible, peut-être 5 à 15%. La formule pour calculer le volume de sédiments déchargées par heure (vs) est vs = VP × C, où VP est la capacité de la pompe en m³ / h et c est la concentration de lisier comme décimale. Par exemple, si un drague a une capacité de pompe de 3000 m³ / h et une concentration de suspension de 20% (ou 0,2), le volume de sédiments déchargées par heure est de 3000 × 0,2 = 600 m³ / h.
3. Profondeur et largeur de dragage: la profondeur et la largeur de la zone de dragage influencent également la vitesse de décharge. Une opération de dragage plus profonde et plus large permet à la tête de coupe d'accéder à plus de sédiments à la fois. Si un drague est conçu pour draguer jusqu'à une profondeur de 10 à 20 mètres et a une largeur de tête de coupe de 3 à 5 mètres, il peut éliminer une quantité importante de sédiments dans chaque col. La relation entre la profondeur de dragage (d), la largeur (w) et la zone transversale de la section dragée (a) est a = d × w. Plus la zone transversale est grande, plus les sédiments peuvent être desserrés et potentiellement déchargés par unité de temps.

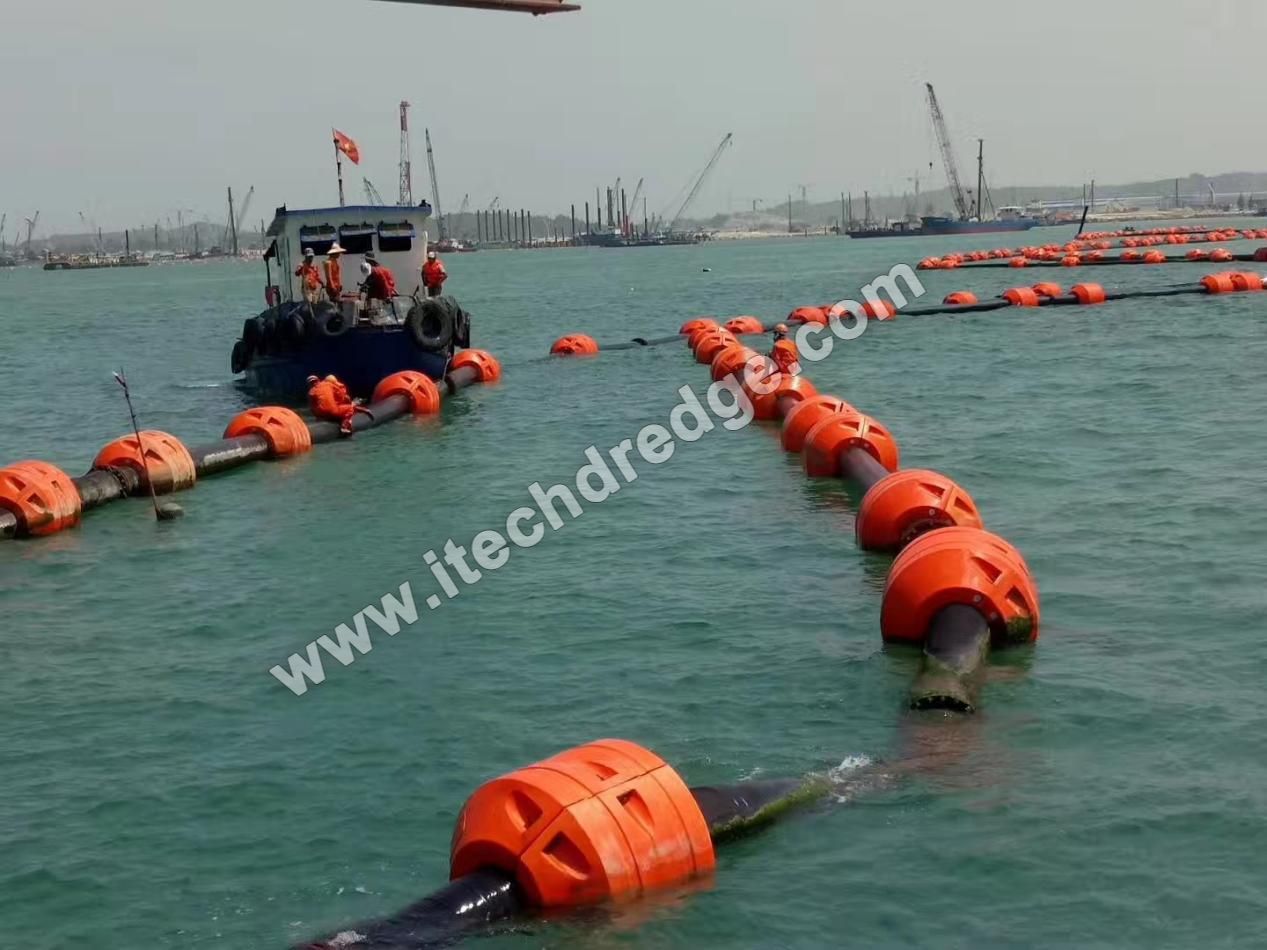

1. Longueur et diamètre: La longueur du pipeline par lequel la suspension est transportée affecte la vitesse de décharge. Les pipelines plus longs créent plus de frottement, réduisant le débit de la suspension. Par exemple, un pipeline de 1000 mètres de long aura un impact plus important sur la vitesse de décharge par rapport à un pipeline de 200 mètres. Le diamètre du pipeline est également important. Un pipeline de plus grand diamètre permet un débit plus élevé. Un pipeline de 600 millimètres de diamètre peut transporter plus de suspension qu'un pipeline de 300 millimètres de diamètre, tous les autres facteurs étant égaux. La relation entre la longueur du pipeline (L), le diamètre (D) et le débit (Q) est complexe et peut être décrite par l'équation de Darcy - Weisbach pour le flux de fluide dans les tuyaux, qui prend en compte des facteurs tels que le facteur de friction, la densité du fluide et la viscosité. Dans le contexte de l'écoulement de la suspension, à mesure que la longueur du pipeline augmente, la pompe doit travailler plus dur pour surmonter la friction, ce qui peut réduire la capacité effective de la pompe et donc la vitesse de décharge des sédiments.

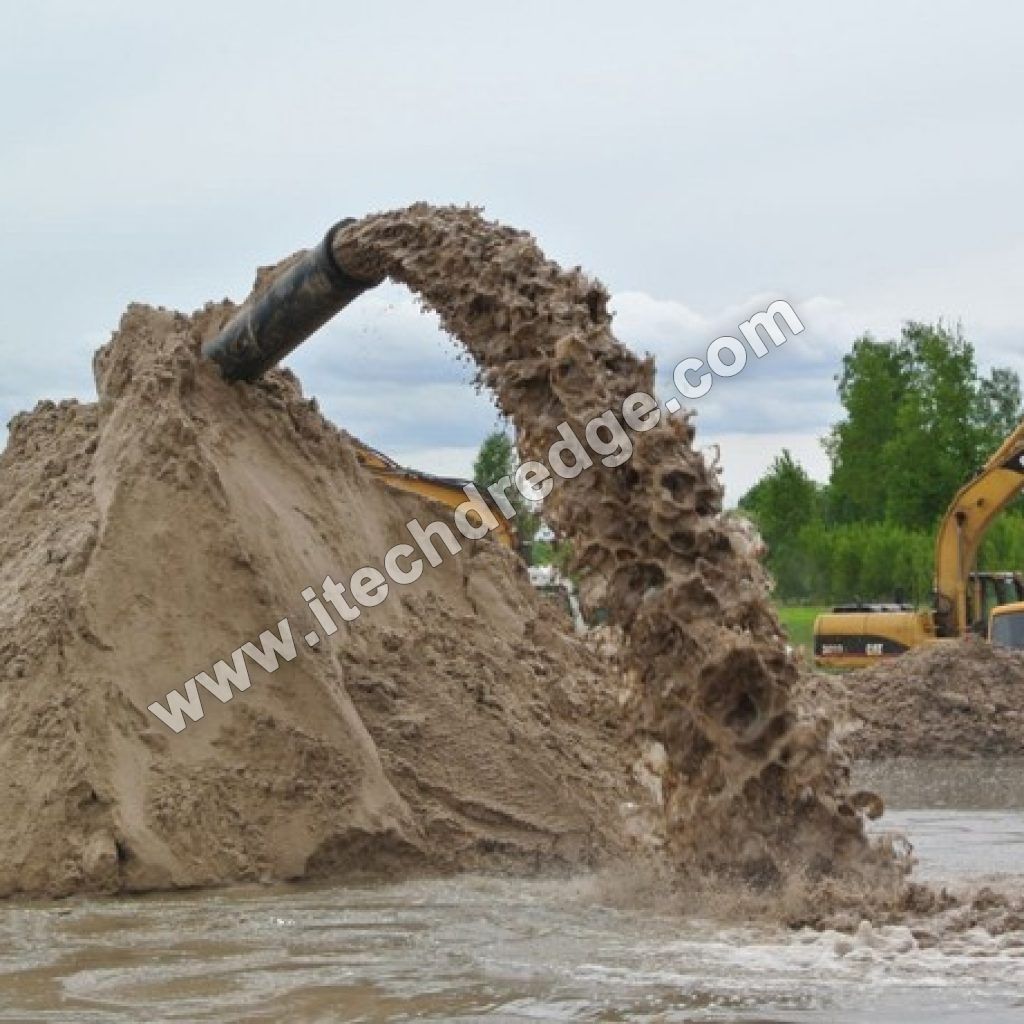

1. Sédiments doux: Si vous avez affaire à des sédiments doux tels que le limon, l'argile ou le sable fin, vous pouvez opter pour un drague d'aspiration de coupe avec une puissance de tête de coupe relativement plus petite. Ces types de sédiments sont plus faciles à rompre et le drague peut atteindre une concentration de suspension plus élevée. Un drague avec une puissance de tête de coupe de 500 à 1000 kW pourrait être suffisant pour le dragage des sédiments doux dans de nombreux cas. La pompe sur un tel drague doit être optimisée pour manipuler la suspension de concentration plus élevée, ce qui peut entraîner une vitesse de décharge de sédiments plus élevée.
2. Sédiments durs et grossiers: Lorsque les matériaux durs du dragage comme le gravier, les pavés ou même la roche, vous avez besoin d'un drague d'aspiration de coupe avec une tête de coupe plus puissante. Les dragues avec des puissances de tête de coupe de 2000 à 4000 kW ou plus conviennent à de telles applications. Ces têtes de coupe puissantes peuvent diviser les sédiments durs en morceaux plus petits, permettant un pompage efficace. Cependant, en raison de la nature du matériau, la concentration de suspension sera plus faible et la pompe doit être capable de gérer un plus grand volume de mélange d'eau à sédiments.

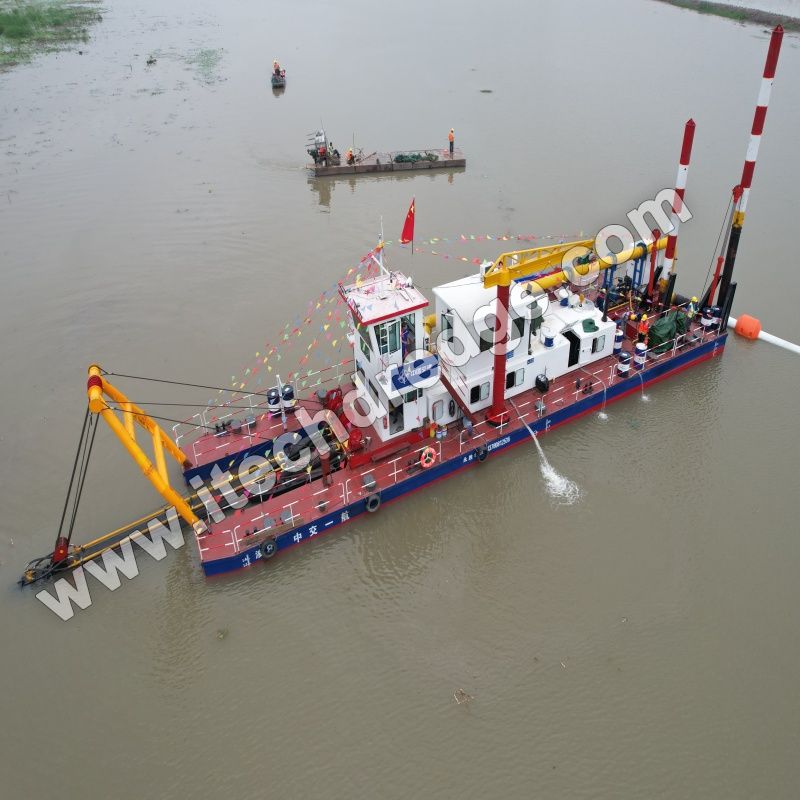

1. Projets à petite échelle: Pour les projets de dragage à petite échelle, tels que le nettoyage d'un petit étang ou d'un canal étroit, un drague d'aspiration compacte avec une capacité de pompe plus faible, disons 500 à 1500 m³ / h, pourraient être suffisants. Ces dragues plus petites sont plus maniables et coûteuses - efficaces pour les projets avec des volumes de dragage limités. Ils peuvent toujours atteindre une vitesse de décharge de sédiments raisonnable dans le contexte de l'opération à petite échelle.
2. Projets à grande échelle: Dans les projets à grande échelle comme l'expansion des ports ou la récompense majeure des terres, les dragueurs d'aspiration de grande capacité sont essentiels. Ces dragues peuvent avoir des capacités de pompe de 5000 m³ / h ou des têtes de coupe plus élevées et puissantes. Ils sont conçus pour fonctionner en continu pendant de longues périodes, déchargeant rapidement un grand volume de sédiments. Par exemple, dans un projet de récupération des terres à grande échelle, un drague avec une capacité de pompe de 8000 m³ / h et une tête de coupe à haute efficacité peuvent accélérer considérablement le processus en déchargeant une quantité substantielle de sédiments par heure.

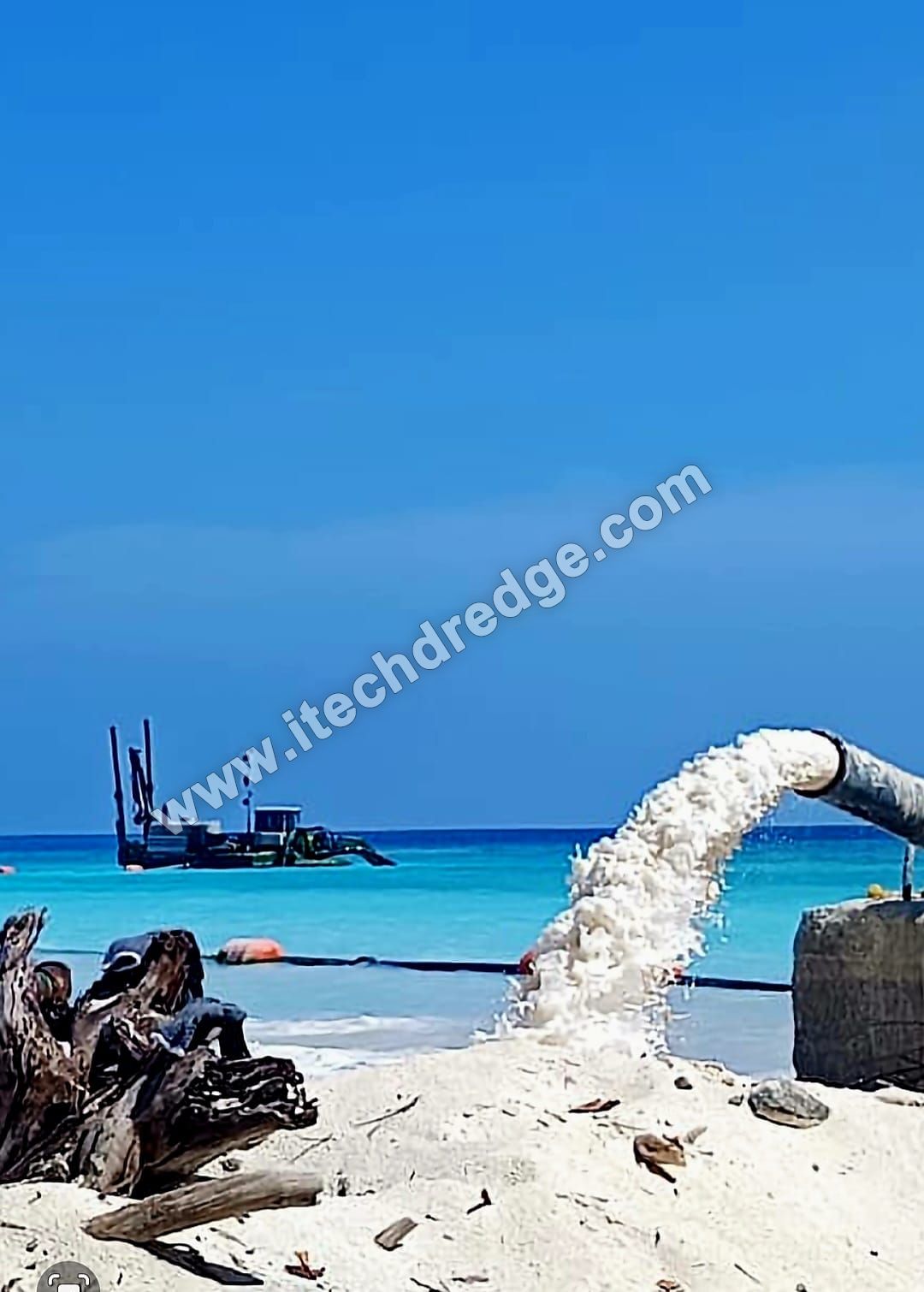

1. Profondeur de l'eau et turbulence: si le dragage a lieu en eau profonde ou dans une zone avec de forts courants d'eau et des turbulences, le drague doit être conçu pour fonctionner dans de telles conditions. Un drague avec une conception de coque stable et des systèmes de positionnement avancé pourra maintenir sa position et se draguer efficacement. Dans les opérations en profondeur de l'eau, le pipeline peut avoir besoin d'être plus long, ce qui peut avoir un impact sur la vitesse de décharge. Cependant, les dragues modernes sont équipées de pompes à puissance élevées pour compenser l'augmentation de la résistance au pipeline.
2. Contraintes environnementales: Dans les zones sensibles à l'environnement, le drague doit être conçu pour minimiser l'impact sur l'écosystème. Cela peut impliquer d'utiliser un équipement spécialisé pour réduire les déversements de sédiments pendant le transport et la décharge. Certains draguers sont équipés de systèmes de contrôle des sédiments qui peuvent aider à maintenir une concentration cohérente de suspension et s'assurer que les sédiments sont déchargés de manière contrôlée, sans affecter négativement l'environnement environnant.
En considérant soigneusement les facteurs ci-dessus et en sélectionnant le drague d'aspiration à droite pour votre projet, vous pouvez atteindre des vitesses de décharge de sédiments élevées. Par exemple, dans un projet bien planifié avec des sédiments souples, un drague d'aspiration de coupe correctement sélectionné avec une capacité de pompe de 4000 m³ / h et une concentration de suspension de 25% peuvent décharger 1000 m³ de sédiments par heure. Dans un projet de dragage à grande échelle avec des sédiments durs, une puissante drague avec une capacité de pompe de 6000 m³ / h et une concentration de suspension de 15% peuvent toujours décharger 900 m³ de sédiments par heure.
Chez Itech Dredge, nous comprenons l'importance de la vitesse de décharge des sédiments dans vos projets de dragage. Notre équipe d'experts peut vous aider à sélectionner le drague d'aspiration de coupe le plus approprié, en tenant compte de tous les facteurs pertinents. Avec notre équipement de dragage de haute qualité et notre support technique, vous pouvez assurer des opérations de dragage efficaces et réussies, en répondant aux délais de votre projet et aux exigences budgétaires. Qu'il s'agisse d'un projet local à petite échelle ou d'une entreprise internationale à grande échelle, Itech Dredge a les solutions pour optimiser votre processus de décharge de sédiments.
Référence
Manuel technique ITECH (2025). 'À quelle vitesse un coupeur peut-il faire la décharge de dragueur sédiment? ' Peut-il
Central Dredging Association (2005). 'Chapitre 3: Dredger d'aspiration de coupe '
Royal IHC (2025). 'Dredger d'aspiration de la trémie | Disponibilité immédiate | Dredgers IHC '
Association internationale des sociétés de dragage (2016). 'Faits sur: Dredgerr ' d'aspiration des couetter '
Science Direct (2024). 'Impact des paramètres opérationnels sur la génération de turbidité dans le dragage d'aspiration de coupe: aperçu d'un modèle numérique et analyse de sensibilité '
