کٹر سکشن ڈریجر CSD650 -25M

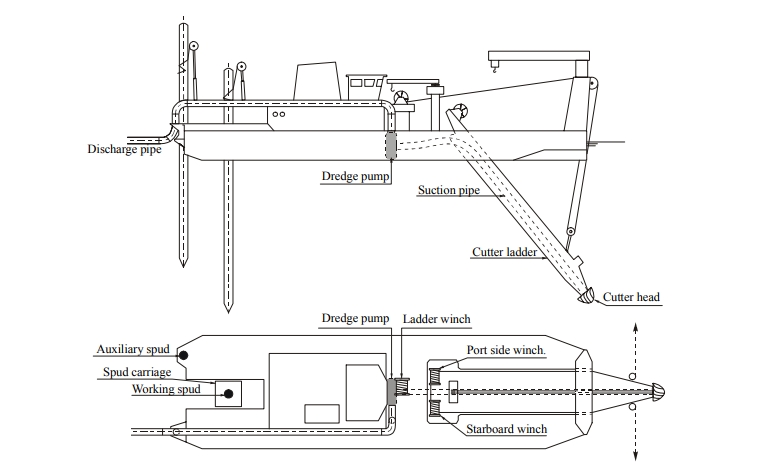

کٹر سکشن ڈریجر کیا ہے؟

کٹر سکشن ڈریجر برتن کے سامنے گھومنے والے کٹر سر کے ساتھ ڈریجنگ کا ایک قسم ہے ، ڈریجنگ آپریشن کے دوران ورکنگ سائٹ پر پوزیشن کے ل sp اسپڈس اور اینکر تاروں کا استعمال کرکے ، اور کٹر سکشن ڈریجر ڈریجنگ گندگی ، مٹی ، چٹان ، ریت وغیرہ کے لئے انتہائی استعمال ہوتا ہے۔

اس سے قطع نظر کہ کٹر سکشن ڈریجر کیسے کام کرتا ہے؟ کٹر سکشن ڈریجر کا کام کرنے والا اصول یہ ہے کہ مٹی کو توڑنے اور توڑنے کے لئے گھومنے والے کٹر سر کا استعمال کریں ، جو سکشن ڈریجر کے سامنے لگایا گیا ہے ، اور ٹھوس کو کسی خاص فاصلے تک پائپ کرنے کے لئے دباؤ والے ڈریج پمپ کا استعمال کریں۔

کٹر سکشن ڈریجر CSD650 -25M

کٹر سکشن ڈریجر CSD650 ایک 26 انچ ڈریجر کا سامان ہے جس کی گنجائش مرکب میں 7000 مکعب میٹر فی گھنٹہ ہے ، جو پائپ کے 26 انچ خارج ہونے والے قطر کو جوڑتا ہے۔ سی ایس ڈی کے معنی کا مطلب ہے کٹر سکشن ڈریجر ، 650 ڈریجر ڈسچارج پائپ کا اندرونی قطر ہے ، اور -25M کا مطلب ہے کہ ڈریجنگ سکشن کی گہرائی 25 میٹر تک پہنچ سکتی ہے۔

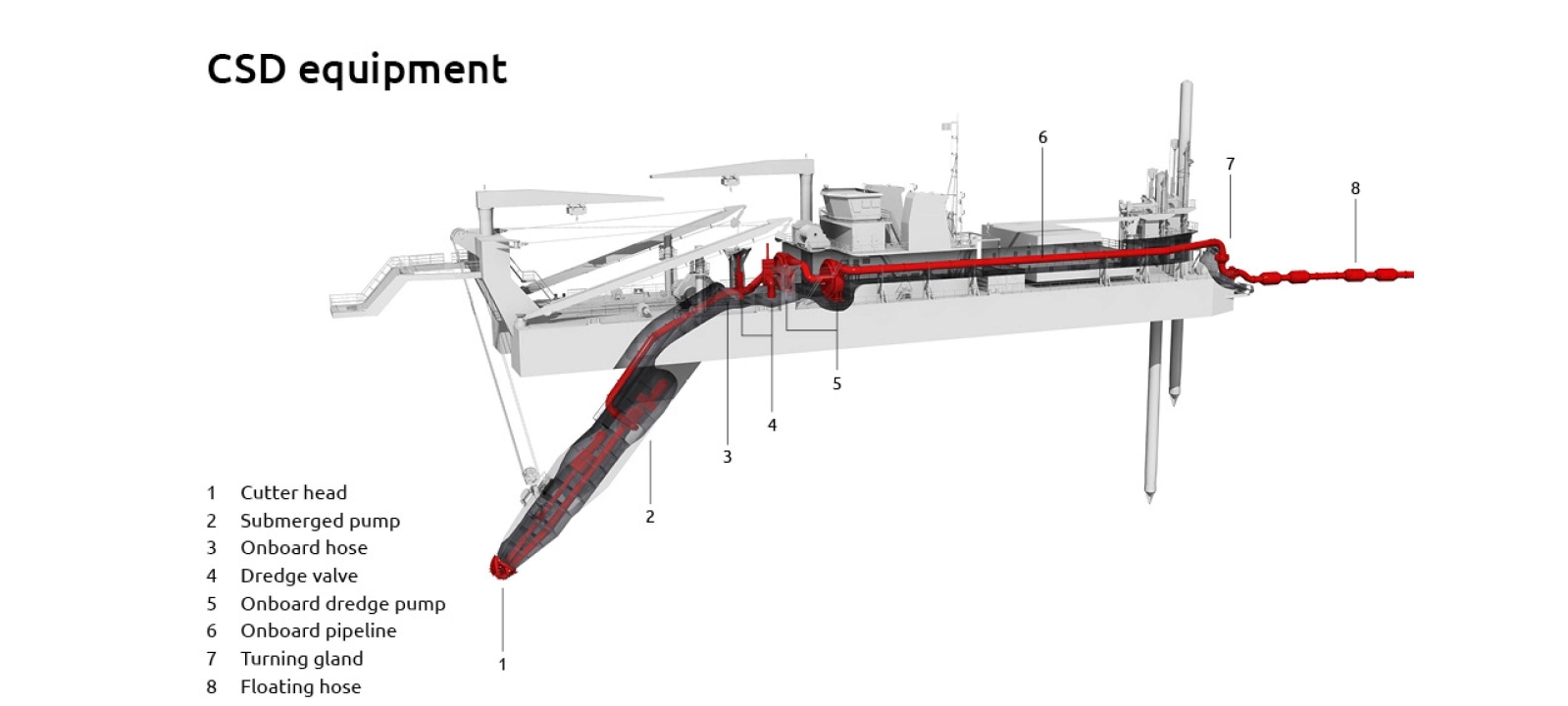

تاہم ، معیاری کٹر سکشن ڈریجر CSD650 کے ساتھ موازنہ کرتے ہوئے ، -25 میٹر کٹر سکشن ڈریجر 650 زیادہ گہرے کام کرنے والے ماحول میں کام کر رہا ہے ، جہاں سیڑھی ڈریج پمپ کی ضرورت ہے۔ سیڑھی کے ڈریج پمپ کو بھی آبدوش ڈریج پمپ سیڑھی پر لگایا گیا ہے ، جہاں آبدوز ڈریج پمپ پانی میں کام کرے گا ، ریت کو چھوئے گا اور براہ راست سائیڈ ، یہ ڈریجر کٹر کے سر کے قریب لگایا گیا ہے۔

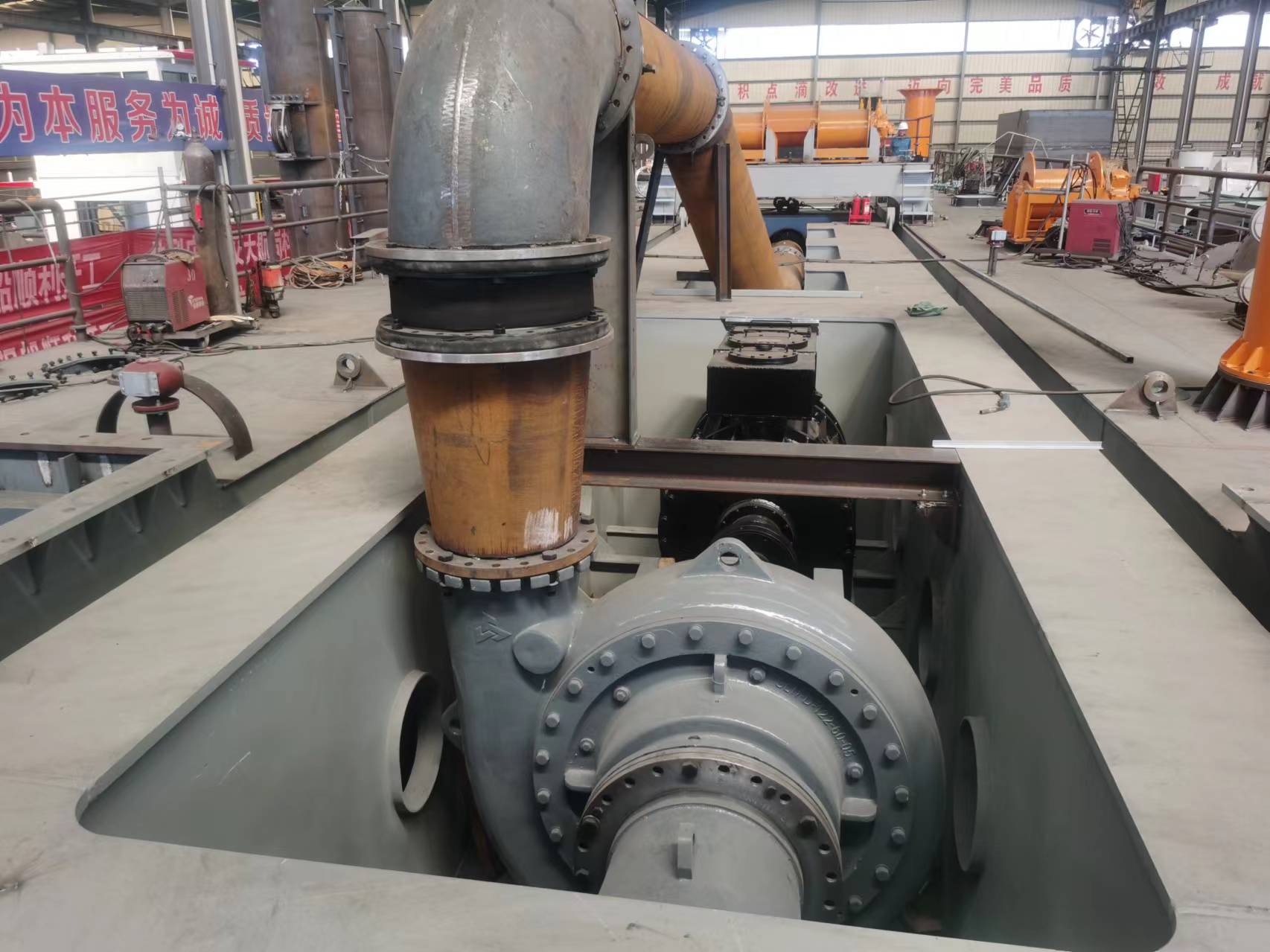

ٹرانسفر کے فاصلے کے مطابق آن بورڈ ڈریج پمپ کی بھی ضرورت ہوسکتی ہے ، آبدوز ڈریج پمپ عام طور پر مختصر فاصلے کے لئے استعمال ہوتا ہے ، جبکہ اس کے علاوہ بورڈ بورڈ ڈریج پمپ بوسٹر پمپ اسٹیشن کے طور پر زیادہ دباؤ ڈال سکتا ہے۔

-25 میٹر کٹر سکشن کے لئے بھی بڑی کٹر ہیڈ سیڑھی ، ونچز ، ڈریجر ہل ، پونٹون ، ہائیڈرولک سسٹم اور انجن کی ضرورت ہوتی ہے۔ تاہم ، سیڑھی ڈریج پمپ کا اطلاق ٹھوس حراستی کی اعلی فیصد بھی کام کر رہا ہے ، جس کا موازنہ معیاری کٹر سکشن ڈریجر سی ایس ڈی 650 کے ساتھ سنگل بورڈ ڈریج پمپ کا استعمال کرکے کیا گیا ہے۔

کٹر سکشن ڈریجر ایپلی کیشن:

کٹر سکشن ڈریجرز سمندری کنارے سے ٹھوس ریت کو کھودنے کے لئے انتہائی استعمال کیا جاتا ہے ، جو ایک قسم کا ڈریجر ہے ، جیسے تمام مختلف قسم کے میٹیریا کو کھود سکتا ہے ، جیسے عمدہ ریت ، میڈیم ریت ، چٹان ، پتھر وغیرہ۔ سی ایس ڈی بڑے ڈریجنگ پروجیکٹس ، بندرگاہوں ، میلوں ، نیویگیشن چینلز ، بندرگاہ کی نشوونما کے منصوبے کے لئے استعمال ہوتے ہیں۔

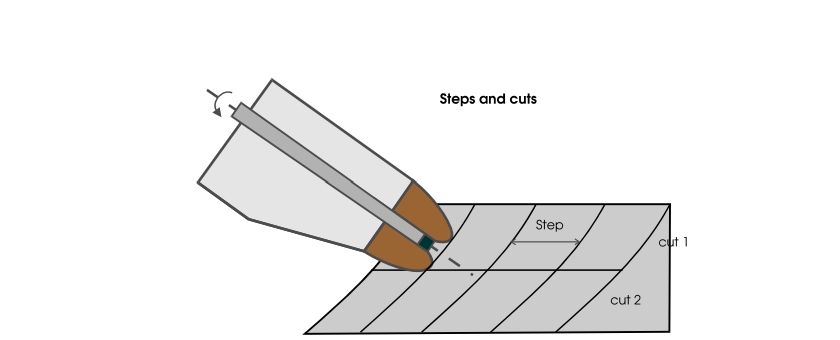

کٹر سکشن کا اطلاق ڈریجر کا فاصلہ طے کرنے والے سکشن ہوپر ڈریجرز کی جغرافیائی حد سے چھوٹا ہے۔ کٹر سکشن ڈریجر اسفڈ قطب کے آس پاس کی نقل و حرکت کی وجہ سے ڈریگ کرنے کے لئے ایک درست پروفائل کا فائدہ اٹھاتا ہے۔

کٹر سکشن ڈریجر کا اطلاق تقریبا all ہر قسم کی مٹی کو سنبھال سکتا ہے ، جو کٹر سکشن ڈریجر کٹر ہیڈ پاور پر منحصر ہے۔ جو سب سے بڑے کے لئے 20 کلو واٹ سے 4،000 کلو واٹ کی طاقت سے ڈیزائن کیا گیا ہے۔ مختلف ورکنگ ایپلی کیشنز کے مطابق ، کٹر سکشن ڈریجر کو 30 میٹر کی سب سے بڑی گہرائی میں ڈیزائن کیا جاسکتا ہے ، اور کٹر سکشن ڈریجر کی کم سے کم ڈریجنگ گہرائی پونٹون کے مسودے سے طے کی جاتی ہے۔

دستیاب اختیارات:

اینکر بومس

ڈیک کرین

کنڈا نلی

ڈریج والو

پیداوار اور پوزیشن تصور

ڈریج کی کارکردگی

پائپ قطر: 650 ملی میٹر

ڈریج پروڈکشن: 7000 m⊃3 ؛/h

ڈریجنگ گہرائی: 25 میٹر

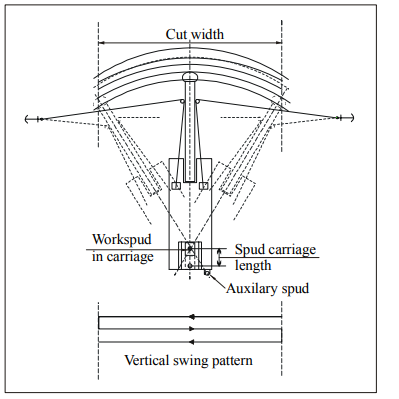

سوئنگ چوڑائی: 71 میٹر

سامان

کٹر پاور: 700 کلو واٹ

کٹر قطر: 2100 ملی میٹر

ایندھن کی گنجائش: 87.6 M⊃3 ؛

کل انسٹال پاور: 3966 کلو واٹ

طول و عرض

لمبائی: 70 میٹر

مسودہ: 1.65 میٹر

ایئر ڈرافٹ: 8.4 میٹر

کل وزن: 645 ٹی

کٹر سکشن ڈریجر CSD650 مینوفیکچرر-آئس انٹرنیشنل

آئی ٹی ای سی انٹرنیشنل کٹر سکشن ڈریجر کمپنی کی ایک صنعت کار ہے ، جو کنگزہو شینڈونگ چین میں واقع ہے ، 30 سال سے زیادہ کے تجربے کے ساتھ ، آئی ٹی ای سی انٹرنیشنل کے پاس سپلائی کرنے والے 50 سے زیادہ ممالک کو ڈریجنگ کا سامان رکھتے ہیں ، کٹر سکشن ڈریجر ، جیٹ سکشن ڈریجر ، ہاپپر ڈریجر ، آبائی پمپ ڈریجر ، اور ڈریجنگنگ آلات کے لئے بہت خوش آمدید ، کے لئے کسی بھی دلچسپی کے لئے۔
