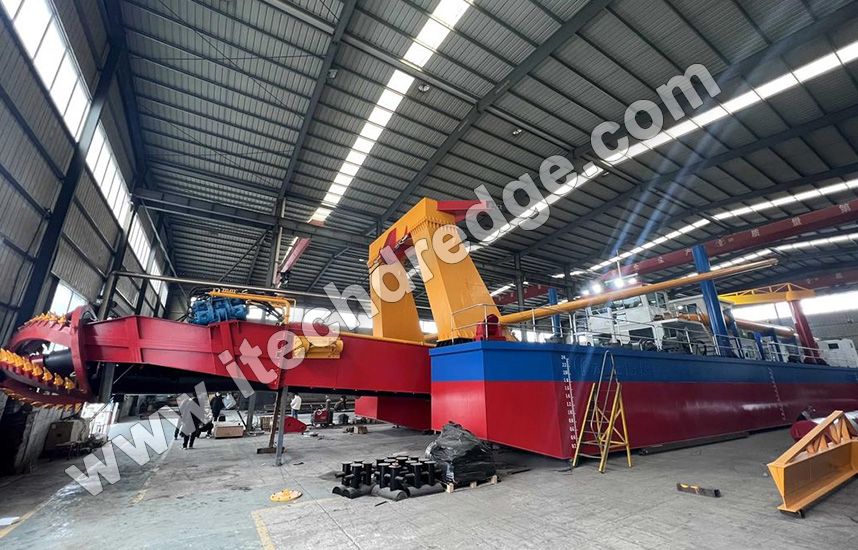

إن الشفط الشفط (CSDs) عبارة عن أوعية تجريف ثابتة تشتهر بدقة وتنوعها وكفاءتها في التنقيب عن التضاريس تحت الماء. على عكس المتخيلون من النطاط ، يربط CSDs أنفسهم عبر أعمدة spud ويتأرجح أفقيا لقطع المواد داخل قوس محدد.
يمثل CSD500 قوة متوسطة الحجم مصممة للمشاريع التي تتطلب أداءً قوياً في ظروف التربة المتنوعة-من الطمي الناعم إلى الصخور الصلبة والصخور المكسورة. الجمع بين رأس القاطع الدوار مع نظام شفط عالي السعة ، فإنه يزيل المواد وينقلها عبر خطوط الأنابيب إلى مواقع التخلص. مثالي لتعميق القنوات ، وبناء الموانئ ، والعلاج البيئي ، يوازن CSD500 من التنقل ، والسلطة ، و
دقة التشغيلية ، مما يجعلها حجر الزاوية في أساطيل التجريف الحديثة.
يتفوق CSD500 في سيناريوهات متنوعة:
تطوير ميناء آند هاربور: تعميق قنوات التنقل ، وبناء الأرصفة ، والحفاظ على أحواض الميناء.
استصلاح الأراضي: ضخ الرمال/الملاط لإنشاء أكشاك ساحلية جديدة.
العلاج البيئي: إزالة الرواسب الملوثة مع الحد الأدنى من الاضطرابات البيئية.
خط الأنابيب/خندق الكابل: قطع خنادق قاع البحر الدقيقة للبنية التحتية.
صيانة River & Canal: استعادة عمق الممر المائي للسيطرة على الفيضانات أو التنقل.
عمليات التعدين: استخراج المعادن تحت الماء أو مخلفات.
إن قدرتها على التكيف مع المساحات المحصورة والتربة الصعبة تجعلها لا غنى عنها للبنية التحتية والمشاريع البيئية.
تتبع CSDs أصولها إلى أواخر القرن التاسع عشر ، عندما سيطرت دلو الدلو التي تعمل على البخار. جاء الابتكار المحوري في عام 1874 مع أول CSD الهيدروليكي ، والذي يتميز بقطعة ميكانيكية لكسر التربة المتماسكة. بحلول الخمسينيات من القرن الماضي ، حلت محركات الديزل والأنظمة الهيدروليكية محل البخار ، مما يتيح تخفيضات أعمق وكفاءة أعلى. قدمت الثمانينيات من القرن الماضي تحكمًا محوسبًا ، وتحديد تحديد المواقع ، والتصميمات الصديقة للبيئة. يجسد CSD500 هذا التراث ، حيث يدمج الأتمتة الرقمية مع التصميم الميكانيكي الوعرة لمعالجة تحديات القرن الحادي والعشرين مثل التوسع الحضري والبنية التحتية للمستوى المناخي.
يعمل CSD500 من خلال عملية دورية:
الربط: وضعت باستخدام أعمدة spud (واحد ثابت ، واحد الهاتف المحمول) والرسومات المساعدة.
القطع: شظايا رأس القطع الدوارة على أعماق تصل إلى 15-20 متر.
الشفط: تفريغ مضخة الطرد المركزي خفف المواد في خط أنابيب.
التأرجح: Winches تسحب السفينة بشكل جانبي حول Spud ، تغطي قوسًا يتراوح من 40 إلى 60 درجة.
التقدم: عربة spud 'يمشي ' Dredger إلى الأمام 1-5 متر لكل دورة التأرجح.
التخلص: ملاط أنابيب إلى مواقع مخصصة (مثل ، مناطق الاستصلاح أو الباركات).
تضمن هذه الطريقة التشغيل المستمر بدقة من الدرجة.

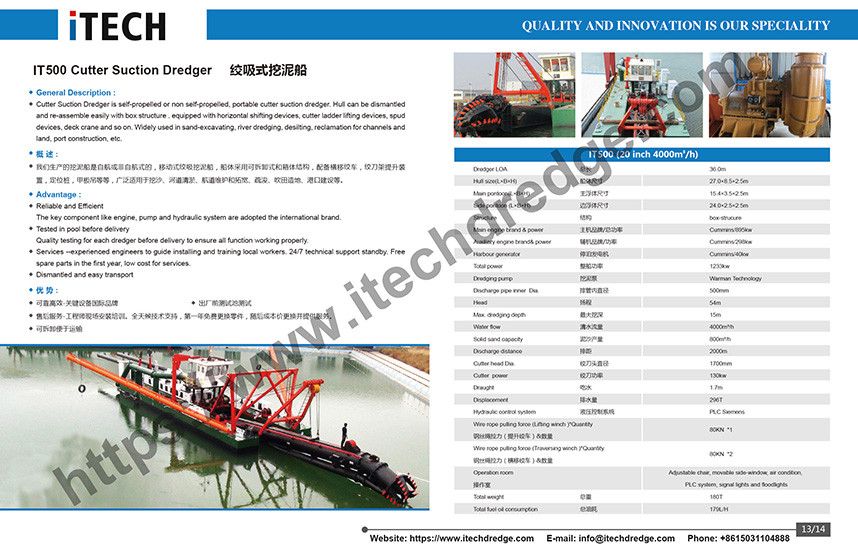

| نموذج | قدرة التجريف | عمق التجريف | أنبوب الشفط/التفريغ. | المحرك (المحرك) الطاقة |
| CSD-200 | 500 م 3 /ساعة | 1-5 م | 200/200 مم | 160-300 كيلوواط |
| CSD-250 | 800 م 3 /ساعة | 1-8 م | 250/250 مم | 200-400 كيلوواط |
| CSD-300 | 1200 م 3 /ساعة | 1-12 م | 300/300 مم | 400-600 كيلوواط |
| CSD-400 | 2200 م 3 /ساعة | 1.5-14 م | 400/400 مم | 700-1200 كيلوواط |
| CSD-500 | 3500 م 3 /ساعة | 1.5-15 م | 600/500 مم | 1100-1600 كيلوواط |
| CSD-650 | 5000 م 3 /ساعة | 1.5-18 م | 650/650 مم | 2200-2500 كيلوواط |
| CSD-700 | 7000 م 3 /ساعة | 1.5-20M | 750/700 مم | 2800-3500 كيلوواط |

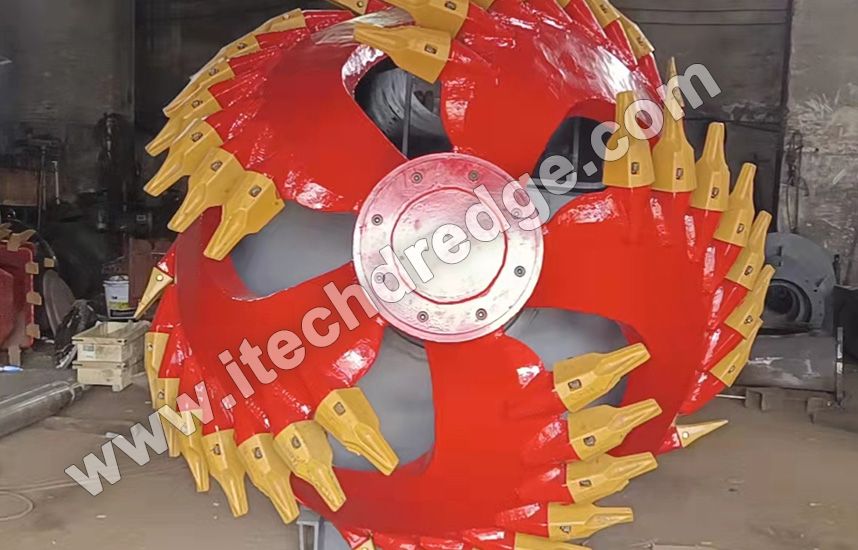

أ) رأس القاطع
الوظيفة: شظايا التربة عبر شفرات الدوران (الأسنان أو اللقطات أو الأقراص).
CSD500 المواصفات: قطر 3.2 متر ؛ 170 كيلوواط السلطة الأمثل للتربة المختلطة (الرمال ، الطين ، الحصى).
التصميم: أسنان معيارية لاستبدال سريع ؛ سرعات دوران متغيرة (15-30 دورة في الدقيقة).
ب) إدارة قوة رد الفعل
القطع يولد القوى الجانبية (ما يصل إلى 50 طن).
التدابير المضادة: تمتص أعمدة Spud الأحمال الرأسية ؛ المرساة الرافعة توفر الاستقرار الجانبي.

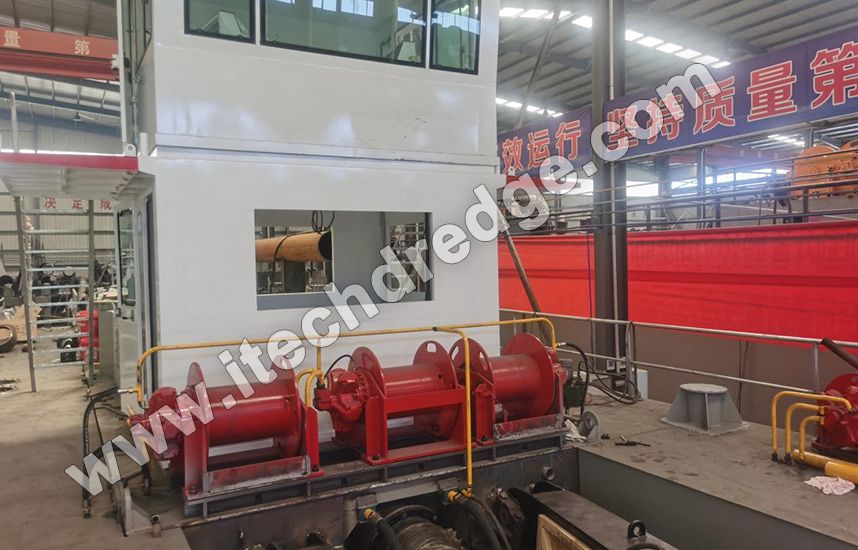

ج) نظام الرافعة الجانبية
الطاقة: 2 × 100 كيلو نيوتن الرافعة الكهربائية.
السرعة: 0-15 م/دقيقة ، قابلة للتعديل لصلابة التربة.
الدور: يتحكم في سرعة التأرجح لتحسين كفاءة القطع.
د) نظام الرافعة السلم
الطاقة: 100KN الهيدروليكي ونش.
السرعة: 0-5 م/دقيقة.
الوظيفة: تخفيض/يرفع سلم القاطع (العمق القصوى: 18 م).

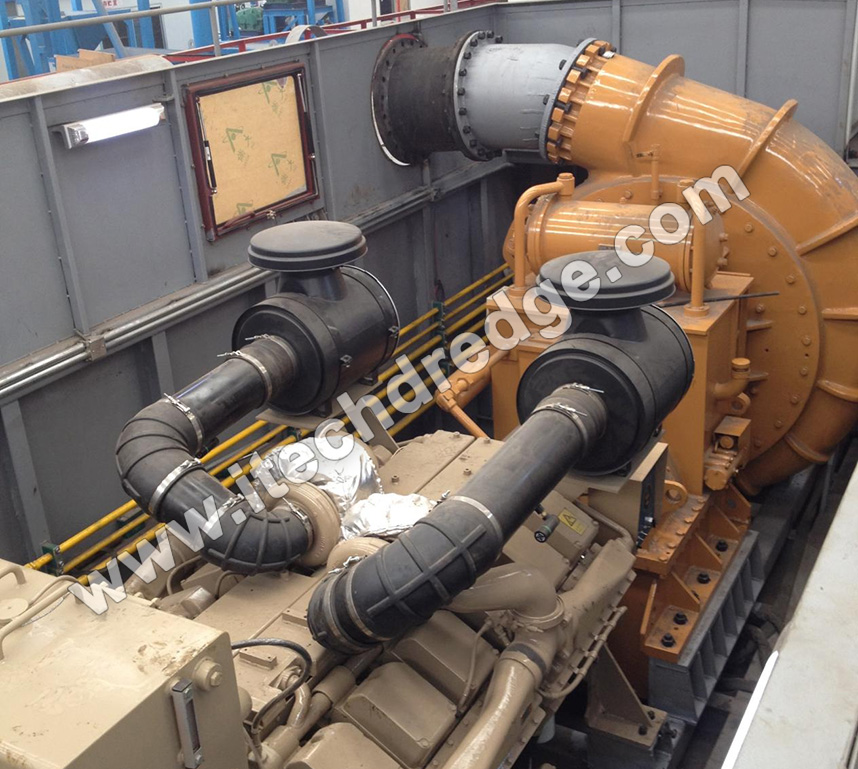

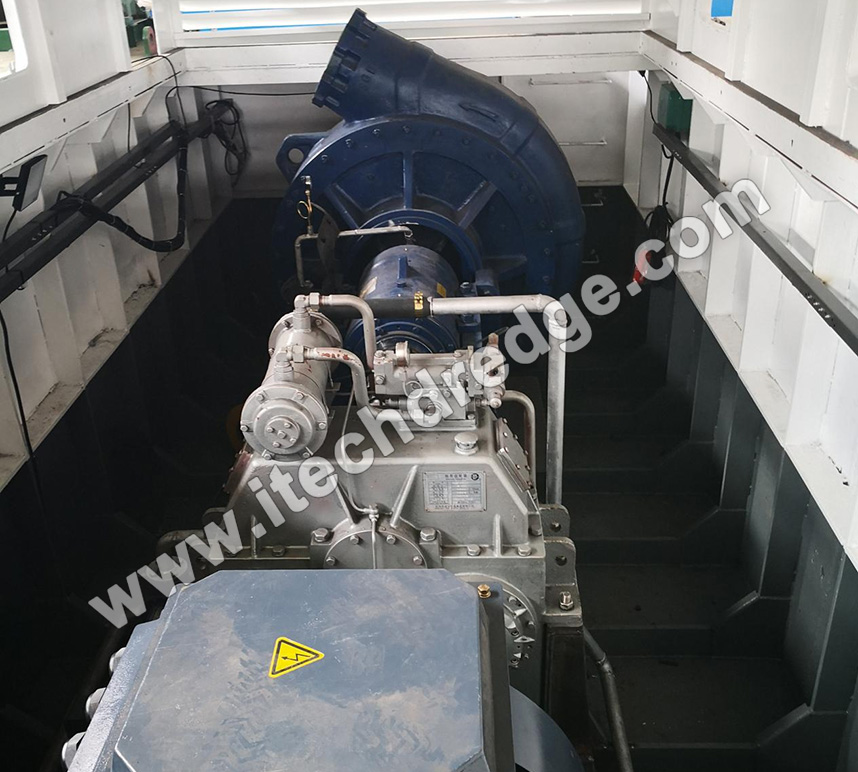

ه) مضخة تجريف
النوع: مضخة الطرد المركزي مع بطانات مقاومة للارتداء.
Specs CSD500: 895 كيلوواط ؛ 3500-4000 m⊃3 ؛/ساعة الموارد البشرية ؛ يعالج تركيز المواد الصلبة 20-30 ٪.
و) نظام الطاقة الهيدروليكية
الإخراج: 300 كيلوواط.
المكونات: المضخات ذات الضغط العالي والصمامات والمحركات التي تقود Winches/Cutter.
الكفاءة: مضخات الإزاحة المتغيرة تقلل من نفايات الطاقة.
ز) نظام الناقل
التصميم: Spuds المزدوجة (Main + Auxiliary) على عربة طولها 10 أمتار.
الوظيفة: 'المشي ' آلية تقدم دريدجر دون إعادة التثبيت.
ميزة CSD500: التسلسل الآلي للتشغيل دون انقطاع.
أ) تخفيف الانسكاب
الانسكاب (المواد المقطوعة غير المحمولة) يقلل من الكفاءة.
الحلول: تحسين سرعة القاطع ؛ موقف الشفط الفم بالقرب من منطقة القطع. ضبط سرعة التأرجح.
ب) الإنتاج في التربة التي تشكل خرق
التربة: الرمال ، الحصى ، أو الطين الفضفاض الذي ينهار عند قطع.
الإستراتيجية: سرعات التأرجح العالية (10-15 م/دقيقة) تعظيم تدفق المواد إلى أنبوب الشفط.
الإخراج: حتى 800 م 3 ؛/ساعة في الرمال.
ج) الإنتاج في التربة غير المكونة
التربة: الطين القاسي ، الصخور ، أو الرواسب الموحدة التي تتطلب تجزئة.
الإستراتيجية: دوران القاطع البطيء (15 دورة في الدقيقة) مع عزم الدوران العالي ؛ انخفاض سرعة التأرجح (3-5 م/دقيقة).
الإخراج: 700-800 m⊃3 ؛/ساعة في الصلصال الصلب.
د) طاقة محددة (SE)
الصيغة: SE (KWH / M⊃3 ؛) = معدل القاطع / معدل الإنتاج.
الأهمية: يقيس الكفاءة ؛ انخفاض SE = ربحية أعلى.
CSD500 الهدف: 0.8-1.2 كيلو واط/ساعة/م 3 ؛ في التربة المتوسطة.
هـ) خفض حساب الإنتاج
المتغيرات الرئيسية: طاقة القاطع ، نوع التربة ، سرعة التأرجح ، العمق.
معادلة:
الإنتاج (M⊃3 ؛/HR) = عرض القاطع × قصاصة القطع × سرعة التأرجح × 60
CSD500 القياس: 700-800 m⊃3 ؛/HR متوسط في التربة المختلطة.
يعد CSD500 عبارة عن قاطع ديزل كهربائي ، متوسطة الحجم ، مصممة لقابلية المناورة العالية والإنتاج المستمر.
المواصفات الرئيسية:

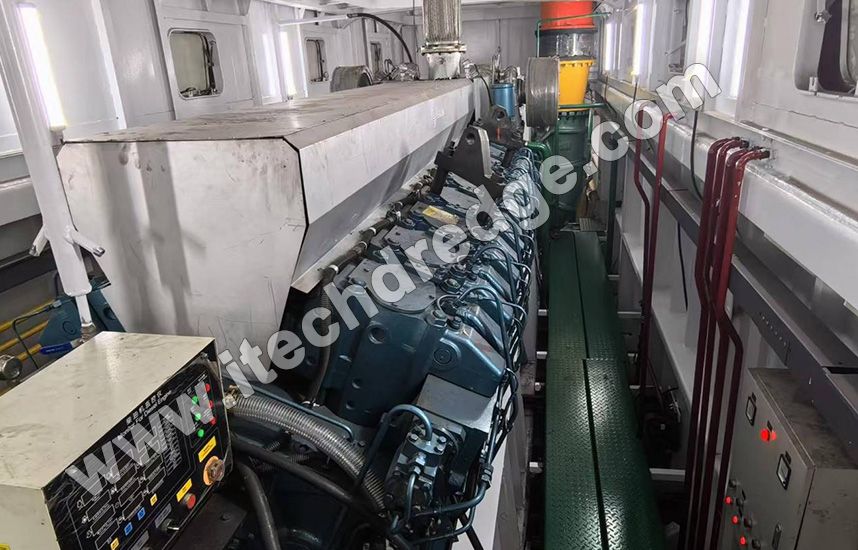

إجمالي الطاقة: 1100-1600 كيلوواط (مولد الديزل).
عمق التجريف: 15 مترًا (قياسي) ، قابل للتمديد إلى 18 مترًا.

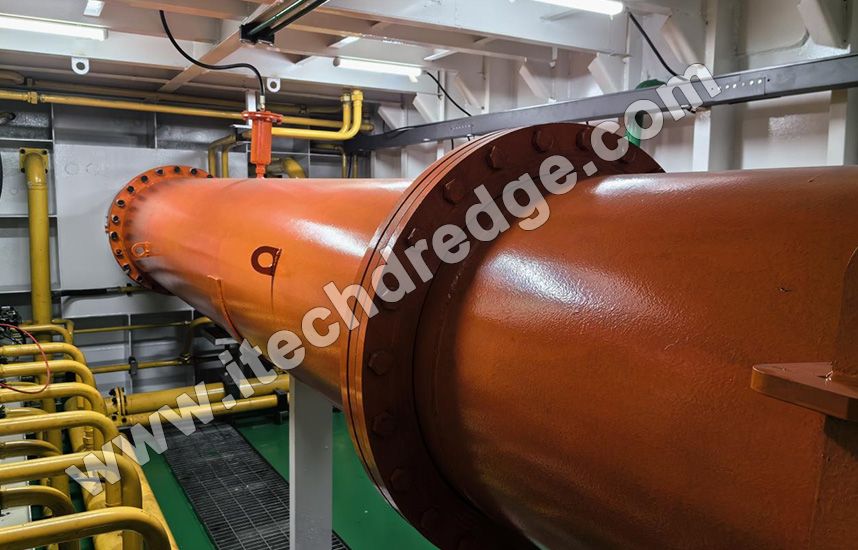

قطر خط الأنابيب: 500 مم.
الأبعاد: 36m (L) × 6.5m (w) × 2.5m.
الطاقم: 4-6 مشغلي.
ميزات فريدة:
تسلسل عربة Spud الآلية.
مراقبة الإنتاج في الوقت الحقيقي عبر أجهزة استشعار إنترنت الأشياء.
رؤوس القاطع المعيارية للتكيف السريع للتربة.
يتطلب اختيار من بين الشركات المصنعة Dredger تقييمًا دقيقًا:
أ) الملاءمة الفنية
تحقق من مواصفات CSD500 مع احتياجات المشروع (العمق ، التربة ، الإخراج).
طلب بيانات تجربة التربة لضمان الأداء.
ب) سمعة الشركة المصنعة
إعطاء الأولوية للشركات التي تزيد عن 20 عامًا في الهندسة CSD.
طلب دراسات الحالة من مشاريع مماثلة.
ج) الدعم والخدمات اللوجستية
ضمان توفر قطع الغيار العالمية.
تأكيد برامج التدريب للمشغلين.
د) تحليل التكلفة
السعر مقدمًا: 3 ملايين دولار-5 ملايين دولار لدريجرات CSD500 من الفئة.
التكلفة مدى الحياة: تشمل الوقود (50-80 لتر/ساعة) ، والصيانة (10-15 ٪ من Capex/Year) ، والتوقف.
ه) التكنولوجيا والاستدامة
اختيار محركات المستوى 4 (انبعاثات منخفضة).
تتطلب ميزات الأتمتة (على سبيل المثال ، التحكم في GPS Dredge).
و) مرونة العقد
التأجير مقابل خيارات الشراء.
هياكل الدفع القائمة على الأداء.
شركة |
نطاق CSD |
نقاط القوة |
ihc |
CSD500 - CSD1500 |
R&D Focus ؛ الأتمتة |
دامن |
CSD500 - CSD1200 |
تصميم وحدات الخدمة العالمية |
كيبل |
CSD400 - CSD1000 |
الهندسة المخصصة الخيارات الهجينة |
يجسد الشفط الشفط CSD500 التميز الحديث ، ويمزج مبادئ الهندسة التاريخية مع الأتمتة المتطورة. من التوسعات المرفقة إلى المشاريع الحساسة للبيئة ، فإن براعة وكفاءتها تجعلها استثمارًا حكيماً. عند اختيار مزود ، إعطاء الأولوية للمحاذاة الفنية ، تكاليف دورة الحياة ، ومصداقية الشركة المصنعة. نظرًا لأن التجارة العالمية للتجارة ومرونة المناخ تدفع الطلب ، فإن CSD500 على استعداد لتشكيل السواحل والممرات المائية بدقة لا مثيل لها.
