نفاثة شفط Dredger JSD250

Dredger الشفط النفاثة هي قطعة متخصصة للغاية من المعدات المستخدمة في عمليات التجريف. يلعب دورًا حاسمًا في مختلف مشاريع الممرات المائية البحرية والداخلية. من خلال استخدام قوة نفاثات الماء عالية الضغط وآليات الشفط ، يمكن أن يزيل الرواسب والحطام والمواد الأخرى بكفاءة من أسفل المسطحات المائية.
التوفر:
الكمية:

Dredger الشفط النفاثة هي قطعة متخصصة للغاية من المعدات المستخدمة في عمليات التجريف. يلعب دورًا حاسمًا في مختلف مشاريع الممرات المائية البحرية والداخلية. من خلال استخدام قوة نفاثات الماء عالية الضغط وآليات الشفط ، يمكن أن يزيل الرواسب والحطام والمواد الأخرى بكفاءة من أسفل المسطحات المائية. يعد Dredger JSD250 ، وهو نموذج رائع في هذه الفئة ، مصمم لتلبية المتطلبات الصعبة لمشاريع التجريف الحديثة. بفضل التكنولوجيا المتقدمة والبناء القوي ، فإنه يوفر إمكانيات أداء عالية ، مما يجعلها خيارًا موثوقًا لمجموعة واسعة من التطبيقات.

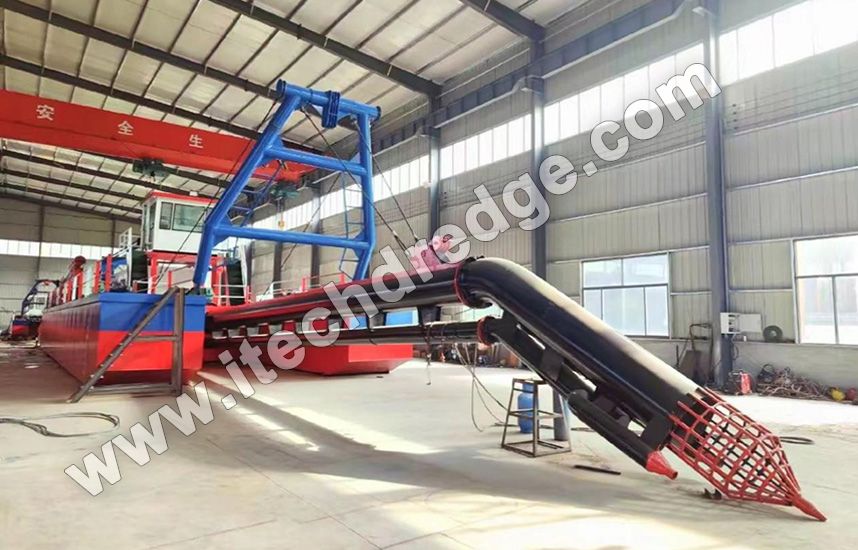

250-1

المكونات والخصائص الرئيسية

المكونات الرئيسية

  • مضخة مياه عالية الضغط : هذا هو قلب نظام نفاثة الشفط الطائر. تولد مضخة مياه الضغط العالية مجرى ماء قوي يتم توجيهها من خلال الفوهات. يتم وضع هذه الفوهات بشكل استراتيجي لتفكيك الرواسب على قاع البحر أو مجرى النهر. تم تصميم المضخة لإنتاج مياه عالية الضغط بمعدل تدفق متسق ، مما يضمن تخفيفًا فعالًا للمواد المراد تجريفها.

  • أنبوب الشفط : أنبوب الشفط مسؤول عن الرسم في الرواسب المختلطة ومزيج الماء. تم تصميمه بأبعاد ومواد محددة لتحمل الطبيعة الكاشطة للمادة المجففة. يتم تحسين قطر الأنبوب وطوله لضمان أقصى قدر من كفاءة الشفط مع تقليل فقدان الضغط.

  • رأس Dredge : رأس Dredge هو المكان الذي تتجمع فيه نفاثات المياه عالية الضغط والشفط. إنه مزود بفوهات متعددة تخلق تأثيرًا دوامًا لزيادة تفتيت الرواسب. يؤثر تصميم رأس Dredge أيضًا على شكل وحجم المنطقة التي يتم تجريفها ، ويمكن تخصيصها وفقًا لمتطلبات المشروع.

  • وحدة الطاقة : توفر وحدة الطاقة الطاقة اللازمة لتشغيل جميع مكونات Dredger الشفط النفاث. يتكون عادة من محركات الديزل أو المحركات الكهربائية ، اعتمادًا على النموذج والتطبيق. يتم حجم وحدة الطاقة لتوفير طاقة كافية لدفع مضخة مياه الضغط العالية ، ونظام الشفط ، وأي معدات مساعدة أخرى.

  • نظام التوجيه والتحكم : يتيح هذا النظام للمشغل مناورة Dredger بدقة. ويشمل ضوابط لحركة Dredger ، وتعديل عمق رأس Dredd ، وتشغيل أنظمة الشفط والهزلة. غالبًا ما تتميز أنظمة التحكم الحديثة بقدرات أتمتة ومراقبة متقدمة لتحسين الكفاءة والسلامة.

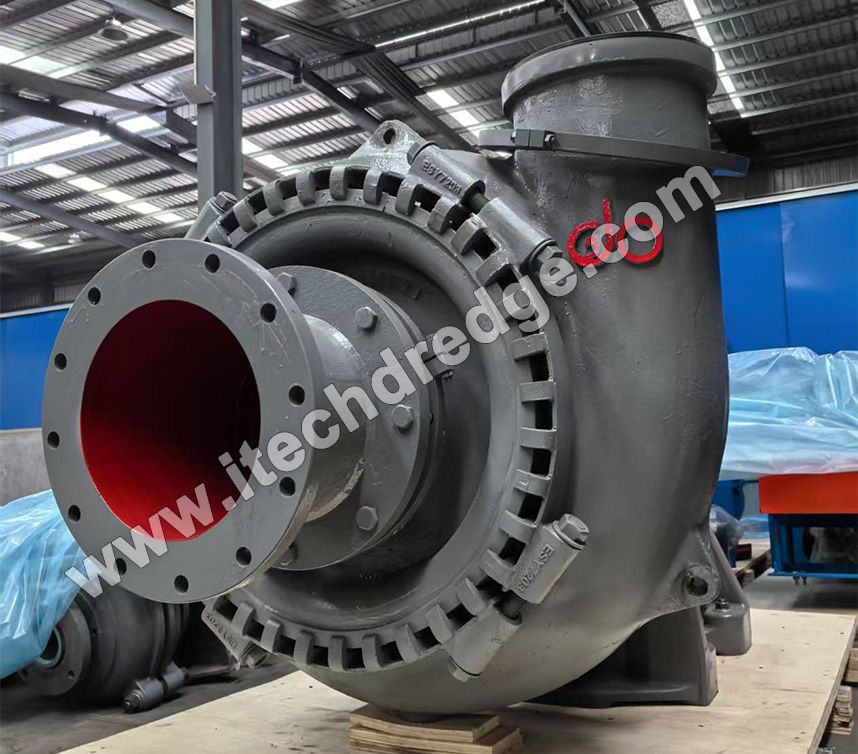

250-2

صفات

  • التنوع : يمكن أن يعمل JSD250 في مجموعة متنوعة من ظروف المياه ، بما في ذلك المياه الضحلة والأنهار والبحيرات والمناطق الساحلية. يسمح تصميمه المعياري بتكييف سهل مع متطلبات المشروع المختلفة ، مثل تغيير رأس التجريف أو ضبط طول أنبوب الشفط.

  • كفاءة عالية : بفضل مكوناتها المصممة جيدًا والتكنولوجيا المتقدمة ، يمكن لـ JSD250 تحقيق معدلات عالية للتجريف. يتيح مزيج من طائرات المياه القوية والشفط الفعال من إزالة كميات كبيرة من الرواسب بسرعة.

  • التأثير البيئي المنخفض : بالمقارنة مع بعض أساليب التجريف التقليدية ، فإن شفط الطائرات مثل JSD250 تسبب اضطرابًا أقل للبيئة المحيطة. يقلل الاستخدام المتحكم فيه لفارات المياه من إعادة التعليق من الرواسب ، مما يقلل من احتمال تلوث المياه وتعطيل الموائل.

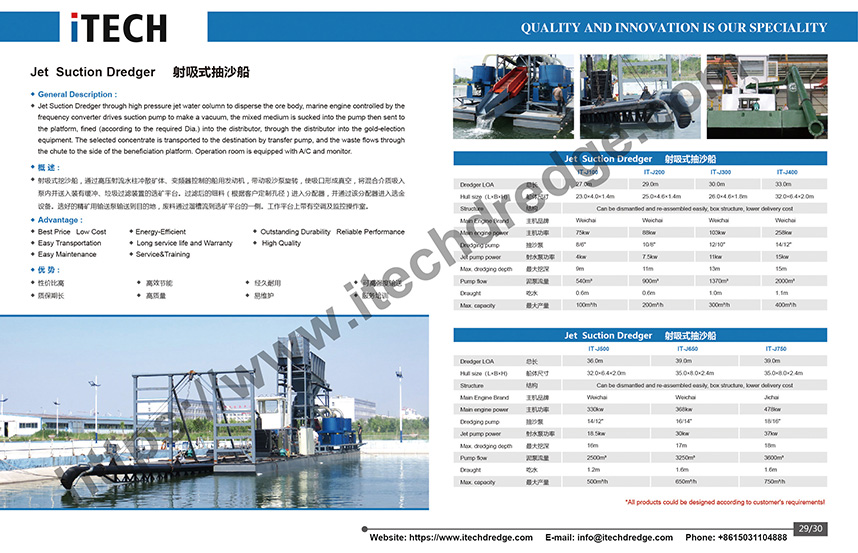

250-3

سمات

  • تقنية الهثاف المتقدمة : تتضمن JSD250 حالة - من - - تقنية Art Chrolting. تتم معايرة نفاثات المياه عالية الضغط بدقة لتفتيت الرواسب مع الحد الأدنى من استهلاك الطاقة. هذا لا يحسن فقط كفاءة عملية التجريف ولكنه يقلل أيضًا من التآكل على المعدات.

  • نظام التحكم الذكي : تم تجهيز Dredger بنظام تحكم ذكي يراقب ويضبط المعلمات المختلفة في الوقت الحقيقي. على سبيل المثال ، يمكن أن يعدل تلقائيًا من ضغط الماء وطاقة الشفط بناءً على نوع وكثافة الرواسب التي يتم تجريفها. هذا يضمن الأداء الأمثل ويقلل من الحاجة إلى التدخل اليدوي المستمر.

  • بناء متين : تم تصميمه بمواد عالية الجودة ، تم تصميم JSD250 لتحمل البيئات البحرية والممرات المائية القاسية. مكوناته هي تآكل - مقاومة ، ويتم تعزيز الهيكل العام للتعامل مع قسوة التشغيل المستمر. يؤدي هذه المتانة إلى عمر أطول للمعدات وخفض تكاليف الصيانة.

  • الصيانة السهلة : يأخذ تصميم JSD250 في الاعتبار الحاجة إلى صيانة منتظمة. يمكن الوصول إلى نقاط الوصول إلى المكونات الرئيسية بسهولة ، ويتيح البناء المعياري الاستبدال السريع للأجزاء إذا لزم الأمر. هذا يقلل من وقت التوقف ويبقي Dredger يعمل لفترات أطول.

  • ميزات السلامة : السلامة هي أولوية قصوى في تصميم JSD250. وهو مزود بميزات أمان مختلفة ، مثل أزرار توقف الطوارئ وأنظمة حماية الحمل الزائد وأجهزة الإنذار لفشل النظام الحرجة. هذه الميزات تحمي المشغل والمعدات أثناء التشغيل.

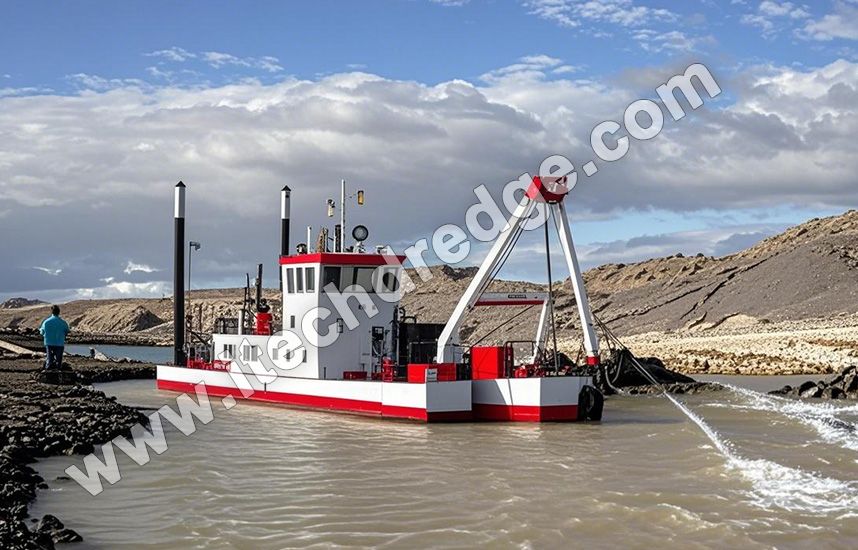

250-4

التطبيقات

يمتلك الطائرون الشفطون مثل JSD250 مجموعة واسعة من التطبيقات. في بناء الموانئ وصيانتها ، يتم استخدامها لتعميق القنوات وتوسيعها ، مما يضمن أن السفن الكبيرة يمكنها التنقل بأمان. في مشاريع الأنهار والقناة ، قاموا بمسح الرواسب التي تراكمت مع مرور الوقت ، مع استعادة قدرة الممر المائي على النقل والتحكم في الفيضانات. في المشاريع البيئية ، يتم توظيفهم لإزالة الرواسب الملوثة من البحيرات ومصبات الأنهار ، مما يساعد على تحسين جودة المياه وحماية النظم الإيكولوجية المائية. بالإضافة إلى ذلك ، يمكن استخدامها في مشاريع استصلاح الأراضي ، حيث يتم تجريف الرواسب وضخها لإنشاء مناطق أرض جديدة.


لا غرض JSD200 JSD250 JSD300 JSD350 JSD400
1 أداء تجريف سعة الرمال (CBM/HR) 80-110 130-260 300-360 360-390 440-520
2 الأعلى. مسافة التفريغ (م) 200-600 200-1000 200-1500 200-1800 200-2000
3 الأعلى. قطر الحصى يمر عبر (مم) 50-60 60-70 60-70 60-70 60-80
4 الأعلى. عمق التجويف (م) 15 15 15 20 20
5 جسم تجريف الحجم (LXWXH) (مم)

8x1x1.5 ،

 2 PCS 6 × 2.25 × 1.5 ، 1pcs

8x1x1.5 ،

 2 PCS 6 × 2.25 × 1.5 ، 1pcs

11.8 × 1.1 × 1.5 ،

 2 PCS 8 × 2.25 × 1.8 ، 1pcs

18 × 1.1 × 1.5 ، 2 أجهزة كمبيوتر 18 × 1.1 × 1.5 جهاز كمبيوتر شخصي
6 شفط الرمال systerm حجم المضخة (بوصة) 8/6 10/8 12/10 14/12 16/14
7 تدفق المضخة (CBM/HR) 410-540 620-1450 1650-1800 1800-1950 2200-2600
8 رأس المضخة (م) 28-48 21-35 24-35 24-35 30-50
9 سرعة المضخة (RPM) 730-980 730 730 730 550-700
10 طاقة المحرك الرئيسية (KW) 132-156 180-250 250-300 300-410 410-460
11 علبة التروس نعم نعم نعم نعم نعم
12 توصيل قاعدة المعادن يشمل يشمل يشمل يشمل يشمل
13 مضخة مياه عالية الضغط نفث الرمال نفث الرمال نفث الرمال نفث الرمال نفث الرمال
14 نظام الطاقة الكهربائية مولد الطاقة الكهربائية الطاقة الكهربائية الطاقة الكهربائية الطاقة الكهربائية الطاقة الكهربائية
15 نظام التحكم غرفة التحكم نعم نعم نعم نعم نعم
16 لوحة التحكم نعم نعم نعم نعم نعم
17 رفع الجهاز ونش كهربائي نعم نعم نعم نعم نعم
18 معدات المروحة المروحة مع المحرك حركة حركة حركة حركة حركة
19 معدات أخرى خرطوم شفط المطاط ، رأس شفط ، درابزين ، مرساة ، مأوى ، سترة النجاة ، إلخ.
20 ملاحظة 1. يمكن ضبط أي بيانات وفقًا للمتطلبات المحددة للعملاء.
2. مخصصة Dredger مقبولة وفقا للمتطلبات.
3. قوة المحرك اختيار تقررها أداء Dredger.
4- سيؤثر وضع موقع العمل على مسافة التفريغ الفعلية ، وسعة الرمال ، إلخ
.

كيفية تشغيل تجريف شفط نفاثة

إعداد ما قبل العملية

  • التفتيش : قبل البدء في العملية ، قم بإجراء فحص شامل لبلطمة الشفط النفاثة بأكملها. تحقق من مضخة مياه الضغط العالية لأي علامات للتسرب أو الضرر أو مستويات السوائل المنخفضة. فحص أنبوب الشفط للتشققات أو العوامل أو الاتصالات الفضفاضة. افحص رأس التجريف للتأكد من أن الفتحات نظيفة وغير معلنة. أيضًا ، تحقق من وحدة الطاقة ، بما في ذلك محركات الديزل أو المحركات الكهربائية ، لمستويات التشغيل والتزييت المناسبة.

  • إمدادات الوقود والسوائل : تأكد من أن وحدة الطاقة لديها إمدادات كافية من الوقود. بالنسبة للديزل - مدعومون مدعومون ، املأ خزان الوقود إلى المستوى الموصى به. تحقق من مستويات السوائل الأخرى مثل زيت المحرك والسائل الهيدروليكي والمبرد ، وقم بزيادةها إذا لزم الأمر.

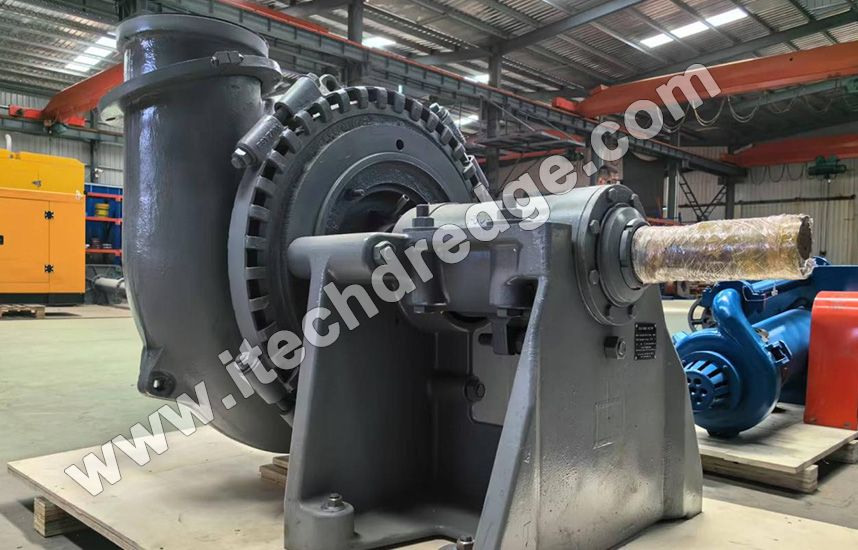

250-5


  • التنقل وتحديد المواقع : استخدم أدوات التنقل المناسبة ، مثل GPS ، لوضع Dredger بدقة في موقع العمل. ضع علامة على حدود منطقة التجريف والتأكد من أن Dredger في وضع مستقر ، مع مراعاة عوامل مثل عمق المياه واليار والرياح.

  • إعداد النظام : قم بإعداد نظام التحكم وفقًا لمتطلبات المشروع. اضبط المعلمات لمضخة مياه الضغط العالية ، مثل ضغط الماء ومعدل التدفق ، ونظام الشفط ، بما في ذلك قوة الشفط وسرعة المضخة التي تنقل المادة المجففة.

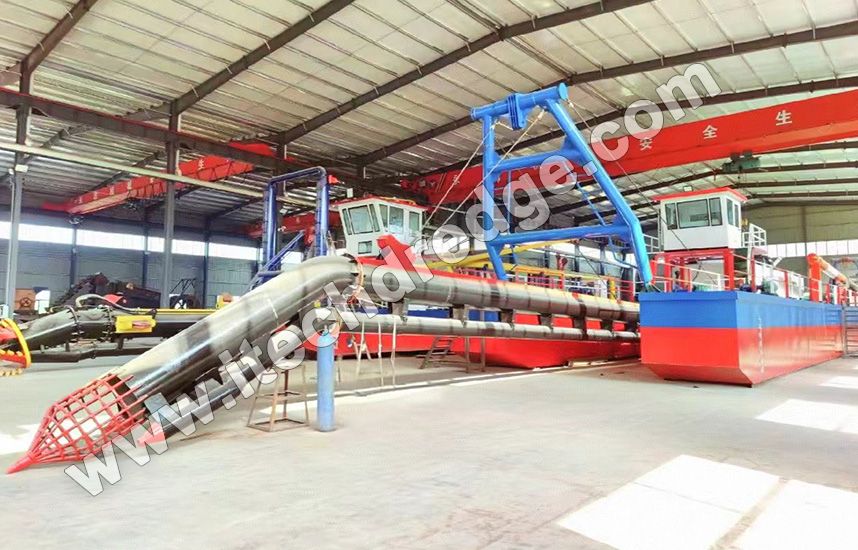

250-6

عملية التشغيل

  • بدء المعدات : ابدأ ببدء وحدة الطاقة. اتبع تعليمات الشركة المصنعة لبدء محركات الديزل أو المحركات الكهربائية. بمجرد تشغيل وحدة الطاقة بسلاسة ، ابدأ مضخة مياه الضغط العالية وزيادة ضغط الماء تدريجياً إلى المستوى المطلوب. ثم ، ابدأ نظام الشفط ومراقبة تدفق المادة المجففة.

  • عملية التجريف : خفض رأس التجريف إلى العمق المطلوب في الماء. استخدم نظام التوجيه والتحكم للمناورة Dredger وحرك رأس Dredge على المنطقة المراد تجريفها. ستقوم نفاثات الماء عالية الضغط بتفتيت الرواسب ، وسوف يرسم نظام الشفط مزيجًا من الرواسب والماء. راقب باستمرار أداء Dredger ، بما في ذلك ضغط الماء ، وطاقة الشفط ، ومعدل تدفق المواد المجففة. إجراء تعديلات حسب الضرورة لضمان كفاءة التجريف المثلى.

  • نقل المواد : يتم نقل المواد المجففة من خلال أنبوب الشفط إلى منطقة التخزين أو التخلص. اعتمادًا على المشروع ، قد يتضمن ذلك ضخ المواد إلى البارجة ، أو منشأة تخزين قائمة على الشاطئ ، أو مباشرة إلى موقع التخلص. راقب نظام النقل للتأكد من عدم وجود انسداد أو تسرب.

  • العمق Contro L: الحفاظ على العمق الصحيح لرأس تجريف طوال العملية. استخدم مستشعرات العمق وآليات التحكم لضبط العمق مع تقدم التجريف. هذا أمر بالغ الأهمية لتحقيق عمق التجريف المطلوب وضمان حتى إزالة الرواسب.

250-7

بعد إجراءات التشغيل

  • إغلاق المعدات : عند اكتمال عملية التجريف ، تقلل تدريجياً من ضغط الماء وقوة الشفط. أوقف نظام الشفط أولاً ، تليها مضخة مياه الضغط العالية. ثم أغلق وحدة الطاقة وفقًا لتعليمات الشركة المصنعة.

  • التنظيف والصيانة : قم بتنظيف رأس التجريف وأنبوب الشفط والمكونات الأخرى لإزالة أي رواسب وحطام متبقية. افحص المعدات للحصول على أي علامات على التآكل أو الضرر أثناء التشغيل وأداء أي مهام صيانة ضرورية ، مثل تشحيم الأجزاء المتحركة أو استبدال الأختام البالية.

  • سجل - حفظ : احتفظ بسجلات مفصلة لعملية التجريف ، بما في ذلك أوقات البدء والنهاية ، وكمية المواد المجففة ، وأي مشاكل مواجهتها أثناء العملية ، وأنشطة الصيانة التي تم تنفيذها. ستكون هذه السجلات مفيدة للرجوع إليها في المستقبل ولتقييم أداء Dredger الشفط النفاث.

في الختام ، فإن شفط Jet Dredger JSD250 هو قطعة قوية ومتعددة الاستخدامات مع مجموعة واسعة من التطبيقات. يعد فهم مكوناتها الرئيسية وميزاتها والتشغيل المناسب ضروريًا لزيادة كفاءتها وضمان مشاريع التجريف الناجحة.
