Das Funktionsprinzip eines elektrischen Tauchpumpenbaggers integriert elektrischen Antrieb, hydraulische Übertragung und Strömungsmechanik, um eine effiziente Sedimentgewinnung und -transportierung unter Wasser zu erreichen. Nachfolgend finden Sie eine detaillierte Aufschlüsselung des Betriebsmechanismus, unterstützt durch technische Prinzipien und Prozessabläufe:
Der elektrische Tauchpumpenbagger ist auf einen untergetauchten Elektromotor angewiesen, der das Pumpenlaufrad antreibt und eine Druckdifferenz erzeugt, um sedimentbeladenes Wasser anzusaugen und durch Rohrleitungen zu transportieren. Der Schlüssel liegt in der Koordination dreier Systeme:

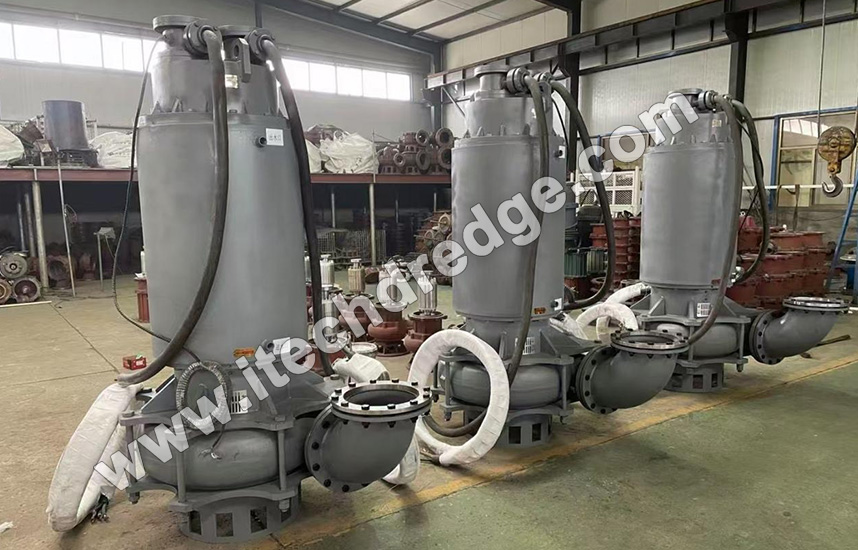

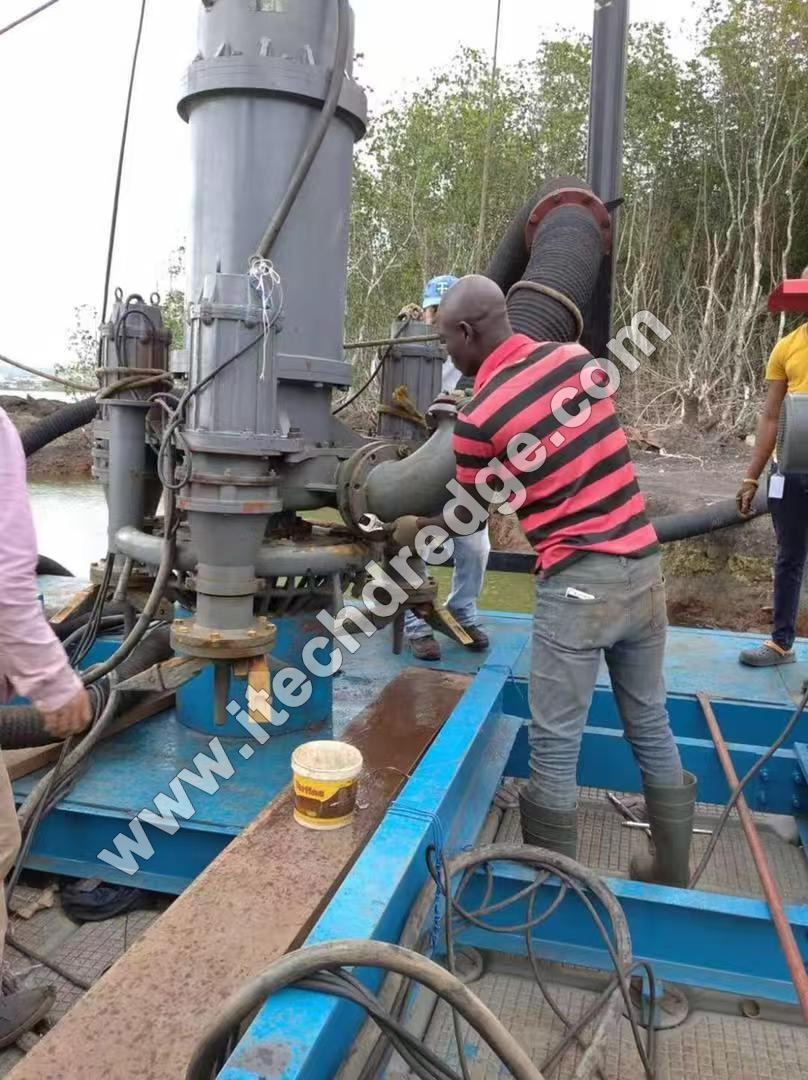

Elektrisches System : Der Tauchmotor (normalerweise ein wasserdichter Hochleistungsmotor) wird direkt in Wasser getaucht und über ein wasserdichtes Kabel mit der Stromversorgung verbunden. Es wandelt elektrische Energie in mechanische Energie um, um die Pumpe anzutreiben.
Pumpensystem : Die Sandaufschlämmungspumpe mit hohem Chromgehalt (beständig gegen Verschleiß und Korrosion) ist die Kernkomponente. Das Laufrad dreht sich mit hoher Geschwindigkeit und erzeugt eine Zentrifugalkraft, die am Sauganschluss ein Vakuum erzeugt, das Sediment-Wasser-Gemische ansaugt.

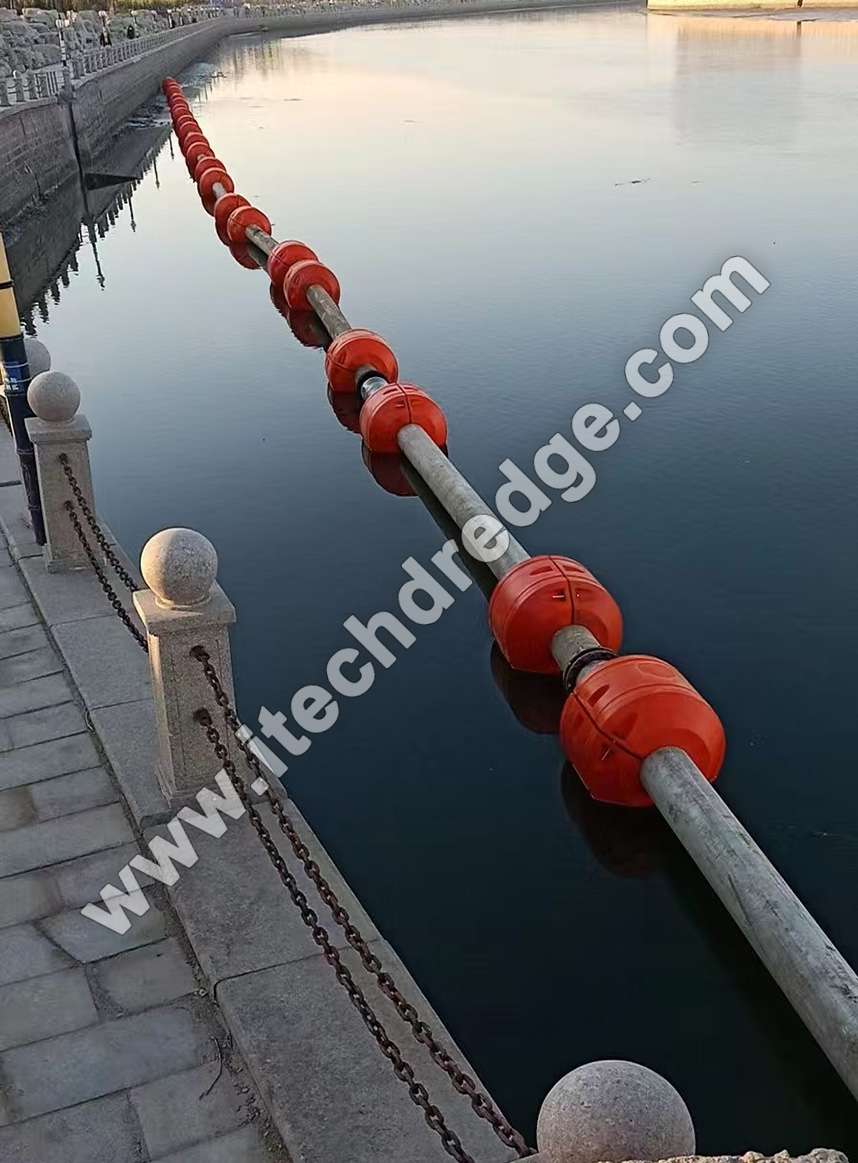

Rohrleitungssystem : Das Saugrohr reicht bis zur Unterwassersedimentschicht, während das Auslassrohr das Gemisch zum Zielbereich (z. B. Sedimentationstanks oder Deponien) transportiert.

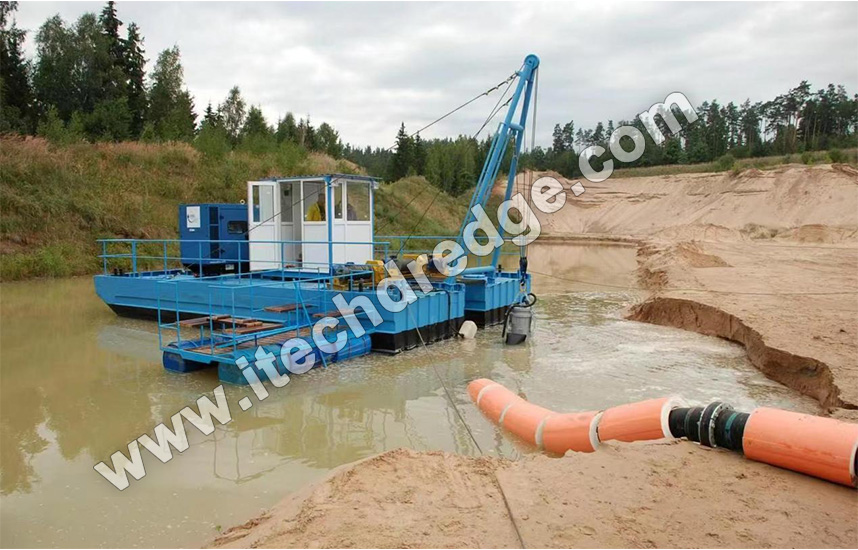

Das tragbare Design ermöglicht den einfachen Einsatz des Baggers in Flachwassergebieten (z. B. Flüssen, Seen, Stauseen). Es kann manuell oder mechanisch ins Wasser abgesenkt werden, wobei die Saugöffnung auf die Sedimentschicht ausgerichtet ist.
Bei Minibaggern sorgen Auftriebsstrukturen oder Ankersysteme für Stabilität im Betrieb.
Parameter |
Wert/Beschreibung |
Modell |
IT-ESPD 300 |
Stromquelle |
3-Phasen-Wechselstrom, 380 V/50 Hz (anpassbar auf 460 V/60 Hz) |
Motorleistung |
110-280 kW |
Maximale Durchflussrate |
1000-1500 m³/h (einstellbar über VFD) |
Max Kopf |
20–90 Meter (115 Fuß) |
Tauchtiefe |
Bis zu 20 Meter (66 Fuß) |
Solide Handhabung |
Bis zu 50 Gew.-% Feststoffe; Maximale Partikelgröße: 50 mm |
Laufradtyp |
Geschlossene Hochchromlegierung (Cr26) mit 3–6 Flügeln |
Entladeanschluss |
Flansch 300 mm (DIN/ANSI-Standard) |
Wenn der Elektromotor startet, dreht sich das Laufrad mit hoher Geschwindigkeit (z. B. 1.450–2.900 U/min), drückt Wasser nach außen und erzeugt einen Unterdruck an der Saugöffnung.
Der äußere Wasserdruck drückt das Sediment-Wasser-Gemisch (mit einer Sedimentkonzentration von typischerweise 10–30 %) in das Saugrohr. Bei dichten Sedimenten lockert ein Wasserstrahlsystem (falls vorhanden) das Sediment vor und verbessert so die Saugeffizienz.
Beispiel: Eine Pumpe mit 250 mm Durchmesser kann je nach Sedimentviskosität bis zu 500–800 m³/h Mischung fördern.
Durch die Rotation des Laufrads wird der Mischung kinetische Energie verliehen, die sie in Druckenergie umwandelt, um den Rohrleitungswiderstand zu überwinden.
Hochverchromte Pumpenkomponenten (Laufrad, Gehäuse, Verschleißplatten) widerstehen dem Abrieb durch Sandpartikel und sorgen so für eine langfristige Effizienz.
Für Langstreckentransporte (über 1 km) können Druckerhöhungspumpen in Reihe installiert werden, um den Druck aufrechtzuerhalten, ähnlich dem Relaismodus „Unterwasserpumpe + Kabinenpumpe“ des „Junlan“-Baggers.
Das Steuerungssystem (z. B. SPS oder Remote-Schnittstelle) regelt Motorgeschwindigkeit, Saugtiefe und Förderdruck in Echtzeit.
Sensoren überwachen Parameter wie Wasserstand, Sedimentkonzentration und Motortemperatur, um Überlastung oder Verstopfungen zu verhindern.
In unbemannten oder ferngesteuerten Einsatzszenarien (z. B. Umweltbaggerungen) unterstützen GPS- und Sonarsysteme bei der präzisen Positionierung und Tiefenkontrolle.
Der Tauchmotor verfügt über ein hermetisch abgedichtetes Gehäuse (Schutzart IP68) mit ölgefüllter oder wassergekühlter Konstruktion, um das Eindringen von Wasser zu verhindern.
Für die elektrischen Anschlüsse werden wasserdichte Kabel und Anschlüsse verwendet, während die Motorwicklung aus korrosionsbeständigen Isoliermaterialien (z. B. Epoxidharz) besteht, um längerem Untertauchen standzuhalten.
Komponenten aus einer Legierung mit hohem Chromgehalt (z. B. ASTM A532 Grad III) haben eine Härte von HRC 55–65 und widerstehen dem Abrieb durch Sand (SiO₂-Partikel).
Das Schaufeldesign des Laufrads (rückwärtsgekrümmte Schaufeln) optimiert den Flüssigkeitsfluss, reduziert Erosion und verbessert den Wirkungsgrad um 10–15 % im Vergleich zu herkömmlichen Pumpen.
Der Fließzustand des Gemisches hängt von seiner Konzentration und Geschwindigkeit ab:
Geringe Konzentration (<15 %): Newtonsches Flüssigkeitsverhalten, transportiert wie klares Wasser.
Hohe Konzentration (>20 %): Nicht-Newtonsches Flüssigkeitsverhalten, das eine höhere Strömungsgeschwindigkeit (≥2,5 m/s) erfordert, um Sedimentablagerungen in Rohrleitungen zu verhindern.
Rohrdurchmesser und -gefälle werden auf Grundlage der rheologischen Eigenschaften der Mischung berechnet, um Verstopfungen zu vermeiden.
Aspekt |
Elektrischer Tauchpumpenbagger |
Traditioneller Bagger mit Dieselantrieb |
Stromquelle |
Elektromotor (an Netz oder Generator angeschlossen) |
Dieselmotor |
Energieeffizienz |
85–90 % (Direktantrieb, weniger Energieverlust) |
60–75 % (mechanische Übertragungsverluste) |
Emissionen |
Keine direkten Emissionen (bei Netzbetrieb) |
CO₂-, NOx- und Feinstaubemissionen |
Geräuschpegel |
70–85 dB (geringer aufgrund des untergetauchten Motors) |
90–110 dB (Dieselmotor- und Maschinengeräusch) |
Wartung |
Weniger häufig (weniger bewegliche Teile, keine Motorwartung) |
Häufiger (Motoröl, Filter usw.) |
Herausforderung : Beeinträchtigung der Wasserqualität während der Sedimentgewinnung vermeiden.
Lösung : Die Tauchpumpe arbeitet mit niedriger Drehzahl (1.000–1.200 U/min) und der Sauganschluss verfügt über eine Haube, um die Sedimentdiffusion zu begrenzen.
Beispiel : Bei der Behandlung von Blaualgen im Tai-See extrahieren elektrische Bagger mit Algen beladene Sedimente, ohne Bodenschadstoffe aufzuwirbeln.
Herausforderung : Hochkonzentrierter (30–40 %) Rückstandstransport über große Entfernungen.
Lösung : Erhöhen Sie die Leistung des Laufrads (z. B. 200–300 kW) und verwenden Sie dickwandige Rohre mit hohem Chromgehalt. Alle 500 Meter werden Druckerhöhungspumpen installiert, um den Druck aufrechtzuerhalten.
Wirkung : Das brasilianische Vale-Projekt transportiert Abraumhalden mit einer Konzentration von 35 % in eine Entfernung von 3 km und erreicht so eine Wiederverwertung von 5 Mio. t/Jahr.
Herausforderung : Variable Sedimenttypen (Sand, Ton, Kies).
Lösung : Passen Sie die Motorgeschwindigkeit über die Frequenzumwandlung (50–60 Hz) an, um sie an unterschiedliche Sedimente anzupassen. Wasserstrahlen lösen verdichteten Ton vor.
Effizienz : Ein 250-mm-Bagger kann 1.500–2.000 m³/Tag in einem Flusskanal entschlammen.
Verstopfung im Saugrohr : Verursacht durch große Fremdkörper (Baumstämme, Steine).
○ Lösung : Installieren Sie ein Gitter am Sauganschluss und verwenden Sie ein umkehrbares Laufrad, um den Fluss umzukehren und so Verstopfungen zu beseitigen.
Überhitzung des Motors : Aufgrund eines längeren Hochlastbetriebs oder des Eindringens von Wasser.
○ Lösung : Integrieren Sie Temperatursensoren und ein Wasserkühlsystem; schaltet sich automatisch ab, wenn eine Überhitzung erkannt wird.
Reduzierte Pumpeneffizienz : Verursacht durch Verschleiß oder Sedimentanhaftung.
○ Lösung : Tragen Sie Antihaftbeschichtungen (z. B. Teflon) auf den Pumpenoberflächen auf und planen Sie eine regelmäßige Wartung ein (Verschleißteile alle 1.000 Stunden austauschen).
